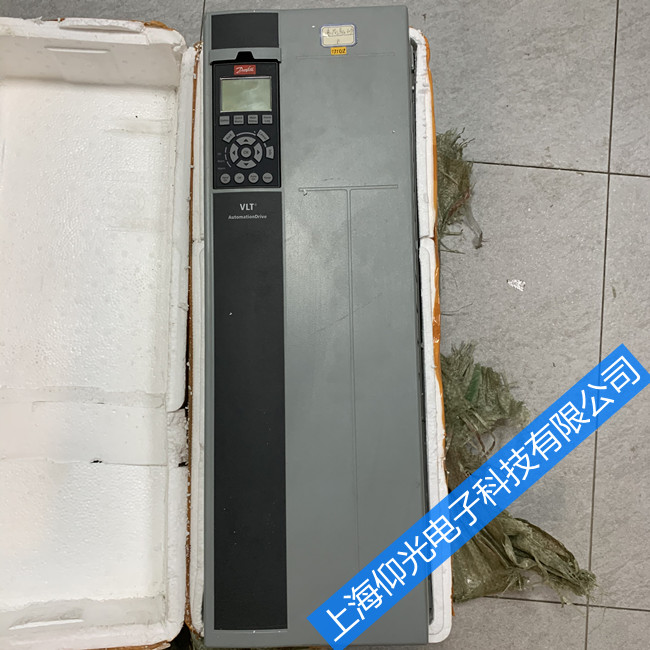

福州danfoss丹佛斯變頻器故障維修
丹佛斯變頻器維修變頻器在運行中常見的故障有：多種故障錯亂出現（報警5、6、7、8）接地故障（報警14）、電機uvw相丟失（報警31。32。33）、通訊故障等。
1、開關電源損壞這是眾多變頻器常發生的故障，通常是由于開關電源的元器件損壞或負載發生短路造成的，丹佛斯變頻器采用了新型脈寬集成控制器uc2844來調整開關電源的輸出，同時uc2844還帶有電流檢測，電壓反饋等功能。當發生無顯示，控制端子無電壓，24v風扇不運轉等現象時我們首先應該考慮開關電源是否損壞（一般為uc2844或電阻損壞）。如果不能判斷是否電源故障，可以外接24v電源進行測試，測試結果一切正常可以判定為電源故障。
2、丹佛斯5011變頻器的液晶顯示屏上顯示字母“14”報警變頻器液晶顯示屏上出現“alarm 14”報警，變頻器不能工作，重新送電后按reset鍵能復位，再啟動時再次報警，查操作手冊為接地報警，檢查電機和相關電纜并無接地故障，也就是說故障在變頻器。分析電路導致接地報警的原因為霍爾傳感器輸出電壓信號到電流取樣板再送到運算放大器進行比較，結果數值過大，查檢測部分霍爾傳感器正常，檢測對陶瓷基薄膜集成電阻r501時測其中的一路阻值因腐蝕已變無窮大致使接地不良，造成信號過強，引起報警，無原件更換，在上面焊同阻值大功率貼片電阻，重新啟動后運行正常。接地故障是平時經常遇到的故障，在排除電機接地存在問題的原因外，最可能發生故障的部分就是霍爾傳感器和信號傳輸電阻，由于它們受溫度、濕度、腐蝕氣體等環境因素的影響較大，工作點很容易發生飄移，導致接地報警。
3、丹佛斯5016變頻器“alarm 13”過流報警
變頻器液晶顯示屏上出現“alarm 13”報警，并能手動復位，不升速時正常，加速時就報警，重新送電，沒有聽到內部繼電器吸合的聲音，懷疑為充電電阻r401并聯的接觸器km1短路導致電流過大引起，用萬用表測km1線圈兩端電壓正常，停電測線圈直流電阻，為無窮大，換新線圈后上電試車，一切正常。
接觸器km1短路導致電流過大
過流原因：
（1）重新啟動時，一升速就跳閘。這是過電流十分嚴重的現象。主要原因有：接觸器開路，負載過重，機械部分故障；逆變模塊損壞；電動機的轉矩過小等。
（2）通電后立即報警，這種現象一般不能復位。主要原因有：模塊損壞、驅動電路損壞、電流檢測電路損壞。
4、丹佛斯5006變頻器“alarm 8”低壓報警
變頻器液晶顯示屏上出現“alarm 8”報警不能復位，經查線排端子104（1）為電壓檢測點，信號經IC403輸送給控制板，并在內部與參數設定電壓做比較，如果低與參數下限，變頻器就會停車并報警顯示故障，測104（11）點無電壓，正常為2。3v說明故障點在前面，測IC403（3）腳無電壓，測d1負極無直流電壓，測變壓器有交流輸出，可以判斷為4R7電阻損壞，換電阻后通電，試運行正常。
4R7電阻損壞引起低壓報警
5、丹佛斯5006變頻器“alarm 29” 散熱片溫度過高報警變頻器液晶顯示屏上出現“alarm 29”報警不能復位，這是我們常碰到的一個故障。出現這種故障時，我們應首先看一下面板的溫度顯示是否超出參數設置的上限，如果超出看是否與現實溫度相符，如果不相符說明檢測電路出現故障，經查顯示溫度與現實不符，測電路14v正常，插頭兩端無電壓，查電阻R207、R208阻值為無窮大，更換新件后一切正常。
R207、R208損壞引出的散熱片溫度過高報警
6、丹佛斯5032變頻器能啟動有頻率無電壓
變頻器顯示正常，并能啟動且有頻率變化但沒有交流電壓產生，試換控制板故障依舊，說明故障在功率部分，測IGBT及相關電路正常，當查到mk1-mk2的排線時，發現排線上有線因腐蝕造成接觸阻值過大，用酒精、尖針修理后確切無誤后重新通電，一切正常。
7、丹佛斯5004變頻器屏幕無顯示，燈頻閃
變頻器無顯示但燈頻閃，換控制板無變化，懷疑電源部分有故障，上電查功率板的電源各輸出都有明顯的閃動，說明電源有短路故障，斷電用手接觸各元器件，當接觸到IC408時，發現其溫度過高，用萬用表測量內部已嚴重短路，換新后通電測各電壓正常，帶電機試運行，未發現故障。
8、丹佛斯5006變頻器面板顯示時好時壞
變頻器面板顯示時好時壞，換控制板故障依舊，懷疑為電源接觸不良，查各電源一切正常，測功率板到控制板之間的線排，發現有線接觸不良，換新后重新上電一切正常。
9 、整流橋損壞
丹佛斯5004變頻器運行時前級保險燒毀，空開跳閘，并且聽到變頻器內部有異常響動，檢查過程中，發現整流橋已損壞，炸出幾條明顯裂縫，測全橋已經短路，經查整流橋的型號為skb30/12參數是電流30A、耐壓1200V完全符合技術要求，因變頻器負載是拖輥、刀盤而且停車慣性大，且停車時有再生過電壓現象，由于再生功率使直流電路電壓升高，有時超過允許值，中間電壓＋再生電壓超過整流橋耐壓值，即為整流橋炸裂的原因。根據以上原因，我們對變頻器個別參數進行調整，如減速時間（210）由原5s延長到10s，三相輸出u、v、w加壓敏電阻（接法為△連接、加壓敏電阻的耐壓為1000v）。通過以上改進變頻器的故障率明顯降低。
三相整流橋模塊檢測方法：將數字萬用表撥到二極管測試檔，用紅、黑兩表筆先后測R、S、T相與P、N極之間的正反向二極管特性，來檢查判斷整流橋是否完好。所測的正反向特性相差越大越好；如正反向為零，說明所檢測的一相已被擊穿短路；如正反向均為無窮大，說明所檢測的一相已經斷路。整流橋模塊只要有一相損壞，就必須更換。
10 、IGBT的損壞
（1）IGBT模塊因散熱不良導致其損壞
丹佛斯5006變頻器在運轉中突然發出爆炸聲響，同時外接保險燒毀，拆機發現變頻器的igbt模塊損壞。經過對相關板卡的測試，發現igbt觸發線路損壞，測量其他板塊正常。在拆卸變頻器板卡時發現其電源板和電流檢測板上有很多的油污和灰塵。打開變頻器的散熱片風機，看到散熱片上也粘滿了油污和雜物，將變頻器的散熱通道完全堵死。由此推斷變頻器的IGBT模塊因散熱不良導致其損壞。
維修過程：首先將變頻器完全拆開，將散熱通道的散熱片拆下，用空壓氣體將散熱片清理干凈， 同時將變頻器內部結構件和板卡全部清理干凈。安裝igbt模塊，安裝igbt模塊時候要按照模塊的要求，順序安裝，力矩適度。修理觸發線路，然后依次安裝其他器件。安裝結束后進行靜態的測試，靜態測試結果良好后進行通電測試和帶負載試驗。帶負載試驗合格，順利完成維修。
經驗總結：綜合不同型號和不同的使用環境中的數臺 丹佛斯變頻器維修情況，總結出變頻器igbt模塊損壞的主要原因是使用環境的惡劣，使得門極驅動卡上電子元件損壞以及變頻器的散熱通道堵塞導致。最容易損壞的器件是穩壓管及光耦。檢查驅動電路是否有問題，可在斷電時比較一下各路觸發端電阻是否一致。通電開機可測量觸發端的電壓波形。但是有的變頻器不裝入模塊不能開機，這時在模塊p端串入假負載防止檢查時誤碰觸發端或其他線路引起燒壞模塊。
（2）IGBT模塊的簡單測量方法
變頻器輸出電壓不平衡表現為馬達抖動，轉速不穩，一般沒有經驗是很難判定是哪路驅動有問題，這時可啟動變頻器2hz，用萬用表直流電壓檔分別測：p-u、p-v、p-w及u-n、v-n、w-n的電壓值，這6路電壓這時也會不一樣，那一路偏高則這一路有問題，其原理大家可自己畫圖分析一下。對于IGBT模塊，我們介紹最簡單的測量方法（專業不是這樣測量）將數字萬用表撥到二極管測試檔，測試IGBT模塊c1、e1、c2、e2之間以及柵極g與e1、e2之間正反向二極管特性，來判斷IGBT模塊是否完好。以六相模塊為例。將負載側u、v、w相的導線拆除，使用二極管測試檔，黑表筆接p（集電極c1），紅表筆依次測u、v、w，萬用表顯示數值為無窮大；將表筆反過來，紅表筆接p，黑表筆測u、v、w，萬用表顯示數值為400左右。再將黑表筆接n（發射極e2），紅表筆測u、v、w，萬用表顯示數值為400左右；紅表筆接p，黑表筆測u、v、w，萬用表顯示數值為無窮大。各相之間的正反向特性應相同，若出現差別說明igbt模塊性能變差，應予更換。
11、上電無顯示：
變頻器上電無顯示故障比較普遍，基本上可以確定故障點分為：整流模塊、控制卡、電源卡（驅動卡）。
故障排除：1、上電無顯示的變頻器，首先要檢查整流模塊，如果整流模塊損壞，主回路沒有直流電壓，開關電源就不會工作，變頻器就沒有顯示。2、電源卡上直流電壓正常，開關電源不工作。檢查開關電源的負載沒電壓，該機器型號的開關電源結構比較普通，是UC3844芯片類型，加上過流保護功能。只要修復該部分線路就修復電源板。3、開關電源板上各路負載電壓正常后，變頻器如果沒有顯示的情況下，就是控制卡損壞。只要更換控制卡，就可以修復。
12、顯示CPF00：
送修的VLT2800變頻器送電顯示CPF00故障，故障描述分為2種：1、數字式操作器通信故障，即使接通電源５秒后，也不能和數字式操作器通信。2、CPU的外部RAM不良。
故障排除：先更換操作面板，確定是不是操作面板的故障。如果是操作面板損壞，就更換操作面板，然后變頻器開機運行。其次看操作面板和控制卡之間的連接是否可靠，如果可靠，那么就不是連接件損壞。最后確認是控制卡損壞。技術服務中心接收到此類故障變頻器基本上是控制卡損壞，只要修復控制卡上的周邊線路或者是更換控制卡，就可以排除故障。
13、顯示OH：
故障描述：散熱片過熱，變頻器散熱片的溫度超過了L8-02的設定值。
故障排除：首先檢查將變頻器電源送上，觀察散熱風機是否正常運行，如果風機不運行，那么就是風機損壞導致。其次如果風機運行正常，那么就要檢查電源卡（驅動卡）上的溫度檢查回路工作是否正常。
14、顯示VCF故障：
故障描述：該故障在丹佛斯VLT2800說明書沒有說明。
故障排除：該故障目前從我們公司的維修經驗總結，是直流電壓檢測故障或者是驅動線路損壞。直流電壓采樣后經過檢測回路，如果出現故障會顯示OU,UU,或者是VCF故障。如果驅動線路發生損壞也會導致變頻器顯示VCF故障。
15、顯示GF故障：
故障描述：在變頻器輸出側的接地電流超過了變頻器額定輸出電流的約50%，就會顯示GF。在變頻器輸出側發生接地（由電機的燒損、絕緣劣化、電纜破損引起的接觸）。
故障排除：由于在公司檢查，只要送電就顯示此故障，并且無法復位，確定是變頻器損壞。出現此類故障應該先檢查傳感器，如果是傳感器損壞，更換后故障會消失。如果不是傳感器損壞，就是檢查周邊線路，修復周邊線路就可以解決。
