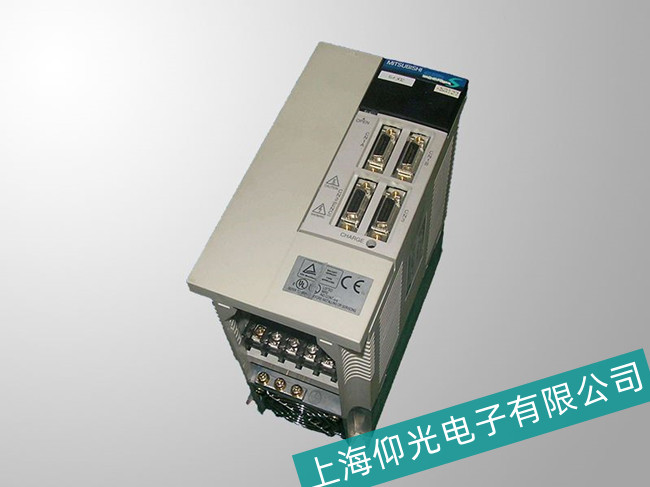

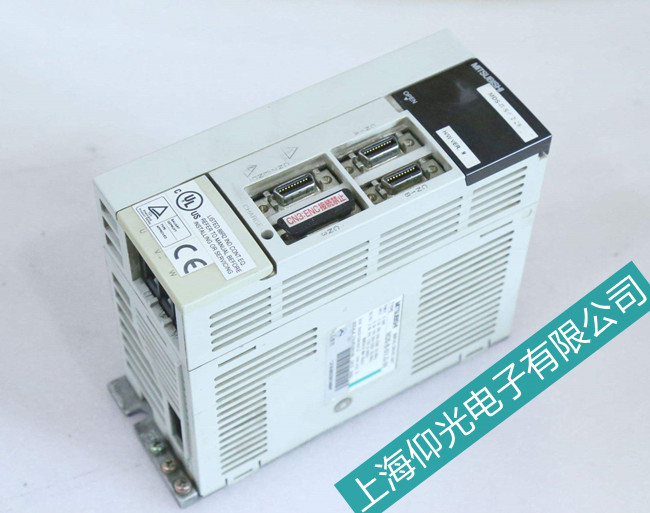

吉林三菱伺服驅動器系統故障維修更換調試
吉林三菱伺服驅動器維修公司上海仰光電子，上海仰光電子維修公司擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務
三菱伺服驅動器系統故障分析維修
運動伺服驅動一般都是三環控制系統，從內到外依次是電流環、速度環、位置環。
1、首先說電流環：電流環的輸入是速度環PID調節后的那個輸出，我們稱為“電流環給定”吧，然后呢就是電流環的這個給定和“電流環的反饋”值進行比較后的差值在電流環內做PID調節輸出給電機，“電流環的輸出”就是電機的每相的相電流，“電流環的反饋”不是編碼器的反饋而是在驅動器內部安裝在每相的霍爾元件（磁場感應變為電流電壓信號）反饋給電流環的。
2、速度環：速度環的輸入就是位置環PID調節后的輸出以及位置設定的前饋值，我們稱為“速度設定”，這個“速度設定”和“速度環反饋”值進行比較后的差值在速度環做PID調節（主要是比例增益和積分處理）后輸出就是上面講到的“電流環的給定”。速度環的反饋來自于編碼器的反饋后的值經過“速度運算器”得到的。
3、位置環：位置環的輸入就是外部的脈沖（通常情況下，直接寫數據到驅動器地址的伺服例外），外部的脈沖經過平滑濾波處理和電子齒輪計算后作為“位置環的設定”，設定和來自編碼器反饋的脈沖信號經過偏差計數器的計算后的數值在經過位置環的PID調節（比例增益調節，無積分微分環節）后輸出和位置給定的前饋信號的合值就構成了上面講的速度環的給定。位置環的反饋也來自于編碼器。
吉林三菱伺服驅動器系統故障維修更換調試總結：以上是三菱伺服驅動器的系統故障的維修更換調試方法，可以更好的進行伺服驅動器維修，如若不能解決您的問題，可以送至維修中心進行維修。
上海仰光電子維修公司專業從事三菱伺服驅動器維修,伺服電機維修,觸摸屏維修,工控機維修，變頻器維修,伺服器維修,伺服控制器維修,數控系統維修改造，機器人維修保養以及各種板卡,芯片級維修維護,免費檢測,快速維修,部分立等可取!
轉載請注明出處：上海仰光電子科技專業伺服驅動器維修,伺服電機維修
