觸摸屏維修方法和步驟。針對觸摸屏維修思路分析出引發故障的部位
分析觸摸屏的維護思路。觸摸屏顯示屏上的操作指示燈可以從綠色更改為橙色，但是屏幕無法正常顯示，這表明觸摸屏的內部電源電路一直在工作。根據觸摸屏上電后的故障現象，對觸摸屏的維護思路和故障部位進行如下分析：
1。液晶顯示屏本身發生故障；
2。黑屏是由高壓板故障，燈泡電源和工作電壓故障引起的；
3。燈燒壞了。
4。黑屏是由主控板故障引起的。
5， 黑屏是由于開關電源異常引起的。
當觸摸屏高壓板中的場效應晶體管出現擊穿故障后，電路中的電流迅速增大，強大的電流加到串在2SD3125場效應晶體管源極1Ω的貼片電阻上，導致1Ω的貼片電阻燒斷，使高壓板的升壓功能失效，沒有高壓輸出給燈管，出現觸摸屏黑屏故障。檢修此類故障時，應根據觸摸屏的結構原理，先劃分出各種引起觸摸屏黑屏的故障范圍，然后逐個進行檢查判斷，縮小故障范圍，就可以迅速的找出導致施耐德觸摸屏黑屏故障的原因。
注意事項：觸摸屏的維修相對來講是較為簡單的，但是維修要注意細致，不要著急，應該準確故障根源，有針對性的進行維修，不要心急的追求快。

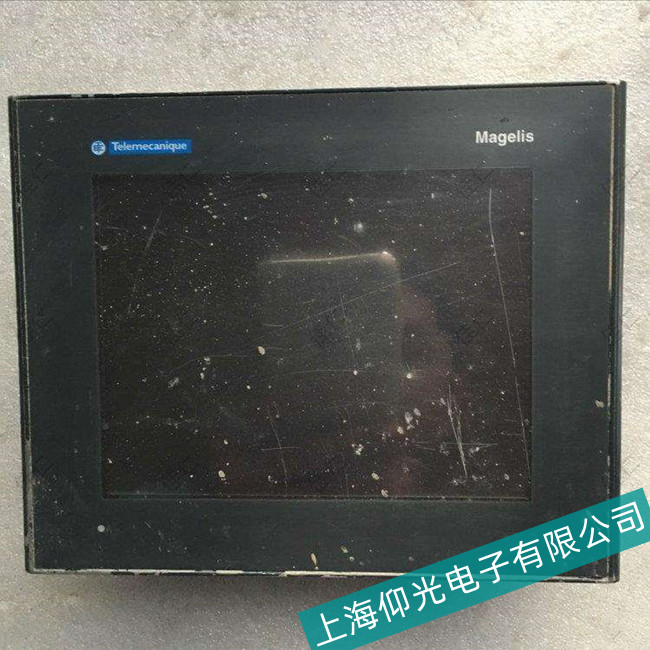

施耐德觸摸屏黑屏維修的思路和方法
觸摸屏上電后，顯示屏不顯示故障（在觸摸屏維修行業中通常稱為黑屏故障）。 將+ 24V電壓施加到Schneider XBTGT5330觸摸屏的電源端子后，觸摸屏上的操作指示燈首先顯示為綠色，然后變?yōu)槌壬粫@示
