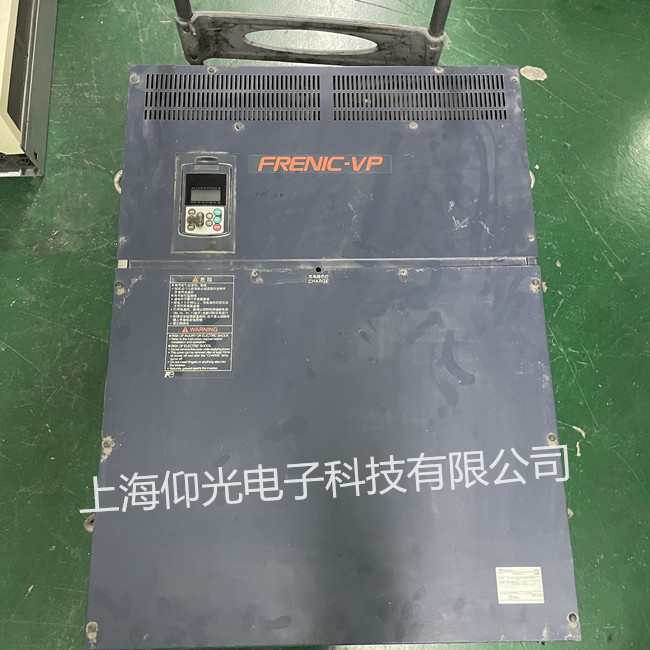

富士變頻器5000P11S/5000G11S系列故障代碼表與維修
(1) OC報警
鍵盤面板LCD顯示:加、減、恒速時過電流。
對于短時間大電流的OC報警，一般情況下是驅動板的電流檢測回路出了問題，模塊也可能已受到?jīng)_擊(損壞)，有可能復位后繼續出現故障，產生的原因基本是以下幾種情況:電機電纜過長、電纜選型臨界造成的輸出漏電流過大或輸出電纜接頭松動和電纜受損造成的負載電流升高時產生的電弧效應。
小容量(7.5G11以下)變頻器的24V風扇電源短路時也會造成OC3報警，此時主板上的24V風扇電源會損壞，主板其它功能正常。若出現“1、OC2”報警且不能復位或一上電就顯示“OC3”報警，則可能是主板出了問題;若一按RUN鍵就顯示
“OC3”報警，則是驅動板壞了。
(2) OLU報警
鍵盤面板LCD顯示:變頻器過負載。
當G/P9系列變頻器出現此報警時可通過三種方法解決:首先修改一下“轉矩提升”、“加減速時間”和“節能運行”的參數設置;其次用卡表測量變頻器的輸出是否真正過大;最后用示波器觀察主板左上角檢測點的輸出來判斷主板是否已經損壞。
3) OU1報警
鍵盤面板LCD顯示:加速時過電壓。
當通用變頻器出現“OU”報警時，首先應考慮電纜是否太長、絕緣是否老化，直流中間環節的電解電容是否損壞，同時針對大慣量負載可以考慮做一下電機的在線自整定。另外在啟動時用萬用表測量一下中間直流環節電壓，若測量儀表顯示電壓與操作面板LCD顯示電壓不同，則主板的檢測電路有故障，需更換主板。當直流母線電壓高于780VDC時，變頻器做OU報警;當?shù)陀?50VDC時，變頻器做欠壓LU報警。
(4) LU報警
鍵盤面板LCD顯示:欠電壓。
如果設備經常“LU欠電壓”報警，則可考慮將變頻器的參數初始化(H03設成1后確認)，然后提高變頻器的載波頻率(參數F26)。若E9設備LU欠電壓報警且不復位，則是(電源)驅動板出了問題。
(5) EF報警
鍵盤面板LCD顯示:對地短路故障。
G/P9系列變頻器出現此報警時可能是主板或霍爾元件出現了故障。
(6) Er1報警
鍵盤面板LCD顯示:存貯器異常。
關于G/P9系列變頻器“ER1不復位”故障的處理:去掉FWD-CD短路片，上電、一直按住RESET鍵下電，知道LED電源指示燈熄滅再松手;然后再重新上電，看看“
ER1不復位”故障是否解除，若通過這種方法也不能解除，則說明內部碼已丟失，只能換主板了。
(7) Er7報警
鍵盤面板LCD顯示:自整定不良。
G/P11系列變頻器出現此故障報警時，一般是充電電阻損壞(小容量變頻器)。
另外就是檢查內部接觸器是否吸合(大容量變頻器，30G11以上;且當變頻器帶載輸出時才會報警)、接觸器的輔助觸點是否接觸良好;若內部接觸器不吸合可首先檢查驅動板1A保險管是否損壞。也可能是驅動板出了問題-可檢查送給主板的兩芯信號是否正常。
(8) Er2報警
鍵盤面板LCD顯示:面板通信異常。
11kW以上的變頻器當24V風扇電源短路時會出現此報警(主板問題)。對于E9系列機器，一般是顯示面板的DTG元件損壞，該元件損壞時會連帶造成主板損壞，表現為更換顯示面板后上電運行時立即OC報警。而對于G/P9機器一上電就顯示“ER2”報警，則是驅動板上的電容失效了。
(9) OH1過熱報警
鍵盤面板LCD顯示:散熱片過熱。
OH1和OH3實質為同一信號，是CPU隨機檢測的，OH1(檢測底板部位)與OH3(檢測主板部位)模擬信號串聯在一起后再送給CPU，而CPU隨機報其中任一故障。出現“OH1”報警時，首先應檢查環境溫度是否過高，冷卻風扇是否工作正常，其次是檢查散熱片是否堵塞(食品加工和紡織場合會出現此類報警)。若在恒壓供水場合且采用模擬量給定時，一般在使用800Ω電位器時容易出現此故障;給定電位器的容量不能過小，不能小于1kΩ;電位器的活動端接錯也會出現此報警。若大容量變頻器(30G11以上)的220V風扇不轉時，肯定會出現過熱報警，此時可檢查電源板上的保險管FUS2(600V，2A)是否損壞。
當出現“OH3”報警時，一般是驅動板上的小電容因過熱失效，失效的結果(癥狀)是變頻器的三相輸出不平衡。因此，當變頻器出現“OH1”或 “OH3”時，可首先上電檢查變頻器的三相輸出是否平衡。
對于OH過熱報警，主板或電子熱計出現故障的可能性也存在。G/P11系列變頻器電子熱計為模擬信號，G/P9系列變頻器電子熱計為開關信號。
(10) 1、OH2報警與OH2報警
對G/P9系列機器而言，因?yàn)橛型獠繄缶x存在(E功能)，當此外部報警定義端子沒有短接片或使用中該短路片虛接時，會造成OH2報警;當此時若主板上的CN18插件(檢測溫度的電熱計插頭)松動，則會造成“1、OH2”報警且不能復位。檢查完成后，需重新上電進行復位。
發布于2022年11月30日09:40:57
富士變頻器5000P11S/5000G11S系列故障代碼表
富士變頻器P11S/G11S系列故障代碼表
錯誤代碼
型號
品牌
錯誤類型
錯誤原因
解決辦法
OC1
G11S_P11S
富士
加速時過電流
·加速太快·電網電壓偏低·變頻器功率偏小
·增大加速時間·檢查輸入電源·選用功率大一檔的變頻器
OC2
G11S_P11S
富士
減速時過電流
減速太快負載慣性轉矩大變頻器功率偏小
增大減速時間外加合適的能耗制動組件選用功率大一檔的變頻器
OC3
G11S_P11S
富士
恒速時過電流
負載發生突變或異常電網電壓偏低變頻器功率偏小
檢查負載或減小負載的突變檢查輸入電源選用功率大一檔的變頻器
EF
G11S_P11S
富士
對地短路故障
變頻器故障或噪聲引起變頻器誤動作
OU1
G11S_P11S
富士
加速時過電壓
輸入電壓異常瞬間停電后，對旋轉中電機實施再啟動
檢查輸入電源避免 停 機 再啟動
OU2
G11S_P11S
富士
減速時過電壓
減速太快負載慣性大輸入電壓異常
增大減速時間增大能耗制動組件檢查輸入電源
OU3
G11S_P11S
富士
恒速時過電壓
輸入電壓發生異常變動負載慣性大
安裝輸入電抗器外加合適的能耗制動組件
LU
G11S_P11S
富士
欠電壓
電源電壓太低
檢測電壓是否正常、變頻器額定電壓設定是否正確
Lin
G11S_P11S
富士
電源缺相
電源缺相
檢測電壓是否正常
OH1
G11S_P11S
富士
散熱片過熱
1.控制端子11-13之間是否短路2.散熱板溫度超過界限值3.可能是溫度探測器等檢測電路的問題4.負載過大5.變頻器故障或噪音引起的誤動作
1.排除短路2.調節周圍溫度使其在正常界限內、檢查風扇是否運行正常、散熱片是否堵塞3.聯系廠家4.減輕負載5.聯系廠家
OH2
G11S_P11S
富士
外部報警
1.控制端子11-13之間是否短路2.散熱板溫度超過界限值3.可能是溫度探測器等檢測電路的問題4.負載過大5.變頻器故障或噪音引起的誤動作
1.排除短路2.調節周圍溫度使其在正常界限內、檢查風扇是否運行正常、散熱片是否堵塞3.聯系廠家4.減輕負載5.聯系廠家
OH3
G11S_P11S
富士
變頻器內過熱
1.控制端子11-13之間是否短路2.散熱板溫度超過界限值3.可能是溫度探測器等檢測電路的問題4.負載過大5.變頻器故障或噪音引起的誤動作
1.排除短路2.調節周圍溫度使其在正常界限內、檢查風扇是否運行正常、散熱片是否堵塞3.聯系廠家.減輕負載
OL1
G11S_P11S
富士
電機1過負載
電網電壓過低電機額定電流設置不正確電機賭轉或負載突變過大大馬拉小車
檢查電網電壓重新設置電機額定電流檢查負載，調節轉矩提升量選擇合適的電機
OL2
G11S_P11S
富士
電機2過負載
OLU
G11S_P11S
FUJI
變頻器過負載
加速時間太快對旋轉中電機實施再啟動電網電壓過低負載過大
延長加速時間避免 停 機 再啟動檢查電網電壓選擇功率更大的變頻器
dbH
G11S_P11S
FUJI
DB電阻過熱
FUS
G11S_P11S
富士
DC熔斷器斷路
直流部分的熔斷器燒斷
可能是由于IGBT功率模塊燒損短路等原因造成
Er1
G11S_P11S
富士
存儲器異常
1.功能碼寫入過程中切斷過電源2.周圍有噪音源3.變頻器本身故障
1.將功能碼H03中數據初始化后重置報警2.調整有問題的地方3.變頻器故障請與廠家聯系
Er2
G11S_P11S
富士
面板通訊異常
1.功能碼寫入過程中切斷過電源2.周圍有噪音源4.變頻器本身故障
1.將功能碼H03中數據初始化后重置報警2.調整有問題的地方4.變頻器故障請與廠家聯系
Er3
G11S_P11S
FUJI
CPU異常
1.功能碼寫入過程中切斷過電源2.周圍有噪音源5.變頻器本身故障
1.將功能碼H03中數據初始化后重置報警2.調整有問題的地方5.變頻器故障請與廠家聯系
Er4
G11S_P11S
富士
選件通信異常
選件卡使用時出錯， 保 護 動作
正確使用或更換選件卡
Er5
G11S_P11S
富士
選件異常
選件卡使用時出錯， 保 護 動作
正確使用或更換選件卡
Er6
G11S_P11S
富士
操作錯誤
由強制停止命令[STOP1、STOP2]使變頻器停止運行
請正確操作
Er7
G11S_P11S
富士
輸出電路異常
自整定不良
檢查變頻器與電動機之間連接線是否開路或連接不良
Er7
G11S_P11S
富士
充電電路異常
自整定不良
檢查電源輸入L1/R或L3/T上沒有電壓，或充電電路用繼電器是否異常
Er8
G11S_P11S
富士
RS-485通信異常
使用RS-485通信時出錯
檢查RS-485通信情
