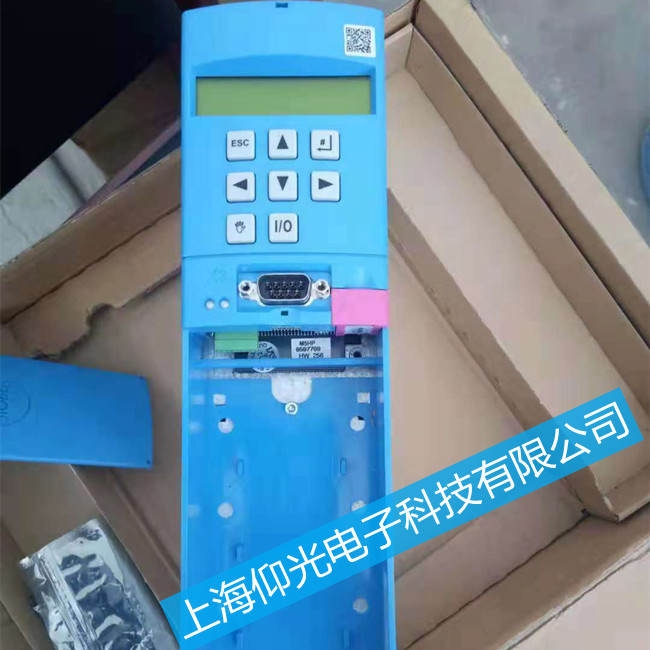

正規斯德博伺服驅動器故障維修：上海仰光電子科技有限公司專業從事各品牌伺服驅動器維修,伺服電機維修,觸摸屏維修,變頻器維修,伺服器維修,伺服控制器維修,數控系統維修改造，機器人維修保養以及各種板卡,芯片級維修維護,免費檢測,快速維修,部分立等可取!
判斷脈寬調制電路故障的方法：
●調整交流電壓法：
用交流調壓器調整交流輸入電壓，監測B+輸出電壓，使其保持在略高于正常值。(因為若取樣正常，這時負反饋穩壓環路當起控)然后測脈寬調整電路中各級三極管的b、e、c極電壓，光耦①、②腳間壓降變化，看其是否與穩壓原理相符或變化趨勢一致，測到某一點與穩壓原理應得值相反，說明被測點的這一級有故障，不能正確傳送穩壓信息，使穩壓失敗，應逐一檢查相關元件。
●分割法(適用于直接取樣電源)。
以穩壓環路中的光耦為分水嶺，對電路實行分割，確定故障范圍。短路光耦③、④端，觀察B+變化。
1)B+嚴重下降或停止輸出，說明熱底板部分正常。故障點在B+取樣電路及光耦。
2)變化不明顯或無變化，說明熱底板部分有故障，詳細檢查此部分的脈寬調整電路。重點檢查脈沖調整電路工作電壓的形成電路，如濾波電容、整流管等，應采用替換法。還應檢查代換各調整管和相關元件，檢查銅皮是否斷路。
●代換法(適用于直接取樣電源)。
自制一個取樣電路，接入對應的電路，斷開原光耦③、④腳，根據檢修機B+正常值調腫至適當位置，看這時B+輸出情況。
1)、B+輸出基本正常，再調RP，若B+輸出范圍較大，
說明故障在原B+取樣及光耦電路，這時將B+調至比正常值略高，檢測原取樣電路，便可輕易找到故障點。若原機的取樣電路為分立元件，則可調整原取樣調整電位器，測相關工作點電壓是否作相應變化以便找出故障點。
2)、B+仍然高，說明故障在脈沖調整放大電路(熱地板部分)，這時可以根據工作原理，人為逐級改變工作點電壓，使B+朝著下降的方向變化。從光耦至開關管b極逆向查找，若到哪一級符合了變化規律，則說明此級到開關管b極基本正常，故障在這一級至光耦間，于是進一步查出故障點。另外，可以取消光耦，在光耦③、④腳間接一可調電位器進行檢修。
