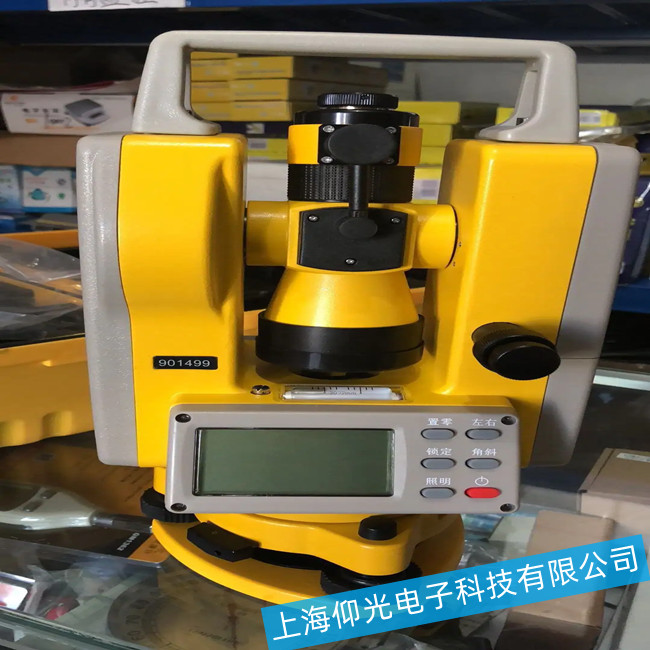

測繪儀器-經緯儀-讀數系統故障的修復排查
讀數系統的故障與排除：
讀數系統最常見的故障是成像不夠清晰，刻線成像位置變動、歪斜，產生行差與視差等。
1.視場黑暗無光
一般是棱鏡松動、脫落、破損以及轉像棱鏡背頂沾上油污，使照明光線不能進入視場所致。可根據儀器光路圖逐步檢查各棱鏡及其位置。如能發現一點點光線，就可以逐步擴大到整個視場變亮。在少數嚴重情況下，視場變亮后，視場窗內仍無度盤劃線像，即所謂視像失蹤。視像失蹤主要是顯微鏡物鏡位置嚴重走動以及棱鏡位置歪斜。
找像步驟是：
①調節讀數目鏡，看清視場，然后移動豎盤顯微物鏡或水平度盤顯微物鏡上下位置，找到水平度盤的像后，再找豎盤像。
②調節物鏡前組豎盤顯微物鏡或水平度盤顯微物鏡仍找不到像時，就將前組大致撥回到原來位置，微量移動和擺動棱鏡，就可看到度盤像。
③再微量調整物鏡前組或整組物鏡移動，直到度盤像完全清楚為止。
2.成像不清晰的三種情況
①整個視場包括視場窗都不清晰。這種現象除轉像物鏡位置走動外，主要是光學系統發霉或油污原因。可以調整轉像物鏡的前后位置，看成像有否改善。如果沒有效果，就可以斷定是光學系統中某些光學零件發霉、油污的結果，可將光學零件拆卸清洗并除霉。
②水平盤與豎盤的像都不夠清晰。這是由于顯微鏡物鏡組水平度盤的位置走動所致。這時可調整一個水平度盤物鏡的上下位置或整組水平度盤物鏡一起上下移動，至水平度盤成像清晰為止。
③水平度盤像清晰，而豎盤像不清晰。這是由于物鏡組豎盤位置走動所致。這時可調整前組的一個豎盤的上下位置或整組物鏡豎盤一起上下移動，至豎盤像清晰為止。
3.刻線像歪斜或脫開
成像歪斜與脫開的原因，一般是轉像棱鏡位置走動所致。對帶尺讀數來說，當刻線像有長短或脫開時，使轉像棱鏡作豎直方向或水平方向的微量移動均可校正。當刻線像有歪斜時，可使棱鏡作水平方向的微量轉動來校正。
