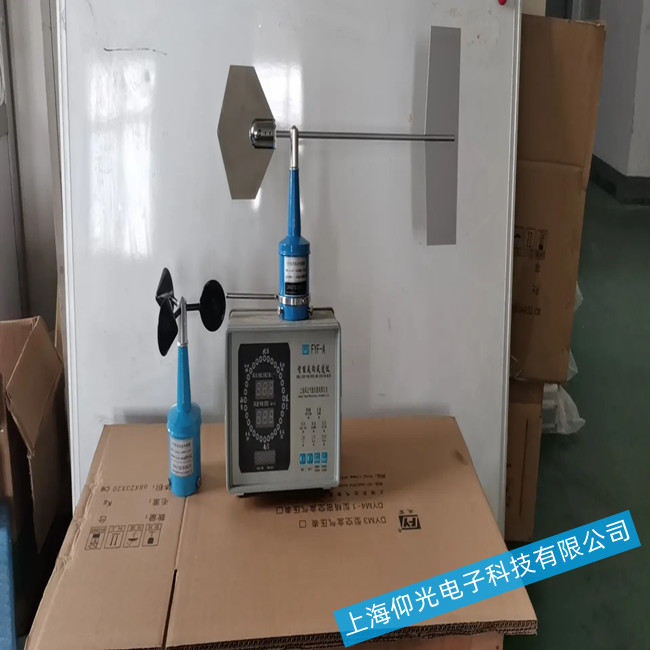

如何維修風向風速儀的指示器故障?
1常見故障:(1)風速指示電表壞或固定不牢;(2)燈泡燒壞;(3)插頭座接觸不良或斷線;(4)整流電源故障;(5)焊頭脫焊;(6)方位塊短路;(7)電源故障。
1.2檢修:
1.2.1 瞬時風速指標部分:拔下指示器左邊20線插頭,在風杯不轉時,用萬用表R*1K檔,兩表筆分別接20線插頭A10與B1,看電阻是否為500歐,若為500歐說明故障在指示器內,不必檢查室外部分。把風速扳鍵開關S2接通,繼續用R*1K擋將兩表筆分別插入20線插座A10、B1插孔中,看風速表指針是否擺動?若擺動,說明20線插頭有故障,查有無脫焊、縮進等。若不擺動,用萬用表R*1K檔(切忌用R*100K擋),將負表筆接風速電表“+”接線柱,正表筆接電表“一”接線柱,看風速表有無指示?若無指示,說明風速表損壞。若有指示,故障在A10、B1插孔到接線板間或R5-R8和B2部分斷路、脫焊、假焊或S2氧化失靈。
1.2.2 瞬時風向指示部分:拔下電纜上20線插頭,接通電源,合上風向開關S2,用一短導線短路檢查,一端插到20線插座B2里,另一端分別插到A1-A8,8個指示燈泡是否依次點亮。
①個別不亮,是因個別燈泡燒壞,相應燈泡插座接觸不良或斷線、脫焊,隔離二級管老化或內部斷路。
②若都不亮,用萬用表測指示器兩電源接線柱間的直流電壓,若有電壓,檢查風向開關S2接觸是否良好,S2上兩根導線有無脫焊、斷線,從插座的B2到負接線柱間有無脫焊、斷線。若無電壓,應檢查整流電源部分。把萬用表拔到直流50伏擋,正表筆搭指示器正接線柱,負表筆搭負接線柱,接上電源,萬用表指有10伏電壓以下,說明整流二極管擊穿,變壓器次級線圈短路。若無電壓,說明電源保險絲壞,變壓器燒壞,電源插頭內接線斷線或脫焊。
③不該亮的燈泡熄滅,把萬用表拔到R*100K擋,合上S2開關,黑表筆接指示器電源正接線柱,紅表筆依次接20線插座的A1、A2…A8,看是否導通”若導通說明正常。然后對調表筆即用紅表筆接指示器電源正接線柱,黑表筆依次接20線插頭的A1、A2…A8看電阻是否均為無窮大?若為無窮大,說明與燈泡相接的隔離二極管均正常,若有個別電阻為零時,說明相應隔離二極管擊穿。
④不該亮的燈泡點亮,有以下原因,12線插頭(座)進水或碰線;指示器左邊20線頭(座)A1-A8之間有短路碰線;方位塊之間嵌進了磨下來的銅屑,使方位塊發生短路。
