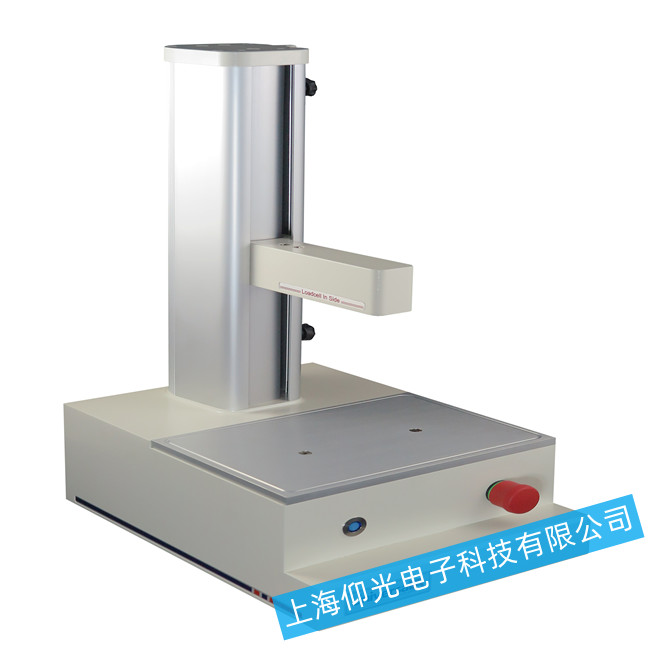

農業專用儀器維修-質構儀故障處理
1、儀器無電源：
（1）用戶可更換保險絲：兩個保險絲，4安培，5x20mm,time-lag位于抽取式紅色面板后的開關上方。
（2）在儀器背面的電源接入單元內找到保險絲。
（3）如保險絲持續鳴響，將導致儀器嚴重損壞。請立即聯系維修服務。
2、旋轉基臺無法到達Z低位置：
（1）松開微調螺母，并旋轉基臺；
（2）設置基臺在T-slot的中心區域；
3、無法轉動旋轉基臺：
（1）確保鎖定旋鈕己經松開；
（2）確保微調螺母已經松開；
4、無法裝系探頭：
檢查探頭和探頭連接桿的螺紋一擦拭掉灰塵污垢。
5、儀器不隱：
（1）確保儀器擺放臺而平穩；
（2）調節CT3底腳；
6、START鍵按下時，探頭不動：
（1）確保緊急停機按鈕未按下（順時針旋轉）；
（2）確保不處于Static Load校正模式下；
（3）確保探頭未與樣品接觸（或者基臺）；
7、屏幕顯示為REMOTE OPERATION”聯機操作
當電腦接口電纜與CT3連接時，該信息將一直顯示。無電腦程序下使用CT3,不能連接聯機電纜。
