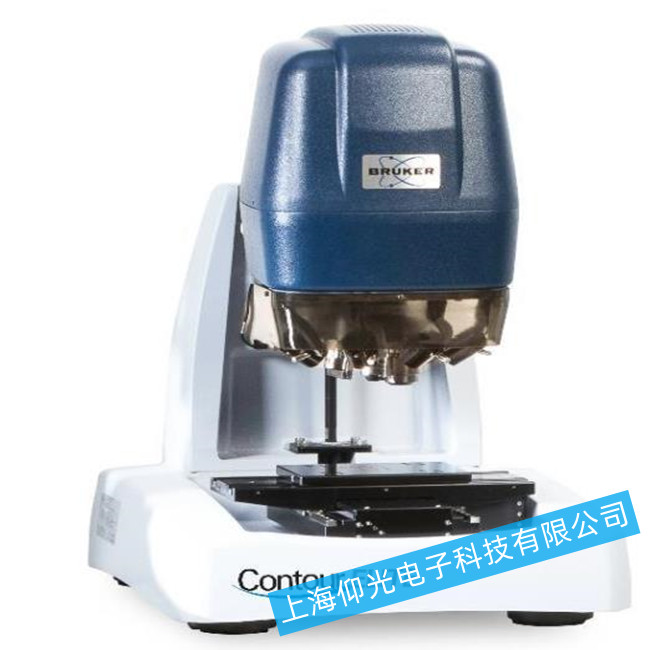

布魯克GTK白光干涉儀故障原因分析及檢修方法
1、白光干涉條紋不對稱。
原因:
(1)受運輸沖擊或使用過程中碰過分光板和補償板兩板平行 度已被破壞。
檢修方法:調整分光板與補償板的平行性,在沒有自準直儀時,可通過兩板同時觀察室內目標物。如日光燈,調節兩板上的寬頭螺釘,使雙象基本重合,這時調出的白光彩色條紋可達到基本對稱,如仍有不對稱現象,可調節補償板的三只寬頭螺釘達到*對稱。
2、 波長測定值偏長。
原因:
(1)拖板體測面彈簧片壓力太緊。
(2)檔板與導軌配合過緊。
(3)導軌面潤滑油脂太厚。
(4)蝸輪稍有打滑。
(5)絲桿尾架壓緊力偏小。
檢修方法:先檢查拖板體測面的彈簧片是否太緊,如太緊可將彈簧變形減少壓力的辦法解決。第二取下拖板體,檢查開合螺母上的檔板與導軌面的配合是否過緊,如過緊可調整檔板,旋松兩只螺釘,提高檔板與導軌接觸 處墊入 0.02mm 厚的錫片,放下檔板,固緊螺釘,拿掉錫片。第三導軌如加上厚的油脂,會使拖板增加阻尼或厚的油脂上帶有雜質,會使拖板不 按導軌直線移動。應清洗后重新上油。第四檢查尾架內的彈簧,如壓緊 力偏小,可把滾花螺套旋出,將彈簧拉長即可。如遇蝸輪稍有打滑,檢修時必須小心拆裝,先拆下傳動盒蓋,拆下門字架,取下小鋼球,旋下小齒輪壓緊螺母,用專用夾具取下讀數盤, 平面軸承,盆形彈簧片、蝸輪等。在汽油中清洗、烘干,重新涂硬性潤滑油脂(杭光 3#或 7107 油脂),重新裝配時可在平面軸承與讀數盤之間 加 0.2mm 的金屬墊片,手感磨擦力有所增加后,依次重新裝配,再進行測量檢查。
