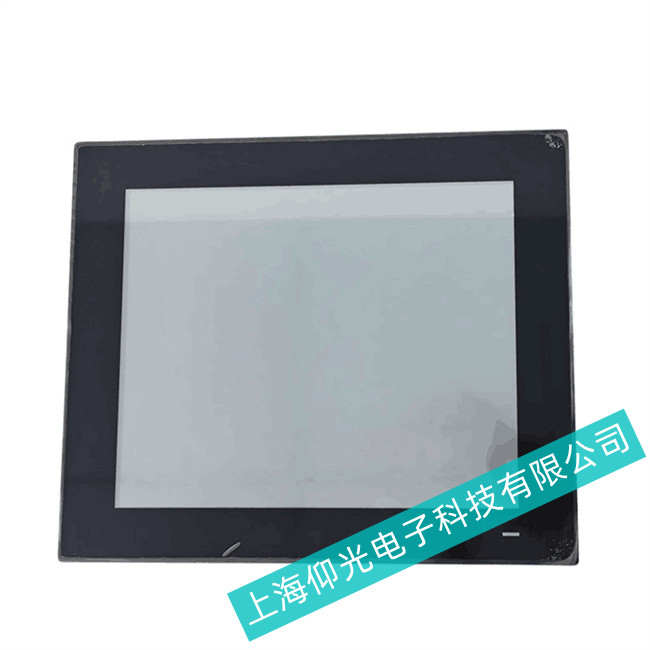

X光(ADVANTECH)研華ARK-3380工控機485串口通訊不良
1、研華ARK-3380工控機通訊電纜連接不正確(包括接觸不良)
物理上不通雖然是最簡單的問題，但也是最容易犯錯的地方。正確的電纜連接是完成通信的基礎，實際的應用中要確保接線的正確。
很多時候連接器上的管腳碼小，不易看清;焊接工藝上不熟練等都是容易連接錯誤的問題所在。
當實際的通信電纜長度大于50米時，要在總線的兩端加匹配的終端電阻。當然這個50米也不是絕對值，如果大家手頭上有電阻是，可以考慮都加上而不必拘泥于通信電纜的長度。
確保A、B信號線的正確連接。如果通訊電纜的A、B線接反了，將導致0和1的信號是反的，顛倒A、B線。
2、第三方設備的使用問題
當網絡中使用了第三方設備，例如RS232/485轉換器時，問題可能出在轉換器上，或者轉換器的接線不對，按照電纜連接圖仔細檢查，或更換轉換器測試。還有一些轉換器需要外部供電，也容易被忽略。
3、研華ARK-3380工控機編程問題
在確保硬件連接沒有問題的情況下，要檢查程序是否有問題，包括通信參數的設置，通信功能塊的使用，輪詢程序等。可以通過功能塊的返回信息判斷錯誤原因，例如波特率設置錯誤，接收的緩沖區溢出，接收數據塊設置過小，發送的數據長度為0等。
3.1 關于編程方面的問題，使用串口調試軟件是最起碼的。不管是單獨對雙方調試，還是聯網調試，都可以使用串口調試軟件來發送與監視報文，分析編程指令問題所在。同時也能判讀指令是否有問題，接線是否有錯的可能性。
3.2 編程上切忌先求全，不要一股腦全部編寫完再去調試。可以將通訊部分的程序先單獨調試，甚至是單獨調試發送或接收;等單獨調試完畢后再增加數據處理部分的程序(包括錯誤報文的處理)。
4、通信模板(或適配器)硬件故障
可以通過更換通信模板的方式測試。更換也是最常見的解決方法，當然也容易受“巧婦難為無米之炊”的影響。
5、干擾問題
這個也是最麻煩的問題，有的時候不知所從。由于實際的現場環境比較復雜，不可避免地存在干擾問題，所以應該在項目規劃過程和安裝過程中給予充分的考慮，盡量按照相關的規范進行安裝、布線，并做好接地等。
上海仰光電子科技有限公司專業維修研華工控機范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，CPU、內存、顯卡，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
