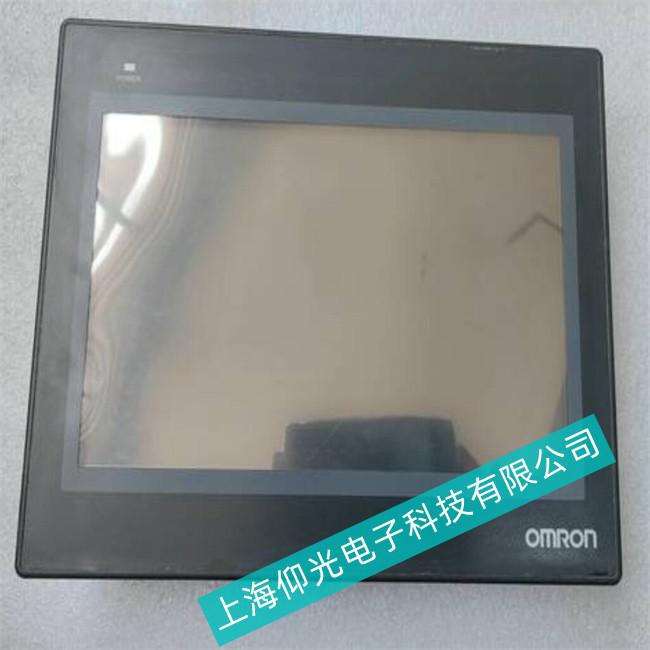

食品OMRON歐姆龍觸摸屏NA系列高壓板故障幾種維修方法
1、歐姆龍觸摸屏NA系列瞬間亮后馬上黑屏
該問題主要為高壓板反饋電路起作用導致，如：高壓過高導致保護、反饋電路出現問題導致無反饋電壓、反饋電流過大、燈管PIN松脫、IC輸出過高等等都會導致該問題，原則上只要IC有輸出、自激振蕩正常，其它的任何零件不良均會導致該問題，該現象是液晶顯示器升壓板不良的最常見之現象。
維修時最主要的方法是：
1）短接法----一般情況下，脈寬調制IC中有一腳是控制或強制輸出的，對地短路該腳則其將不受反饋電路的影響，強制輸出脈沖波，此時升壓板一般均能點亮，并進行電路測試，但要注意：因此時具體故障點位還未找到，因此短路過久可能會導致一些異常不到的現象，如：高壓線路接觸不良時，強制輸出可能會導致線路打火而燒板！！！
（2）對比測試法：因液晶顯示器燈管采用均為2個以上，多數廠家在設計時左右燈管均采用雙路輸出，即兩個燈管對應相同的兩個電路，此時，兩個電路就可以采用對比測試法，以判定故障點位！當然，有的機子用一路控制兩個燈管時，此法就無效！
另一方面，在不明情況下，最好不要亂短路IC各腳，否則可能會出現異想不到的后果！
2、歐姆龍觸摸屏NA系列通電燈亮但無顯示
此問題主要為升壓板線路不產生高壓導致，如：12V未加入或電壓不正常、控制電壓未加入、接地不正常、IC無振蕩/無輸出、自激振蕩電路產生不良等均會出現該現象！
3、三無
若因升壓板導致該問題，則多數均為升壓板短路導致，一般很容易測到，如：12V對地、自激管擊穿、IC擊穿等均會導致，另外：[size=+0]電源部份或升壓板線路同做一塊板（即連在一起）的機子，則[size=+0]電源無輸出或不正常等亦會產生，維修時可以先切斷升壓部份供電，確認是哪一方面的問題
4、歐姆龍觸摸屏NA系列亮度偏暗
升壓板上的亮度控制線路不正常、12V偏低、IC輸出偏低、高壓電路不正常等均會導致該問題，部份可能伴隨著加熱幾十秒后保護，產生無顯示！
5、【size=+0】電源指示燈閃
該問題同三無現象差不多，多數為管子擊穿導致！
6、干擾
主要有水波紋干擾、畫面抖動/跳動、星點閃爍（該現象少數，多數均為液晶屏問題）等，主要是高壓線路的問題。
上海仰光電子科技有限公司專業維修歐姆龍觸摸屏范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，CPU、內存、顯卡，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
