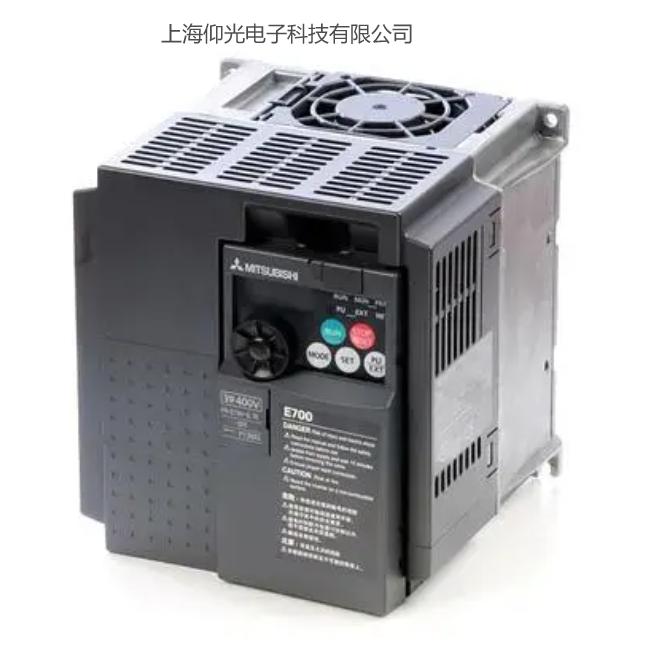

三菱變頻定速過電壓怎么辦？
要看什么原因引起的，根據可能的原因，可以選擇：1、取消負荷的急速變化。
2、使用避免再生功能 （ Pr.882～Pr.886 )。
3、必要時使用制動單元或共直流母線交流器。
一、故障原因
因再生能量使變頻器內部的主回路直流電源 超過規定值，保護回路動作，停止變頻器輸 出。電源系統里發生的浪涌電壓也可能引起動作。
二、檢查措施
檢查負荷是否有急速變化
三、變頻器過電壓
所謂變頻器的過電壓，是指由于種種原因造成的變頻器電壓超過額定電壓，集中表現在變頻器直流母線的直流電壓上。正常工作時，變頻器直流部電壓為三相全波整流后的平均值。若以380V線電壓計算，則平均直流電壓Ud=1.35U線=513V。
在過電壓發生時，直流母線上的儲能電容將被充電，當電壓上升至700V左右時，(因機型而異)變頻器過電壓保護動作。造成過電壓的原因主要有兩種：電源過電壓和再生過電壓。電源過電壓是指因電源電壓過高而使直流母線電壓超過額定值。而現在大部分變頻器的輸入電壓最高可達460V，因此，電源引起的過電壓極為少見。
四、再生過電壓
產生再生過電壓主要有以下原因：當大GD2(飛輪力矩)負載減速時變頻器減速時間設定過短;電機受外力影響(風機、牽伸機)或位能負載(電梯、起重機)下放。由于這些原因，使電機實際轉速高于變頻器的指令轉速，也就是說，電機轉子轉速超過了同步轉速，這時電機的轉差率為負，轉子繞組切割旋轉磁場的方向與電動機狀態時相反，其產生的電磁轉矩為阻礙旋轉方向的制動轉矩。所以電動機實際上處于發電狀態，負載的動能被“再生”成為電能再生能量經逆變部續流二極管對變頻器直流儲能電容器充電，使直流母線電壓上升，這就是再生過電壓。因再生過電壓的過程中產生的轉矩與原轉矩相反，為制動轉矩，因此再生過電壓的過程也就是再生制動的過程。換句話說，消除了再生能量，也就提高了制動轉矩。如果再生能量不大，因變頻器與電機本身具有20%的再生制動能力，這部分電能將被變頻器及電機消耗掉。若這部分能量超過了變頻器與電機的消耗能力，直流回路的電容將被過充電，變頻器的過電壓保護功能動作，使運行停止。為避免這種情況的發生，必須將這部分能量及時的處理掉，同時也提高了制動轉矩，這就是再生制動的目的。
五、過電壓的防止措施
由于過電壓產生的原因不同，因而采取的對策也不相同。對于在停車過程中產生的過電壓現象，如果對停車時間或位置無特殊要求，那么可以采用延長變頻器減速時間或自由停車的方法來解決。所謂自由停車即變頻器將主開關器件斷開，讓電機自由滑行停止。
如果對停車時間或停車位置有一定的要求，那么可以采用直流制動(DC制動)功能。
直流制動功能是將電機減速到一定頻率后，在電機定子繞組中通入直流電，形成一個靜止的磁場。電機轉子繞組切割這個磁場而產生一個制動轉矩，使負載的動能變成電能以熱量的形式消耗于電機轉子回路中，因此這種制動又稱作能耗制動。在直流制動的過程中實際上包含了再生制動與能耗制動兩個過程。這種制動方法效率僅為再生制動的30-60%，制動轉矩較小。由于將能量消耗于電機中會使電機過熱，所以制動時間不宜過長。而且直流制動開始頻率，制動時間及制動電壓的大小均為人工設定，不能根據再生電壓的高低自動調節，因而直流制動不能用于正常運行中產生的過電壓，只能用于停車時的制動對于減速(從高速轉為低速，但不停車)時因負載的GD2(飛輪轉矩)過大而產生的過電壓，可以采取適當延長減速時間的方法來解決。其實這種方法也是利用再生制動原理，延長減速時間只是控制負載的再生電壓對變頻器的充電速度，使變頻器本身的20%的再生制動能力得到合理利用而已。至于那些由于外力的作用(包括位能下放)而使電機處于再生狀態的負載，因其正常運行于制動狀態，再生能量過高無法由變頻器本身消耗掉，因此不可能采用直流制動或延長減速時間的方法。
再生制動與直流制動相比，具有較高的制動轉矩，而且制動轉矩的大小可以跟據負載所需的制動力矩(即再生能量的高低)由變頻器的制動單元自動控制。因此再生制動最適用于在正常工作過程中為負載提供制動轉矩。
