西門子變頻器常見故障分析
為了對變頻器的好壞作一個初步的判斷，我們可以先對它做一個靜態測試，主要是對直流中間電路和igbt的檢測，用萬用表檢測其內部保險是否燒斷、中間濾波電容的容量及是否擊穿、igbt的續流二極管是否損壞等。因為變頻器同一種報警可以由底板、cuvc板、通訊板共同造成，所以發現故障時不要盲目判斷，引起工作的繁瑣和時間的浪費。
1、e報警
西門子變頻器“e”報警（據分析其原因為：底板（15v過低），cuvc板（5v電壓沒傳到指定地點，cuvc板有短路故障）等。

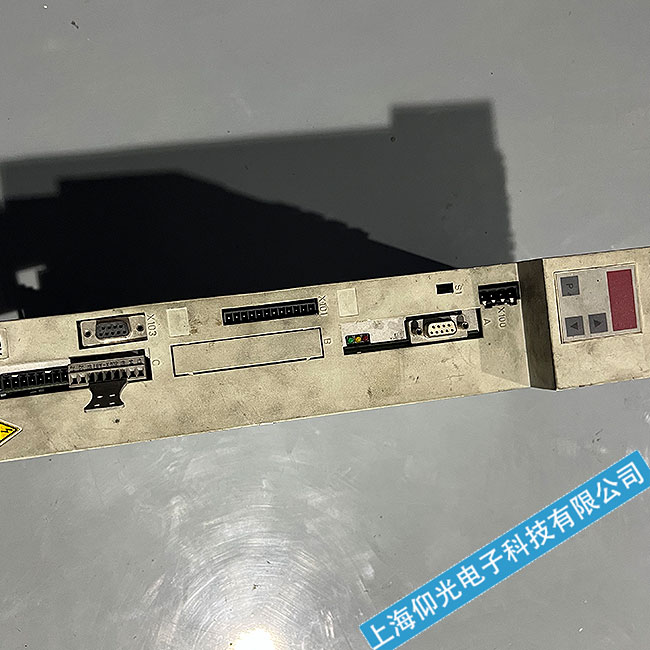

（1）西門子變頻器6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：
●更換cuvc板送電開機，液晶顯示屏仍顯示“e”報警，說明故障原因不在cuvc板而在底板；
●檢查底板，用萬用表測底板各電壓，發現15v明顯偏低，查8腳軟啟動電壓是0.5v（正常值為3.85v）經查5v正常，q2觸發電壓正常，用萬用表測q2有故障換新后電壓回復正常，15v輸出正常，恢復變頻器接線，輸入參數，啟動變頻器運行正常，見圖1。
（2）西門子變頻器6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：更換cuvc板送電開機（見圖2），一切正常，說明故障就在cuvc板，測與之相關的3個1kω電阻，有一個已經變值，換新后恢復正常。
（3）西門子變頻器6se7021－0ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：查底板15v不正常，嚴重過小，底板有明顯的過熱現象，斷開15v負載，恢復正常，顯然故障在其負載，經查為后部mos管短路造成，將mos管和與之并聯的穩壓管換新后，電壓恢復，重新送電試機一切正常。
（4）西門子變頻器6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：更換cuvc板故障消失，說明故障就在cuvc板，用萬用表電阻檔測1，2點（5v電源端）阻值為320ω（正常為486ω）證明了電路有短路的地方，經查d5有兩腳直接擊穿，用熱風槍拿掉d5，換上新的（焊接一定要仔細，不要有人為的短路或斷路產生）重新送電試機，完全恢復正常（見圖3）。
2、 黑屏
西門子變頻器黑屏一般故障原因有（電源損壞、igbt短路造成內部保險燒毀）等。
（1）6se7023－4tc61-z故障現象：控制面板pmu液晶顯示屏無顯示
處理情況：用表測igbt內部已嚴重短路，造成內部保險已經燒斷失去電源，更換igbt以及維修觸發電路重新送電，一切正常。
（2）6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏無顯示
處理情況：用外接24v電源試機，屏幕顯示正常，再用萬用表測低壓交流輸出，無電壓說明故障在電源處，測uc3844（6）腳脈沖輸出正常，到q36柵極沒有，經表測量r321由28ω變為無窮大換新后試機，故障消失。見圖4。
3、 008報警
“008”為開機封鎖報警，變頻器不能啟動，故障原因：在上電后變頻器對其測試點進行檢測，如果條件達到，cuvc板輸出信號將充電電阻用并聯的繼電器短封，給變頻器以更大的電流使之運行，否則將在屏幕上顯示“008”并且無法啟動。
（1）6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
處理情況：30（下）為008檢測點（正常為15v），測30（下）沒有15v，k1已經閉合，查q3發射極有15v基極電壓正常，懷疑q3損壞，換新以后送電，一切正常（見圖1）。
（2）西門子變頻器6se7022－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
處理情況：更換cuvc板正常，說明故障在cuvc，經查為與之相連的r652和r658損壞造成的，換新后試車，一切正常。
4、f002報警
6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“f002”電壓過低報警
處理情況：查母線直流540v正常，說明底板電壓檢測系統出現故障，經檢測直流母線540v電壓經電阻串聯通過tl084傳信號給cuvc板，如果檢測電壓低于參數p071所設置的數值將會停止電機并發出報警，用萬用表電壓檔測tl084端無有電壓（正常值因為2.38v），再用電阻檔測串聯的30個電阻發現有兩個因腐蝕已經斷路致使信號無法傳遞，更換電阻后，送電試車一切正常。
5 、f011報警
（1）6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示 “f011”，過電流報警。
處理情況：更換cuvc板后故障依舊，說明原因在底板，分析電路互感器經a1再通過tl084給cuvc信號如果大于說設置的電流將會發生報警并停車，用電阻檔測tl084z周邊電阻發現7腳輸出電阻r44（47ω）變值為無窮大致使信號阻斷，更換新電阻后送電試車，一切正常。
（2）6se7023－8ta61-z故障現象：控制面板pmu液晶顯示屏顯示 “f011”報警
處理情況：更換cuvc板后，完全正常，說明故障在cuvc板，查cuvc板將萬用表黑表筆接觸2，紅表筆接觸1，測其阻值偏大正常值應為（2.91k），再查r521,r523,r526阻值已經變大，換新后試車，一切正常。
為了便于維修我西門子6se70系列變頻器維修控制器準確模仿了現場，提高維修效率，保證了維修的成功率。
