船舶航行燈控制器維修方法-免費檢測

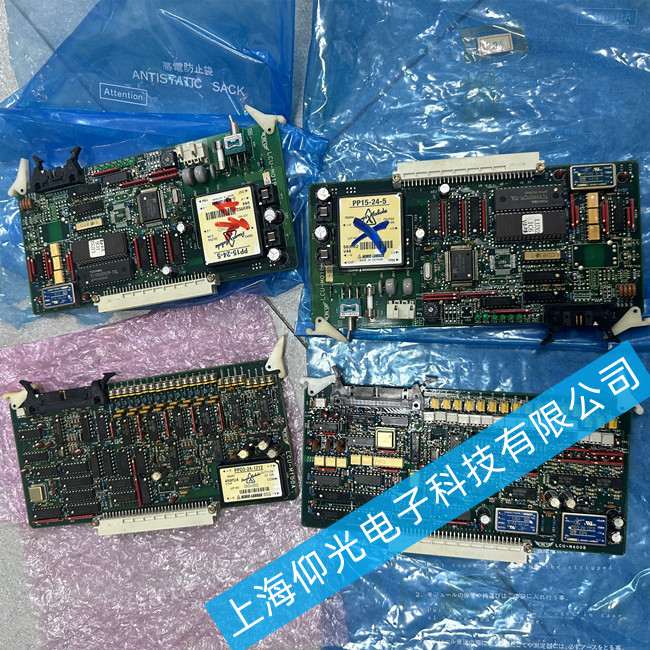

1：航行燈，信號燈控制原理基本相同，都由一臺控制器控制，控制器有三路電源：一路電源是燈的主電源（220V），供室外航行燈，信號燈使用，經過控制器由控制器內部（相當于繼電器的主觸頭）控制其通斷；另一路是控制器的控制電源（220V）,經控制器內部變壓整流后用于控制，監視，報警，顯示各路燈的使用狀態；還有一路是控制器的應急電源（24V），與變壓整流后的主控制電源并聯給控制器供電。
2這套系統的電源主要由兩路電源，一路是主配電板上面的電源，稱為主電源；另一路為應急配電板上面的電源，稱為應急電源。主電源和應急電源可以單獨給系統供電也可以同時給系統供電，對于燈電源而言，形成“或”門邏輯電路。同時供電時優先選擇主電源供電。
3主電路說明：上方為應急電源和主電源并聯輸入，經C1；C2兩個接觸器“二選一”選擇后輸出電源供燈使用。
4左方標有“開關電源”處連接一個24V開關電源,開關電源的作用是將交流AC220V 電壓變壓整流后輸出直流DC24V，供控制器應急電源使用。
5A,B兩點為主電源供給控制器的主控制電源。
6右上為檢測主電源的兩個時間繼電器，一個時間繼電器T1為通電延時時間繼電器，用于檢測主電路通電，主電路通電后繼電器延時3秒，用于等待應急電徹底斷電后主電路再合閘。另一個時間繼電器為斷電延時繼電器，用于檢測主電路斷電延時，斷電延時的作用是等主電路徹底斷電，應急電才能合閘。
