1、丹佛斯VLT2900報ERR15(內部電源故障）
內部的開關電源提供四路電源。分別是兩路+5VDC,+24VDC,+18VDC。其中+5VDC用作系統控制電源，如：CPU、邏輯電路等，+24VDC電源用作風扇制冷、+18VDC電源用作產生觸發電源，開關電源產生的+18VDC，該路電源是用來提供產生+15VDC和內部驅動電路電源，只要這兩方面任意一方面出問題，變頻器就會檢測到電源不穩定，發出指令停止工作，向控制卡CPU發出故障鎖定指令，操作面板顯示Err15。檢測18V經LM317調節成15V送至驅動經175Z1775供電后面短路拉低15V
2、ERR29——過熱
過熱也是我們經常遇到的故障。然后我們將首先考慮散熱風扇是否正在運行，丹佛斯在風扇控制上采用了on/off控制方式，通過溫度傳感器采樣溫度信號，用斬波電路調整輸出電壓達到控制風扇轉速的目的，即省了電，又延長了風扇的壽命。其次我們也要檢測散熱通道是否暢通，有無堵塞現象。對于大功率45kw以上的變頻器在安裝上一定要注意機器必須安裝在平整，直無間隔物的表面，原因在于丹佛斯變頻器出廠時不提供背板，所以風道是敞開的，不利于散熱，我們發現很多丹佛斯變頻器過熱都是由于安裝問題而導致的。
3、ERR8—欠壓故障
欠壓故障，當出現欠壓故障時，我們首先應該檢測輸入電源是否缺相，假如輸入電源沒有問題那我們就要檢測整流回路是否有問題，丹佛斯小功率37kw以下的變頻器采用的是單個的全橋不可控整流器，而45kw以上的變頻器則采用了半控全橋整流，整流橋缺相可能導致欠壓報警。對于小功率機器預充電回路接觸器有問題也有可能導致欠壓報警。
4、開關電源損壞
這是眾多變頻器最常見的故障，一般是由于開關電源的負載發生短路導致的，丹佛斯變頻器采用了新型脈寬集成控制器uc2844來調整開關電源的輸出，同時uc2844還帶有電流檢測，電壓反饋等功能，當發生無顯示，控制端子無電壓，dc12v,24v風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
5、丹弗斯VLT2800報ERR12故障LM61321-7腳電壓輸出應該為2V故障時1V電阻3902壞在板子上量出來應該是3.5K有并聯阻止相差不大，拆下來量變為10多M，3902和2204并聯從小板上4311腳基準輸出下來的。還有1-7腳輸出1V時報
ERR12輸出0V時也會報ERR37通訊故障作為保護和電壓檢測一樣遠遠超過基準電壓也會報ERR37。

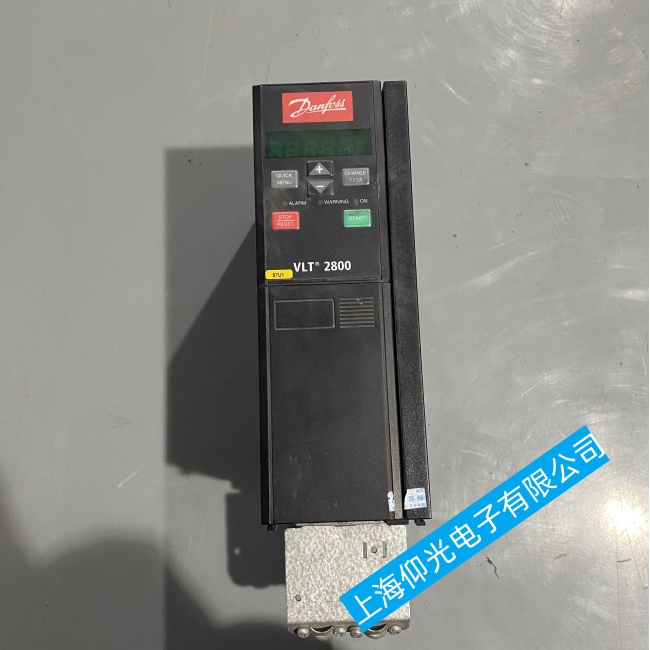

6、VLT2800面板顯示ERR16：短路故障，多為模塊損壞。
7、VLT2800面板顯示ERR14:接地故障，丹佛斯2800輸出沒有電流互感器所以過流，短路，接地故障均是驅動電路異常，報
err14,模塊周邊銅箔易腐蝕斷掉。
