山西制造業sew變頻器IGBT模塊導熱不良故障原因分析及維修檢測

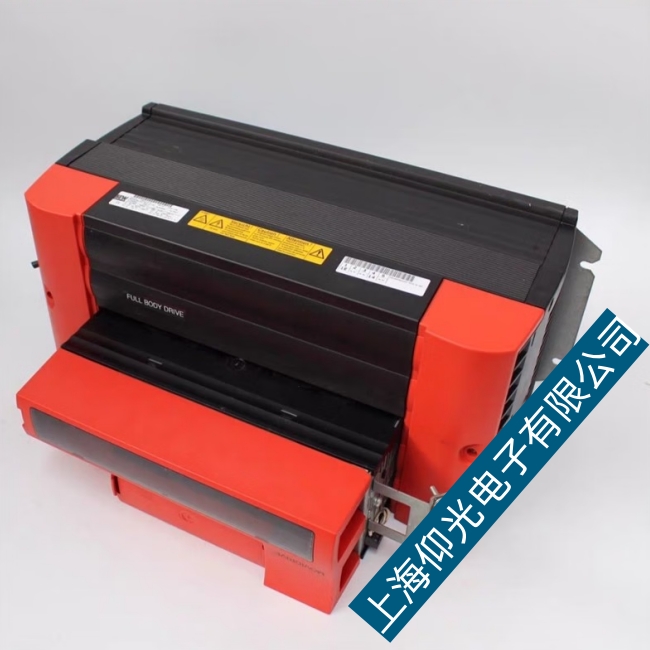

SEW變頻器功率單元故障處理方法你想了解嗎？下面就來介紹了SEW變頻器IGBT模塊故障的原因及維修流程，能夠幫助你初步了解故障情況，更加清晰所要維修的部分。
IGBT模塊導熱不良：SEW變頻器在運行中突然發出爆破聲，外置保險絲毀壞。拆機見到SEW變頻器的模塊毀壞。嘗試了相關板子，才發現是觸發線毀壞，別的板子檢測正常的。拆下來變頻板時，見到電源板和電流檢測板上有許多油污和灰塵。打開SEW變頻器的散熱風扇，見到散熱器上也全是油污和雜物，完全堵住了SEW變頻器的導熱入口。由此下結論，SEW變頻器的模塊因?qū)岵涣级鴼摹?/span>
IGBT模塊導熱不良維護流程：首先將SEW變頻器完全拆卸，拆下來導熱通道的散熱器，用標準氣壓氣體清理散熱器，清理SEW變頻器內部結構結構件和零件。安裝模塊時，依照模塊要求先后安裝。扭距適中。恢復觸發線并先后安裝其他設備。安裝結束后開展靜態測試。靜態測試結果優良后，開展上電評估和負載測試。通過負載測試，圓滿完成恢復。
IGBT模塊簡單測量法：SEW變頻器輸出的電壓不平衡是一個明顯的跡象，可能導致電機抖動和轉速不穩定。對于沒有經驗的操作人員來說，確定具體是哪個驅動器出現問題可能是一個挑戰。一個有效的診斷方法是，在啟動SEW變頻器后，使用萬用表直流電壓檔來測量各相之間的電壓值。如果發現電壓值不一致，那么電壓較高的那一相很可能存在問題。為了進一步檢測IGBT模塊，可以簡單地使用數字萬用表在二極管測試檔下測試模塊間的正負極以及柵極間的導電性。正常情況下，各相的正反向?qū)щ娞匦詰?yīng)該相同。如果出現明顯差異，則可能意味著模塊性能已經退化，需要考慮更換。
SEW變頻器維修總結：對不同型號、不一樣使用環境的多臺SEW變頻器進行綜合維護。下結論，SEW變頻器的模塊毀壞主要原因是惡劣的環境，導致門驅動卡上的電子元件毀壞和SEW變頻器的導熱。入口阻塞。最易受攻擊的器件是齊納二極管和光耦合器。檢查驅動電路是不是有什么問題。斷電時非常各觸發端子的電阻。上電檢測觸發器處的電壓波形。可是，有些SEW變頻器不加載到模塊中便開不了機。
