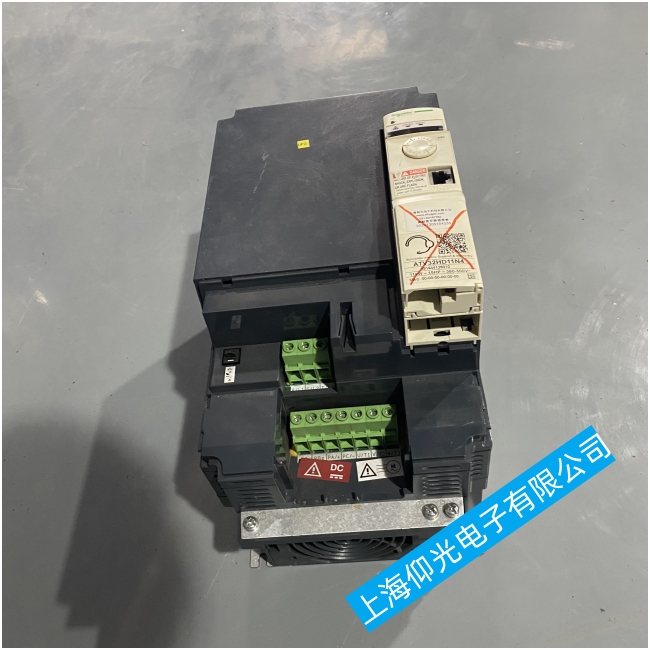

施耐德在變頻器市場占據著重要的地位，并且廣泛應用于各工業領域，尤其在電梯、紡織、機床、起重運送和港口等職業。但是在調試和運用的過程中，施耐德變頻器有時會呈現多種毛病問題。為了更好的解析施耐德變頻器的毛病問題，接下來咱們得對施耐德變頻器的常見毛病有個大概的了解。下面為你介紹施耐德變頻器修理的常見毛病:
1、施耐德變頻器oc報警:鍵盤面板lcd顯現:加、減、恒速時過電流。關于短時刻大電流的oc報警，一般狀況下是驅動板的電流檢測回路出了問題，模塊也可能已受到沖擊(損壞)，有可能復位后持續呈現毛病，發生的原因根本是以下幾種狀況:電機電纜過長、電纜選型臨界形成的輸出漏電流過大或輸出電纜接頭松動和電纜受損形成的負載電流升高時發生的電弧效應。小容量(7.5g11以下)變頻器的24v電扇電源短路時也會形成oc3報警，此刻主板上的24v電扇電源會損壞，主板其它功用正常。若呈現“1、0c2”報警且不能復位或一上電就顯現“oc3”報警，則可能是主板出了問題;若一按run鍵就顯現“oc3”報警，則是驅動板壞了。
2、olu報警: 鍵盤面板lcd顯現:變頻器過負載。當g/p9系列變頻器呈現此報警時可經過三種辦法解決:首要修正一下“轉矩提升”、“加減速時刻”和“節能運轉”的參數設置;其次用卡表丈量變頻器的輸出是否真實過大;后用示波器觀察主板左上角檢測點的輸出來判斷主板是否已經損壞。
3、ou1報警:鍵盤面板lcd顯現:加快時過電壓。當通用變頻器呈現“ou”報警時，首要應考慮電纜是否太長、絕緣是否老化，直流中間環節的電解電容是否損壞，一同針對大慣量負載可以考慮做一下電機的在線自整定。另外在啟動時用萬用表丈量一下中間直流環節電壓，若丈量儀表顯現電壓與操作面板lcd顯現電壓不同，則主板的檢測電路有毛病，需替換主板。當直流母線電壓高于780vdc時，變頻器做ou報警;當低于350vdc時，變頻器做欠壓lu報警。
4、er2報警:鍵盤面板lcd顯現:面板通信反常。11kw以上的變頻器當24v電扇電源短路時會呈現此報警(主板問題)。關于e9系列機器，一般是顯現面板的dtg元件損壞，該元件損壞時會連帶形成主板損壞，表現為替換顯現面板后上電運轉時 當即oc報警。而關于g/p9機器一上電就顯現“er2”報警，則是驅動板
上的電容失效了。
5、oh1過熱報警:鍵盤面板lcd顯現:散熱片過熱。
oh1和oh3本質為同一信號，是cpu隨機檢測的，oh1(檢測底板部位)與oh3(檢測主板部位)模擬信號串聯在一同后再送給cpu，而cpu隨機報其間任一毛病。呈現“oh1”報警時，首要應查看環境溫度是否過高，冷卻電扇是否作業正常，其次是查看散熱片是否堵塞(食物加工和紡織場合會呈現此類報警)。若在恒壓供水場合且采用模擬量給守時，一般在運用800w電位器時簡單呈現此 毛病;給定電位器的容量不能過小，不能小于1kw;電位器的活動端接錯也會呈現此報警。若大容量變頻器(30g11以上)的220v電扇不轉時，肯定會呈現過熱報警，此刻可查看電源板上的保險管fus2(600v，2a)是否損壞。當呈現“oh3”報警時，一般是驅動板上的小電容因過熱失效，失效的成果(癥狀)是變頻器的三相輸出不平衡。因而，當變頻器呈現“oh1”或“oh3”時，可首要上電查看變頻器的三相輸出是否平衡。關于oh過熱報警，主板或電子熱計呈現毛病的可能性也存在。g/p11系列變頻器電子熱計為模擬信號，g/p9系列變頻器電子熱計為開關信號。毛病現象:顯現pra，變頻器無反響毛病分析:顯現pra安全斷電，可分為以下狀況:24v和pwr未短接在一同，2.端子塊損壞，3.變頻器內部電源模塊損壞。
解決辦法:24端子和pwr端子一定要短接在一同，否則就會呈現pra，被確定�？捎萌f用表量 24和0v之間，是否有24v電壓，如果沒有，則證明變頻器端子塊損壞或者電源模塊損壞。
6、lu報警:鍵盤面板lcd顯現:欠電壓。如果設備常�！發u欠電壓”報警，則可考慮將變頻器的參數初始化(h03設
成1后確認)，然后進步變頻器的載波頻率(參數f26)。若e9設備lu欠電壓報警且不能復位，則是(電源)驅動板出了問題。
7、ef報警:鍵盤面板lcd顯現:對地短路毛病。g/p9系列變頻器呈現此報警時可能是主板或霍爾元件呈現了毛病。
8、er1報警:鍵盤面板lcd顯現:存貯器反常。關于g/p9系列變頻器"er1不復位”毛病的處理:去掉fwd一cd短路片，上電、一直按住reset鍵下電，知道led電源指示燈平息再松手;然后再重新上電，看看“er1不復位”毛病是否免除，若經過這種辦法也不能免除，則闡明內部碼已丟失，只能換主板了。
9、er7報警:鍵盤面板lcd顯現:自整定不良。g/p11系列變頻器呈現此毛病報警時，一般是充電電阻損壞(小容量變頻器)。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
