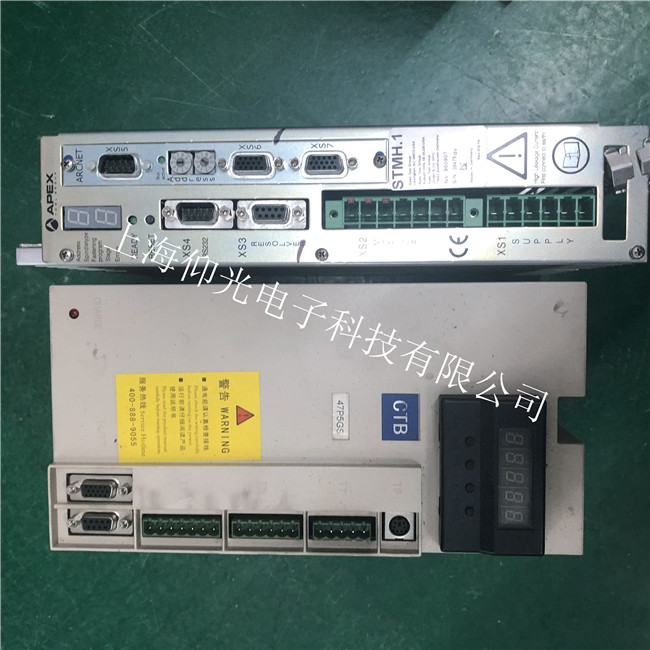

CTB超同步變頻器維修 報警E.OU過電壓
1：變頻器空載正常,重載異常。 2：變頻器滿載高速是否異常。
3：變頻器滿載低速是否正常。 4：變頻器起動加速是否正常。
5：變頻器起動減速是否正常。 6：變頻器輸出電壓是否平衡。
7：變頻器輸出電流是否平衡。 8：變頻器負載輕重變化時，最大電流是否正常。
超同步變頻器報警E.OU 過電壓
超同步變頻器報警E.UU1 欠電壓
超同步變頻器報警E.PL 缺相
超同步變頻器報警E.OC3 主回路過電流
超同步變頻器報警E.OL 過載
超同步變頻器報警E.OL2 過載2
超同步變頻器報警E.OH1 功率模塊過熱
超同步變頻器報警E.NOH1 功率模塊過熱故障解除
超同步變頻器報警E.OH3 電機過熱
超同步變頻器報警E.OS 電機超速
超同步變頻器報警E.JC 驅動器接觸器故障
超同步變頻器報警E.ER1 編碼器故障
超同步變頻器報警E.ER2 編碼器故障
超同步變頻器報警E.PU 電機電纜錯誤
超同步變頻器報警E.BR 制動回路故障
超同步變頻器報警E.EO 外部故障
超同步變頻器報警E.PO 驅動器功率單元被更換
超同步變頻器報警E.PO1 驅動器功率代碼非法
超同步變頻器報警E.PO2 功率單元通訊出錯
超同步變頻器報警E.PO3 功率單元出錯
超同步變頻器報警E.ENC 編碼器轉換
超同步變頻器報警E.LEAr 自學習
超同步變頻器報警E.CDD 自學習不成功
超同步變頻器報警ERROR 模擬量標定誤差報警
超同步變頻器報警E.EF 外部故障急停警告
超同步變頻器維修原理及控制原理
CTB超同步變頻器維修 報警E.OU過電壓
1.基本原理：目前使用較多的是“交-直-交”變頻，原理如圖1所示，將50Hz交流整流為直流電Ud，再由三相逆變器將直流逆變為頻率可調的三相交流供給鼠籠電機實現變頻調速。
2.控制原理：變頻調速裝置主電路(見圖2)由空氣開關QF1，交流接觸器KM1和變頻器VF組成，由安裝在配電柜面板上的轉換開關SA，復位開關SB：或安裝在現場防爆操作柱上啟動按鈕SB和停止按鈕SB2控制VF的運行：
(1)啟動VF時必須先合上QF1和QF2，使SA置于啟動位置，KM1便帶動電觸點閉合，來電顯示燈HL2亮：此時按下SB，也可以按下現場SB1使KA1帶電觸點閉合，VF投入運行同時運行指示燈HL3亮。
(2)需要停止VF時，按下SB2使KA1失電，VF停止運行，此時HL3滅：置SA于停止位置，KM1斷開同時HL1亮表示停機。
(3)如果在運行過程中VF有故障FLA、FLC端口將短接，KA2帶電，KM帶電其觸點斷開，同時故障指示燈HL3亮并報警。
性曲線 P-n 特性曲線 ⊙ 4極,同步轉速1000轉/分 ? T-n 特性曲線 P-n 特性曲線 ⊙ 6極,同步轉速1000轉/分 ? T-n 特性曲線 P-n 特性曲線 ⊙ 8極,同步轉速750轉/分 ? T-n 特性曲線 P-n 特性曲線 ??規格標準? ◎功率范圍：0.18～315KW ?◎最高轉速：3000/6000/8000rpm ?◎額定頻率：33.3HZ 50HZ ?◎額定電壓：380V,可按用戶要求非標設計 ?◎級數：2/4/6/8極 ?◎編碼器：可內置（根據用戶要求） ?◎防護等級：IP54 ?◎熱保護：可內置（根據用戶要求） ?◎工作制：連續工作制（S1） ?◎絕緣等級：F極 ?◎絕緣耐壓：AC1800V ?◎振動等級：R級 ?◎環境溫度：-15～+40℃ ?◎環境濕度：20-80% ?◎散熱方式：強制風冷 ?◎安裝方式：B3（底座）B5（法蘭） ?電機性能指標? 型號 額定功率 （KW） 機座號 額定轉速 (r/min) 額定電流 (A) 額定轉矩 (N.m) 堵轉轉矩 / 額定轉矩 最大轉矩 / 額定轉矩 轉動慣量 （kg.） 重量 （Kg） 變頻器功率 （kw） A型 B型 CTB-40P3BXB50-6 0.37 801-4 920 1.2 3.8 1.3 2.3 0.0023 18 0.4 0.75 CTB-40P5BXB50-6 0.55 802-4 920 1.7 5.7 1.3 2.3 0.003 20 0.75 0.75 CTB-41P7BXB50-6 0.75 802-4 920 2.2 7.8 1.3 2.3 0.003 23 0.75 1.5 CTB-41P1BXB50-6 1.1 90L-4 920 3.1 11.4 1.3 2.3 0.0035 26 1.5 2.2 CTB-41P5BXB50-6 1.5 100L1-4 920 4 15.4 1.3 2.3 0.0069 34 1.5 2.2 CTB-42P2BXB50-6 2.2 100L2-4 935 5.6 22.4 1.3 2.3 0.0138 47 2.2 3.7 CTB-43P0BXB50-6 3 112M-4 960 7.4 29.7 1.3 2.3 0.0229 53 3.7 3.7 CTB-44P0BXB50-6 4 132S-4 960 9.6 39.6 1.3 2.3 0.035 71 5.5 5.5 CTB-45P5BXB50-6 5.5 132M-4 960 12.8 54.4 1.3 2.3 0.045 81 5.5 7.5 CTB-47P5BXB50-6 7.5 132M2-4 965 16.9 74.2 1.3 2.2 0.088 122 7.5 11 CTB-4011BXB50-6 11 160L-4 965 24.2 108.8 1.3 2.2 0.115 147 11 15 CTB-4015BXB50-6 15 180M-4 970 31.8 147.6 1.3 2.2 0.207 180 15 18.5 CTB-4018BXB50-6 18.5 180L-4 975 38 181.2 1.3 2.2 0.315 260 18.5 22 CTB-4022BXB50-6 22 200L-4 975 44.2 215.5 1.3 2.2 0.35 270 22 30 CTB-4030BXB50-6 30 225S-4 980 59.3 292.3 1.3 2.2 0.547 330 30 37 CTB-4037BXB50-6 37 225M-4 980 70 360.5 1.3 2.2 0.835 425 37 45 CTB-4045BXB50-6 45 250M-4 985 85.4 436 1.3 2.2 1.4 520 45 55 CTB-4055BXB50-6 55 250M2-4 985 104 533 1.3 2.2 1.65 570 55 75 CTB-4075BXB50-6 75 280M-4 985 138 727 1.3 2.2 3.2 670 75 90 CTB-4090BXB50-6 90 280M2-4 985 170 872 1.3 2.2 4.28 1120 90 110 CTB-4110BXB50-6 110 315M-4 985 209 1066 1.3 2.2 5.45 1200 110 132 CTB-4132BXB50-6 132 315L1-4 990 244 1273 1.3
