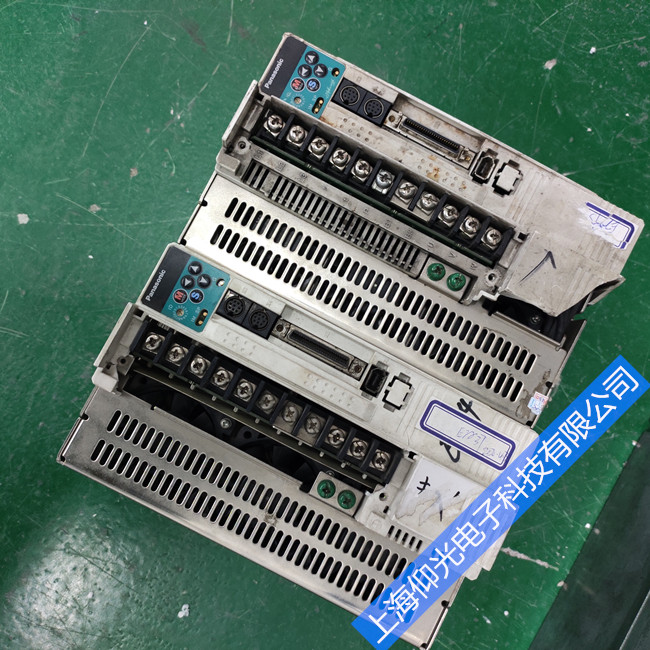

松下伺服驅動器常見故障代碼解析
一、松下伺服器故障代碼顯示15;
1、故障代表：伺服驅動器的散熱片或功率器件的溫度高過了規定值。
2、故障原因：驅動器的環境溫度超過了規定值， 驅動器過載
3、故障處理方法: 降低環境溫度，改善冷卻條件;增大驅動器與電機的容量。延長加/減速時間。減輕負載。
二、松下伺服器故障代碼顯示16;
1、故障代表：轉矩指令實際值超過參數 Pr72 設定的過載水平
2、故障原因：電機長時間重載運行，其有效轉矩超過了額定值。
三、松下伺服器故障代碼顯示PANATERM;
1、故障代表： 增益設置不恰當，導致振動或振蕩。電機出現震動或異常響聲。參數 Pr20(慣量比)設得不正確。
2、故障處理方法: 增大驅動器與電機的容量。延長加/減速時間。減輕負載。
四、松下伺服器故障代碼顯示18;
1、故障代表：再生的能量超過了放電電阻的容
2、故障原因：慣量很大的負載在減速過程中產生的能量抬高了逆變器電壓，而且由于放電電阻無法有效的吸收再生能量而繼續升高
3、故障處理方法: 檢查運行狀況(在速度監視器上)。檢查電阻負載率和過載報警顯示內容。增大驅動器與電機的容量。延長加/減速時間外接一個電阻放電。
松下伺服驅動器故障報代碼8維修案例
1、21 號報警。驅動器控制板電路有缺陷。
2、60 號報警：驅動器控制板電路有缺陷。
3、不能正反轉：驅動器控制回路有缺陷。
4、驅動器沒顯示：驅動器內部電路或 IGBT 或其他部件有缺陷。
5、99 號報警：驅動器內部電路有缺陷。
6、顯示 EEEEEE ，驅動器內部電路有缺陷。松下伺服驅動器常見故障代碼具體分析及維修;
一、松下伺服器故障代碼顯示15;
1、故障代表：伺服驅動器的散熱片或功率器件的溫度高過了規定值。
2、故障原因：驅動器的環境溫度超過了規定值， 驅動器過載
3、故障處理方法: 降低環境溫度，改善冷卻條件;增大驅動器與電機的容量。延長加/減速時間。減輕負載。
二、松下伺服器故障代碼顯示16;
1、故障代表：轉矩指令實際值超過參數 Pr72 設定的過載水平
2、故障原因：電機長時間重載運行，其有效轉矩超過了額定值。
三、松下伺服器故障代碼顯示PANATERM;
1、故障代表： 增益設置不恰當，導致振動或振蕩。電機出現震動或異常響聲。參數 Pr20(慣量比)設得不正確。
2、故障處理方法: 增大驅動器與電機的容量。延長加/減速時間。減輕負載。
四、松下伺服器故障代碼顯示18;
1、故障代表：再生的能量超過了放電電阻的容
2、故障原因：慣量很大的負載在減速過程中產生的能量抬高了逆變器電壓，而且由于放電電阻無法有效的吸收再生能量而繼續升高
3、故障處理方法: 檢查運行狀況(在速度監視器上)。檢查電阻負載率和過載報警顯示內容。增大驅動器與電機的容量。延長加/減速時間外接一個電阻放電。會引起火災，因此，在繼續操作之前，請檢查其狀況，這一點很重要。大多數模塊的;
保險絲熔斷;指示器指示哪個通道或設備的保險絲熔斷。此類保險絲可從模塊的正面伸出，或者可能需要卸下甚至拆卸模塊才能到達。首先必須將編程機連接到基恩士PLC，并且必須計算與輸出關聯的地址。然后可以在PLC內部將輸出;強制打開或關閉，并觀察反應模塊。
PLC沒有輸出維修總結：如果您現在使用的PLC發生無輸出故障，在對其進行檢測維修處理時，可以通過一個程序中使用的便攜式設備，控制臺或個人計算機產生輸出，一個PLC的內部操作可被跟蹤，并且會提供用于故障排除許多指示燈。我們維修時，大部分時候也會根據PLC的故障指示燈來排查故障的根源。
