西門子變頻器顯示E維修故障詳情如下；

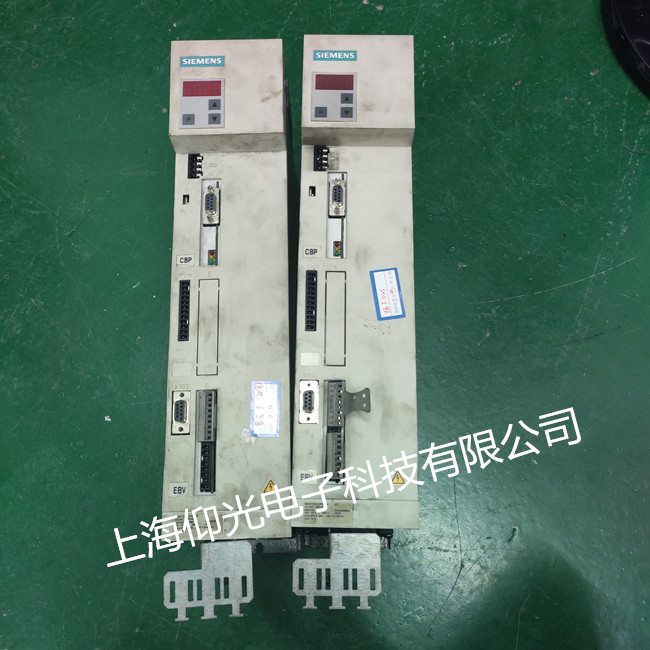

西門子6SE70系列變頻器的操作控制面板PMU液晶顯示屏上顯示字母“E”報警
變頻器液晶顯示屏上出現“E”報警時，變頻器不能工作，按P鍵及重新停、送電均無效，查操作手冊又無相關的介紹，在檢查外接DC24V電源時，發現電壓較低，解決后，變頻器工作正常。但是出現“E”報警一般來講是CUVC板損壞，更換一塊新CUVC板就能正常。“E”報警有以下幾種情況是由底板及CUVC通訊板故障引起的：
（1）故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警
檢查處理（參見圖1、圖2）：更換一塊新CUVC板送電開機，液晶顯示屏仍顯示“E”報警，說明故障原因不在CUVC板而在底板。檢查底板，用數字萬用表測外接DC24V電壓正常，檢測集成塊N3基準電壓不正常，集成塊N2 20腳輸出電壓為0.1V，明顯偏低，正常值應為15V，查集成塊N2的1腳為11.3V，8腳為0.20V，11腳電源輸入為27.5V，正常。經分析判斷1腳、8腳、20腳電壓值都不正常。測集成塊N3的1腳電壓為0.31V，2腳電壓為1.8V，電壓值也都偏低。用熱風槍拆下N3集成塊MC340，測2腳與3腳之間的電阻為84Ω。更換一塊新N3集成塊MC340后，測各引腳電壓，1腳為2.1V，2腳為5.1V，正常。測N2集成塊各腳電壓也都恢復正常。集成塊N3輸出電壓不正常，引起N2集成塊各腳電壓也出現偏移。恢復變頻器接線，輸入參數，啟動變頻器運行正常。
故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警 檢查處理（參見）：用數字萬用表測底板N2、N3集成塊各腳電壓，N3的1腳N2的8腳電壓都偏低，測V28三極管的基極偏置電阻4.7kΩ已變值為150kΩ。更換新貼片電阻，測N2、N3各腳電壓正常。因V28基極偏置電阻變值，導致V28三極管截，造成N2、N3集成塊不能正常工作。 （3）故障現象：操作控制面板PMU板液晶顯示屏顯示“E”報警 檢查處理：一臺“E”報警的變頻器，將變頻器原CUVC板上CBT通訊板拆下，裝在新CUVC板上，變頻器裝好CUVC板，啟動后。液晶顯示屏仍顯示“E”報警。拆下CUVC板檢查發現CBT通訊板上貼片電阻燒壞。更換新CBT通訊板后，變頻器啟動工作正常。 （4）故障現象：操作控制面板PMU板液晶顯示屏顯示“E”報警 檢查處理（參見）：檢查底板電源塊N2（L4974A）第1腳的開機電壓為11.32V,正常值為26.7V;第20腳輸出電壓為0.117V,正常值為15.31V;基準電壓塊N3（MC340）第1腳電壓為0.315V,正常值為2.1V;第2腳的電壓值在1.5~1.8V之間變化，而正常值為5.1V.檢查繼電器K4,線圈電路串聯兩支二極管V16、V15,電阻值分別為3.67Ω和5.5Ω，已經短路，V28（5C）三極管基極電阻由正常值4.7kΩ變為150kΩ，已經燒壞。更換新的電阻和二極管后，運行正常。 2.2 西門子6SE70系列變頻器的操作控制面板PMU液晶顯示屏上無顯示，“黑屏”
（1）故障現象：西門子6SE70變頻器操作控制面板PMU液晶顯示屏“黑屏”
檢查處理（參見）：檢查底板V34場效應管K2225,發現柵極保護貼片電阻24Ω變值為500kΩ，已損壞。檢測N2集成塊的20腳無電壓，1腳為11.3V,N3集成塊MC340腳為4V,2腳為3.3V.用熱風槍將N3集成塊MC340拆下測量1腳與3腳之間的阻值變為9kΩ，正常應為500kΩ。更換新的N3集成塊MC340和24Ω貼片電阻。上電測試N2、N3集成塊各引腳電壓，正常。恢復接線，運行正常。
故障現象：操作控制面板PMU液晶顯示屏“黑屏” 檢查處理：檢查底板，25A正負熔斷器F1、F2全部熔斷，測量IGBT模塊輸出端U相與V相之間，電阻值為11Ω，已經短路，（正常阻值應該為210kΩ），IGBT模塊觸發部分觸發板A12、A32、A22的3腳與4腳和7腳、5腳、8腳的電阻值變為1.9Ω，已經短路。更換同型號六單元IGBT模塊（型號為BSM15G120DN12）與觸發電路板A12、A32、A22后，恢復接線，變頻器上電，測量各個電源輸出電壓正常，IGBT模塊6個觸發電路腳電壓為-5.1V,正常，顯示正常。
