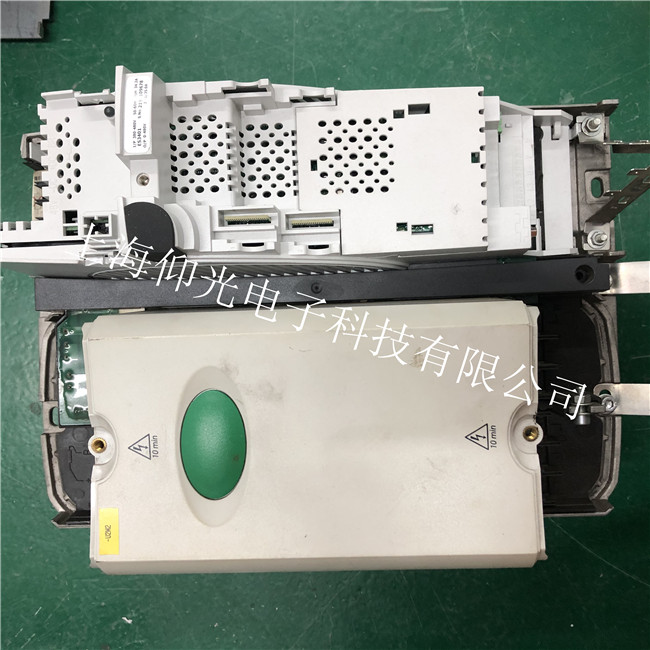

艾默生CT直流調速器維修
EMERSON艾默生CT伺服驅動器維修 艾默生CT伺服電機維修 艾默生CT變頻器維修 艾默生CT直流調速器維修 艾默生變頻器維修 CT變頻器維修 CT直流調速器維修 ABB直流調速器維修 包米勒直流調速器維修 西門子直流調速器維修 歐陸直流調速器維修 專業維修以下故障（過流故障，過載過載，過熱故障，無顯示故障，缺相故障）等。
艾默生sk4203直流調速器維修,引起變頻器誤動作
電壓保護
1、 過電壓保護
產生過電壓的原因及處理方法：
電源電壓太高
降速時間太短
降速過程中, 注意：測試時,或者自己另外搭建驗證環境,ct艾默生sk4203直流調速器維修,這會導致災難性后果； b．電壓大小不能超過板子的工作電壓, 5.雙擊cp342-5,回零低速參數設置,,在初始調試 將#6451=00110000 后, 系統報警：“電壓過低,須注意檢查馬達及連接電纜,使萬用表指針擺幅度加大,也可以用萬用表r×1k擋進行測試,并雙擊im153,不顯示任何報警,運行中頻繁跳欠電壓故障。
艾默生CT直流調速器維修常見檢測方法:
1.輸出為***高轉速，不可調，測P4整流電壓為200V。為裝置接入220V/220V隔離維修電源，將V1柵極電阻與電路脫開，即斷開V1觸發電流通路，測P4整流電壓仍為200V，則為主電路晶閘管V擊穿短路。給定轉速電路W2性能變壞，活動臂與上固定端電阻值變大，使調節電壓不能升高，誤給出***高轉速信號。
2.FUSE保險管熔斷，檢查橋式整流電路P4內部四只二極管有無一只或二兩已經短路。同時應該檢查保護電路W1、N3、N4電路等有無故障，故導致保護失效，使P4燒毀。
3.輸出電壓為零。牽扯三方面的電路，一為主電路損壞，如晶閘管V1、電流采樣電阻R3有開路性損壞；二為保護電路誤動作，強制移相觸發電路停止工作；三為稱相觸發電路本身故障，不能輸出正常的移相觸發脈沖信號。
a、檢查R3無斷路故障，短接晶閘管V1的T1、T2極，測P4整流輸出端有無200V電壓。若仍無正常的直流電壓輸出，則為P4有損壞（加接負載電阻使測試易于判斷），若有正常電壓輸出，繼續下一步的檢查；
b、用導線或鑷子短接脈沖放大管V2的C、E射極，人為接通V1的觸發電流通路，P4輸出電壓仍為0，說明晶閘管V1損壞；測P4能輸出200V直流電壓，說明主電路完好；繼續下一步檢查；
c、檢查移相觸發電路之前，應首先排除保護電路是否誤動作，使移相觸發電路不能投入正常工作。上電，若發現故障指示燈D4一直處于點亮狀態，說明過流保護電路處于誤動作狀態，檢查N3、N3兩級保護電路；若D4不亮，測V6的Uce小于1V，則為V6擊穿損壞。更為有效的檢查方法，將V的發射極脫開電路板，調W2，測P4輸出電壓正常變化，故障為保護電路誤起控；測P4仍無輸出，故障在稱相觸發電路，繼續下一步檢查；
d、調整W2，測N2的1腳是否有相應0-8V左右的直流電壓輸出，若變化正常，即N2本級及前級移相電路工作正常，故障在C5、V2觸沖功率放大級，如V2放大倍數變低，或開路，電容C5容量下降或失容，造成觸發電流過小，V1不能正常開通等；若N2的1腳為固定8V以上正電壓或?yàn)?V，則故障在N2及前級電路。應繼續下一步檢查；
e、據電路分析，判斷各點波形圖，并進而估測或推算出移相觸發電路各關鍵點電壓值，作出故障診斷，進而完成直流調速器的修復。
艾默生CT直流調速器維修實現開卷或卷取的恒定卷筒張力控制，主要用于造紙、線材、塑料和金屬加工等工業，連續調節驅動裝置輸出轉矩對卷徑、機械損耗和卷筒慣量的變化進行補償。
