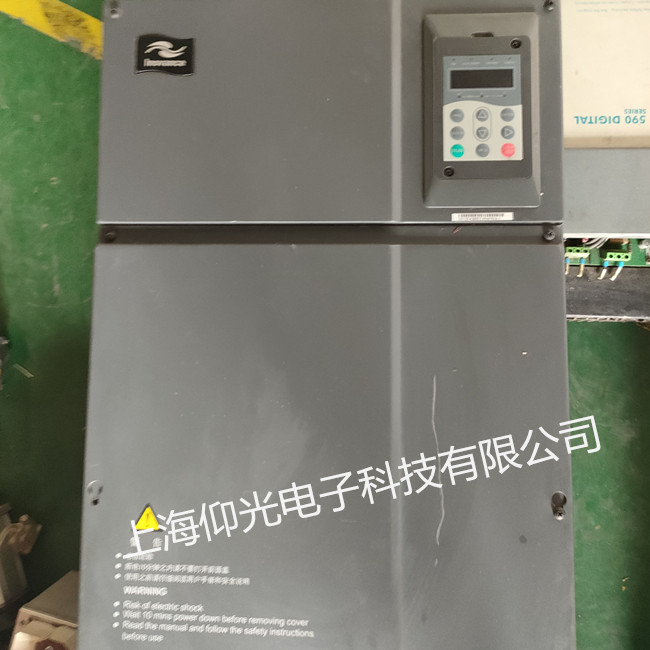

匯川變頻器維修案例；
1，匯川的開關電源故障導致的無顯示。
2，驅動電源或者主板故障導致了無顯示。
3，操作面板故障導致屏幕無顯示故障。
匯川變頻器常修系列：
匯川MD300系列變頻器維修 匯川MD320系列變頻器維修
匯川MD330系列變頻器維修 匯川ME320系列變頻器維修
匯川MD280系列變頻器維修 匯川MD380系列變頻器維修
匯川HD90系列變頻器維修 匯川MD290系列變頻器維修
匯川MD500系列變頻器維修 匯川MD310系列變頻器維修
匯川HE300系列變頻器維修 匯川HE200系列變頻器維修
變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。
IGBT過流保護功能
HCPL-316J具有對IGBT的過流保護功能，它通過檢測IGBT的導通壓降來實施保護動作。同樣從圖上可以看出，在其內部有固定的7V電平，在檢測電路工作時，它將檢測到的IGBTC～E極兩端的壓降與內置的7V電平比較，當超過7V時，HCPL-316J芯片輸出低電平關斷IGBT，同時，一個錯誤檢測信號通過片內光耦反饋給輸入側，以便于采取相應的解決措施。在IGBT關斷時，其C～E極兩端的電壓必定是超過7V的，但此時，過流檢測電路失效，HCPL-316J芯片不會報故障信號。實際上，由于二極管的管壓降，在IGBT的C～E極間電壓不到7V時芯片就采取保護動作。
隔離檢查法
有些故障常常難于判斷發生在那個區域，采取隔離的辦法就可以將復雜的問題簡單化，較快地找出故障原因。
〖例 1〗維修一臺英泰變頻器，現象是上電后無顯示，并伴有嘀－－嘀的聲音。憑經驗可斷定開關電源過載，反饋保護起作用關斷開關電源輸出，并且再次起振再次關斷而產生的嘀—嘀聲。
首先去掉控制面板，上電發現依然如故，再逐個斷開各組電源的二極管，最后發現風扇用的15V有問題。可是風扇并沒有運轉信號，不應該是風扇本身問題，看來是風扇前端的問題。最后發現15V的濾波電容特性不對，拆掉濾波電容測量，果然是老化了。換上新的電容就修復了。
