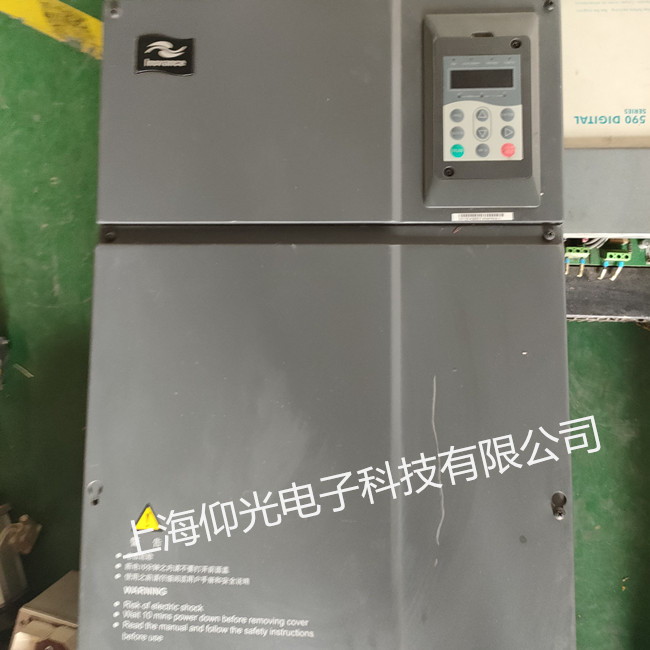

匯川變頻器維修故障方法；
變頻器都有警示信息及保護功能，一旦故障發生，保護功能動作，變頻器停止輸出，變頻器故障繼電器接點動作，并且在變頻器顯示面板上顯示故障代碼。各用戶根據變頻器的使用說明書提示進行對號入座的自查，分析故障原因，找出解決方法。如無法找到原因可與變頻器的代理商或直接與生產廠家聯系，獲得信息來處理故障。
多年前本人最早接觸的為匯川變頻器，許多不懂地方都是電話咨詢，交了許多電話學費。下面初步了解一下變頻器及簡單故障分析
通用變頻器一般為電壓型變頻器，采用交—直—交工作方式，即是輸入為交流電源，交流電壓三相整流橋整流后變為直流電壓，然后直流電壓經三相橋式逆變電路變換為調壓調頻的三相交流電輸出到負載。當變頻器剛上電時，由于直流側的平波電容容量非常大，充電電流很大，通常采用一個起動電阻來限制充電電流，常見的變頻起動兩種電路，變頻器通電充電完成后，控制電路通過繼電器的觸點或晶閘管將電阻短路，起動電路故障一般表現為起動電阻燒壞，變頻器報警顯示為直流母線電壓故障，一般設計者在設計變頻器的起動電路時，為了減少變頻器的體積選擇起動電阻，都選擇小一些，電阻值在10～50Ω，功率為10～50W。
操作顯示面板直接調試包括通電前的檢查、通電檢查、設置電動機參數及自動調諧、設置變頻器參數及空載試運行等步驟。
①通電前的檢查
變頻器通電前的檢查是變頻器調試操作前的基本環節，屬于最簡單的調試環節，主要是對變頻器及控制系統的接線以及初始狀態進行檢查。
變頻器通電前的檢查主要包括：a確認電源供電的電壓正確，輸入供電回路中連接好斷路器；b確認變頻器接地、電源電纜、電動機電纜、控制電纜連接正確可靠；c確認變頻器冷卻通風通暢；確認接線完成后變頻器的蓋子蓋好；d確定當前電動機處于空載狀態（電動機與機械負載未連接）。
②通電檢查
閉合斷路器，使變頻器通電，檢查變頻器是否有異常響聲、冒煙、異味等情況；檢查變頻器操作顯示面板有無故障報警信號提示，確定通電初始化狀態正常。若有異常現象，應立刻斷開供電電源。
③設置電動機參數及自動調諧
明確被控電動機的性能參數，也是調試前的必備工作。準確識讀被控電動機的銘牌參數，這些參數是變頻器設置過程中參數依據。
④設置變頻器參數
正確設置變頻器的運行控制參數，即在“F0”參數組下，設定控制方式、頻率設定方式、頻率設定、運行選擇等功能信怎。待參數設置完成后，按變頻器的“MENU/ESC”菜單鍵退出編程狀態，返回停機狀態。
按動變頻器顯示面板，進入F0.02參數，設置變頻器的控制方式為閉環矢量。→按動顯示面板，進入F0.03參數，設置變頻器頻率設定方式，→這里有多種數字設定，根據自己的需要，一般選擇“數字設定1”。→按面板顯示，進入F0.04參數，設置變頻器的頻率設定。→例如選擇30HZ或者50HZ。→按動面板顯示，進入F0.05參數，設置運行命令選擇方式，→例如變頻器鍵盤控制，即操作面板運行命令控制。→按動面板顯示，進入Fb.01參數，設置PG方向，例如→PG方向設為；正向。
⑤空載運行
上面參數設置完成后，在電動機空載狀態下，借助變頻器的操作顯示面板進行直接調試操作。
按RUN鍵，啟動變頻器運轉→在運轉中，按動上健或下鍵修改變頻器當前設定頻率，→在運行中，按FWD/REV鍵，改變電動機運行方向，→按ST0P鍵，電動機減速直到停機。→斷開斷路器，整個空載運行結束。
此時，還可以通過變頻器操作面板顯示進行電動機點動運行設置，→按動顯示面板→進入F2.15參數，設置變頻器的點動運行頻率，→例如10HZ，→按動顯示面板，進入F0.05參數，設置運行命令選擇方式。例如→鍵盤命令。點動健在面板上的代號為J0G。
只要熟悉了變頻器的功能代碼和輸入方式，對于千遍一律的變頻器設置就可以得心應手了。
