施耐德驅動板燒損維修小絕招
Schneider施耐德伺服驅動器維修常見故障：
無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、報錯等上電黑屏、 花屏、暗屏、觸摸失靈，按鍵損壞，電源板、高壓板故障，液晶、主板壞等

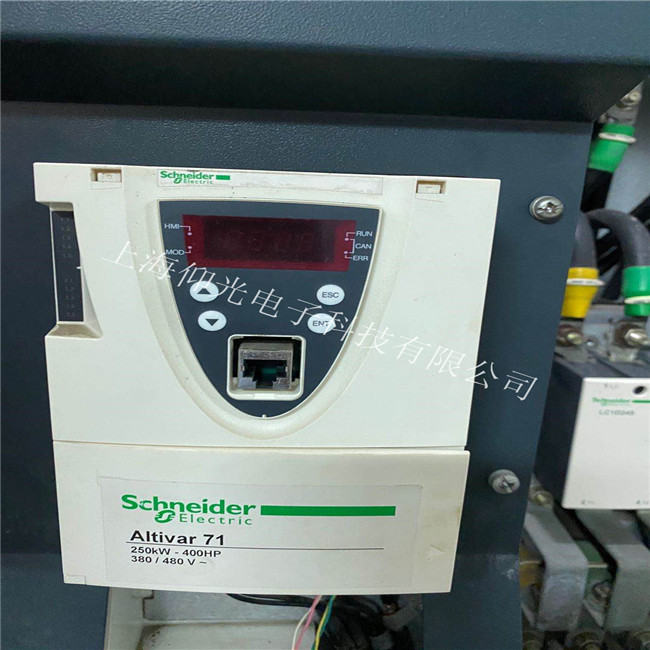

曾經維修了一臺施耐德驅動板，這臺機器的故障是驅動板燒毀故障，客戶反饋說這臺機器是在運行中出現的報警故障，沒有噪音有燒糊的味道傳出。故障雖然出現了但是尋找驅動板損毀的原因與其他的部件損壞成了最主要的，他們為了驗證故障在哪一個元件上,通電讓此系統模擬工作起來。將施耐德電源板與此板連接,電源板通電后檢測板上各芯片所需工作電壓正常,取信號發生器,將信號調至5V5012方波輸出,將方波信號串聯電阻加至光耦PC14及PC16的輸入端,用示波器檢測另兩個光耦PC13及PC15的輸出端,發現PC13沒有信號波形輸出,然后檢測PC13也沒有輸入信號,然后檢測PC14沒有輸出信號,PC14有輸入而沒有輸出,說明光耦功能已經損壞，及時的更換了光耦后復測各路的信號，但是不知施耐德驅動板又再次出現了時好時壞的故障，間隔一會有停機的現象。
施耐德驅動板燒損故障報警時好時壞的原因：
施耐德驅動板故障時好時壞故障一般懷疑電解電容的問題,但檢查機器電源部分的電容,發現并無異常,因為機器也能工作一段時間,基本上大功率驅動部分也不必過分糾結。重點檢查控制部分，類似于這種故障之前的維修時常會遇到的，最典型的一次是在維修一臺發那科的驅動板當時也是這樣時好時壞的故障，說是零件損壞對機器內部的元件檢查后并沒有任何的問題，于是還是從驅動板開始著手檢測。經過了三論的檢測最終查到是新更換的驅動板在安裝時有芯片端子對應出現的問題，不能正常的接觸重新的安裝后機器恢復了正常。
施耐德驅動板燒損故障的維修總結：
施耐德驅動板更換完新的后機器再次出現的時好時壞故障，檢測時發現此機先前有被維修過,所有1C都有人為加裝IC座,機器一段時間能夠正常工作,則C也應該都是好的,時好時壞故障由IC引起還未見過,所以也不考慮1C損壞的問題。那是不是1C和IC座有時接觸不好引起。將IC拔出并重新插入,主觀感覺一下接觸是否可靠,同時拔下1C時觀察1C的引腳,看看是否有銹蝕氧化情況。發現一個CD4025BE引腳氧化嚴重,把IC重新插入座子后,萬用表測量IC腳和座子引腳的接觸電阻約10幾歐姆,將1C引腳氧化層用刻刀刮干凈,1C插入重新測試接觸電阻0.19,為防接插不緊1C振松,使用熱熔膠將所有LC和C座點一下。施耐德機器經過這樣的處理先是在公司進行檢測運行正常后交用戶試機,客戶反映再無故障出現
