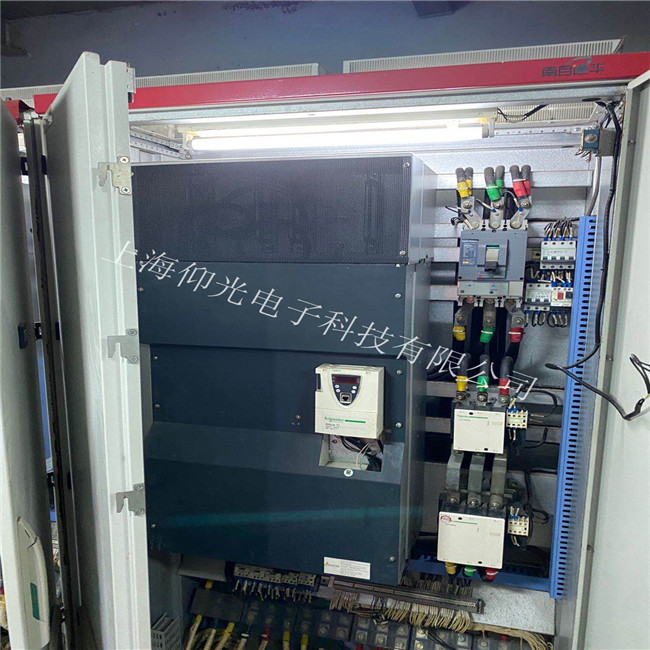

施耐德變頻器ATV71HD18N4Z上上電不顯示維修
施耐德系列變頻器維修不通電不顯示 施耐德變頻器常見故障有：上電無顯示、缺相、過流、過壓、欠壓
障原因分析：
將變頻器拆開，順便說一下，該結構的變頻器拆卸比較繁瑣，因為上蓋板不是特別好拆。該變頻器電源卡脈沖變頻器附近有一大片燒焦的痕跡，很明顯是開關電源負載短路，導致開關電源工作不起來。將該電源卡拆下，觸發逆變模塊，逆變模塊好。將該電源卡處理干凈，發現該電源卡的元器件上有很多腐蝕的痕跡，估計該變頻器使用在有腐蝕的場合。
由于變頻器的電源卡腐蝕，發生開關電源負載短路的幾率比較大。該變頻器開關電源損壞就是因為變頻器電源卡上短路導致。
維修過程：
清洗電源卡，更換掉損壞的二極管，修復損壞的線路。送電測試，發現開關電源還是沒有正常工作，過一會還發現更換的二極管又損壞了。繼續查找該線路，發現該線路負載上有個7915短路，將7915更換，同時將損壞的二極管更換。將電源板測試，送電后，開關電源各路電源工作正常，測試IGBT驅動線路，各路觸發線路工作正常。安裝好變頻器，測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
經驗總結：
遇到這個故障，并沒有上述講的順序來解決問題，而是走了不少彎路才解決的，所以對于其它維修工程師有很多的借鑒作用。我拿到機器是先檢查主回路的，發現沒有故障可測。然后檢測開關電源，把短接片拆掉，串聯了兩個燈泡后上電燈泡不亮。后來拆開施耐德的檢測電源開關，一通檢測后還是沒有問題。這個時候就一點蒙了。最后才檢測風扇故障。目測兩個風扇有一個沒有插電源，插上后發現還是來電不顯示。但是報警過熱故障，到這里我才找出問題所在，風扇短路故障引起的上電不顯示。最后調好變頻器參數，接好運行，再次上電后顯示運行正常，故障排除雖然說排除了故障是成功的，但是對于時間和維修效率上來說是失敗的，根據多次的維修經驗，遇到來電不現實故障我們建議先檢查風扇故障其次是開關電源和主回路故障。其中百分之60是風扇的問題。風扇其實是一個易耗品，每天不停歇的工作和吸收著大量的灰塵，發生故障也是不足為奇了。其實很多來電不現實故障在現場更換風扇后就能解決問題
施耐德變頻器常見故障
(1)施耐德變頻器OC報警,鍵盤面板LCD顯示:加、減、恒速時過電流。
(2)施耐德變頻器OLU報警,鍵盤面板LCD顯示:變頻器過負載。
(3) 施耐德變頻器OU1報警,鍵盤面板LCD顯示:加速時過電壓。
(4) LU報警,鍵盤面板LCD顯示:欠電壓。
(5)EF報警,鍵盤面板LCD顯示:對地短路故障。
(6)Er1報警,鍵盤面板LCD顯示:存貯器異常。
(7)施耐德變頻器Er7報警,鍵盤面板LCD顯示:自整定不良。
