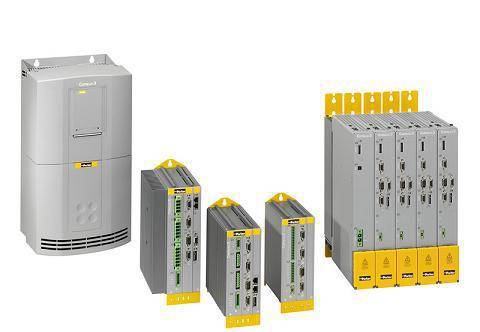

派克驅動器 HID8DSC1 出現過載故障（通常顯示Overload或OL報警），可按以下步驟進行系統性排查與修復：
-
負載過大：電機拖動的設備（如泵、風機、傳送帶）存在卡滯、軸承損壞或潤滑不良，導致阻力增大。
-
慣性匹配不當：負載慣量遠超驅動器允許范圍（一般要求負載慣量≤電機慣量的 5 倍），啟動時電流過大。
-
電流限幅設置過低：參數中設定的最大電流小于電機額定電流（如 F02 組電流限幅參數）。
-
加減速時間過短：加速時間不足（如 F03 組）導致啟動電流峰值過高。
-
電機參數不匹配：未正確設置電機額定功率、電流、轉速等參數（如 F01 組）。
-
IGBT 模塊損壞：長期過載運行導致功率模塊過熱燒毀。
-
電流檢測電路異常：霍爾傳感器或采樣電阻損壞，導致電流檢測失真。
-
散熱系統失效：風扇停轉、散熱片堵塞，造成驅動器內部溫度過高。
-
電網電壓波動：輸入電壓過高或過低（如 ±10% 范圍外）導致驅動器過流。
-
電磁干擾：附近設備（如電焊機、變頻器）產生的干擾使驅動器誤動作。
-
手動盤車：斷電后手動轉動電機軸，檢查是否有卡滯或異響。若無法轉動，檢查聯軸器、傳動帶或負載設備（如泵葉輪是否卡死）。
-
脫開負載測試：將電機與負載分離，空載啟動驅動器。若空載正常，說明故障在負載端；若仍過載，需檢查驅動器。
-
恢復出廠設置：通過面板或參數 F00.17（部分型號）恢復默認參數，重新設置電機銘牌參數（功率、電流、極數等）。
-
調整加減速時間：逐步增加加速時間（如從 5s→10s），觀察啟動電流是否降低。
-
增大電流限幅：在電機允許范圍內，適當提高電流限幅參數（如設為電機額定電流的 1.2 倍）。
-
IGBT 模塊測試：
-
斷電并放電后，拆下 IGBT 模塊連接線。
-
用萬用表二極管檔測量 IGBT 各引腳間阻值（正常約幾百 Ω），若阻值為 0 或∞，說明模塊擊穿。
-
更換同型號 IGBT 模塊（注意散熱膏涂抹均勻，扭矩符合規格）。
-
電流傳感器檢測：
-
測量傳感器輸出電壓是否隨電流變化線性波動（需通電測試，注意安全）。
-
若輸出異常，更換電流傳感器。
-
散熱系統檢查：
-
清理散熱片灰塵，確保風扇正常運轉（可用手撥動扇葉檢查靈活性）。
-
更換損壞的風扇（注意電壓、轉速匹配）。
-
電源質量測試：
-
用萬用表監測輸入電壓，確保在額定范圍（如 380V±10%）。
-
檢查電網是否有頻繁跳閘或其他設備異常，排除共模干擾。
-
接地與屏蔽：
-
確認驅動器接地良好（接地電阻 < 10Ω）。
-
檢查信號線是否使用屏蔽線，且屏蔽層單端接地。
-
間歇性過載報警
-
檢查電機電纜是否破損導致接地短路。
-
監測驅動器內部溫度（通過參數查看），若超過 70℃，加強散熱。
-
輕載下仍報警
-
檢查編碼器反饋（若有）是否正常，聯軸器是否松動導致速度反饋偏差。
-
懷疑軟件故障時，嘗試升級驅動器固件（需備份原有參數）。
-
空載運行
-
不帶負載啟動驅動器，觀察電流值（應≤電機額定電流的 30%）。
-
運行 10 分鐘以上，檢查是否有異常溫升或報警。
-
帶載測試
-
逐步增加負載，監測電流變化。若電流隨負載線性上升且不超過限幅值，說明修復成功。
-
在額定負載下連續運行 30 分鐘，確認溫度穩定在 60℃以下。
-
安全操作：維修前必須斷電并等待電容放電（約 10 分鐘），避免觸電。
-
備件更換：IGBT 模塊、電流傳感器等關鍵部件需使用原廠或兼容型號，避免參數不匹配。
-
記錄參數：維修前備份原有參數，以便恢復個性化設置。
|
故障現象
|
可能原因
|
解決方法
|
|
啟動時立即過載報警
|
負載卡死、加減速時間過短
|
檢查機械結構、延長加減速時間
|
|
運行中頻繁過載
|
電流限幅過低、散熱不良
|
增大電流限幅、清理散熱系統
|
|
輕載下仍報警
|
電流傳感器故障、IGBT 損壞
|
更換傳感器或 IGBT 模塊
|
|
間歇性過載（無規律）
|
電纜破損、接地不良
|
檢查電纜絕緣、加固接地
|
通過以上步驟，通常可定位并修復 HID8DSC1 的過載故障。若問題仍未解決，建議聯系派克授權服務中心，提供故障代碼和詳細運行數據（如電流波形），以便進一步診斷。
