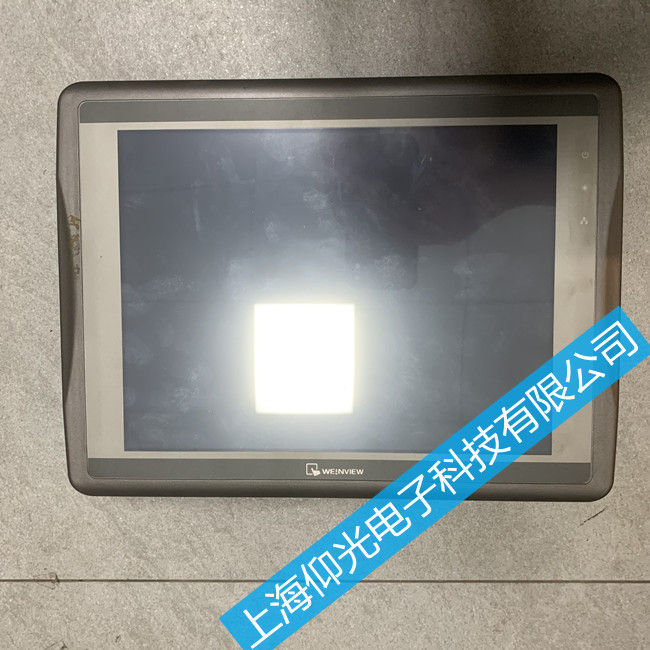

威綸通觸摸屏TK6070iP觸摸屏常見故障與維修方法
威綸通觸摸屏常見故障與維修方法
1. 顯示類故障
白屏/黑屏/花屏
可能原因：主板供電異常（如保險電阻開路）、液晶驅動電路故障、屏線接觸不良或背光模組損壞。
維修步驟：
檢查電源電壓是否穩定（±5V、±24V等）。
測量屏線接口供電，排查保險電阻或DC-DC電壓轉換電路。
若背光正常但無顯示，需更換液晶面板或主板。
顯示豎條/橫條
原因：液晶面板物理?yè)p傷或主板信號傳輸故障。
2. 觸摸類故障
觸摸無反應或偏移
可能原因：表面聲波反射條紋積塵、觸摸屏未校準、硬件（控制卡或信號線）故障26。
解決步驟：
清潔屏幕四周邊框的聲波反射條紋。
通過設備設置程序重新校準觸摸屏。
檢查信號線連接及控制卡狀態。
部分區域失靈
原因：觸摸面板物理?yè)p傷（如裂紋）或銀漿線電阻異常，需更換觸摸面板。
3. 通訊故障
通訊時斷時續或無響應
可能原因：接地不良（需Class-3接地，電阻＜100Ω）、通訊線纜過長或受電磁干擾、串口針腳接觸不良。
解決步驟：
檢查接地是否可靠，使用屏蔽線纜并單獨走線槽。
確認通訊協議（RS-232/485/422）與接線腳位匹配（參考COM口定義）。
威倫觸摸屏故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
