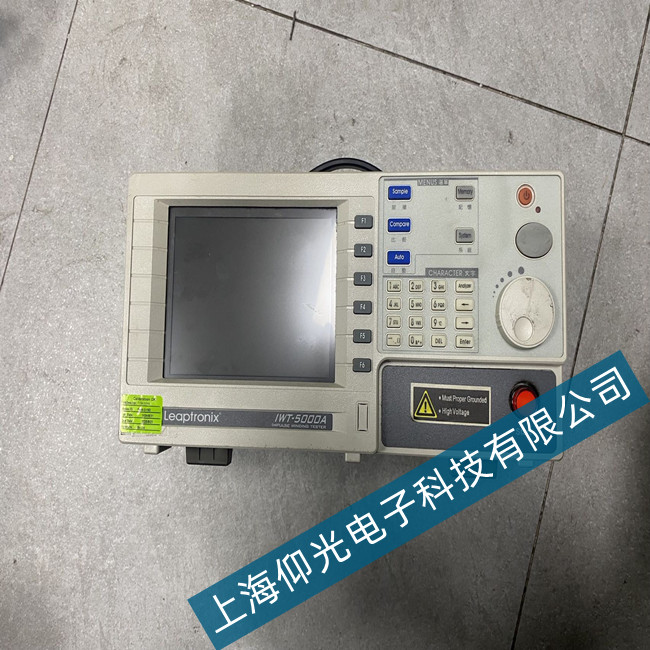

Leaptronix IWT-5000A 邏輯分析儀故障維修
Leaptronix IWT-5000A 邏輯分析儀出現故障，會影響信號分析工作，需系統排查維修。下面從常見故障現象入手，給出針對性解決方法。
一、無法開機故障
若邏輯分析儀無法開機，先檢查外部供電。確認電源線連接牢固，無破損、斷裂，使用萬用表檢測插座電壓是否正常，若電壓異常，排查供電線路問題；若供電正常，查看儀器電源開關是否損壞，保險絲是否熔斷，若保險絲熔斷，更換同規格保險絲。若上述操作后仍無法開機，可能是電源模塊故障，需專業人員檢測電源模塊中的變壓器、整流橋、濾波電容等元件，判斷是否存在短路、開路等問題，并進行維修或更換。
二、屏幕顯示異常
出現屏幕無顯示、花屏、黑屏等情況，先檢查屏幕與主板連接線是否松動、氧化，重新插拔連接線并清潔接口。若問題依舊，檢查屏幕背光驅動電路，測量背光驅動芯片的供電電壓、控制信號是否正常，若供電異常，檢查相關電源線路；若控制信號異常，檢查連接的主控芯片是否故障。若背光驅動電路正常，可能是屏幕本身損壞，需更換同型號屏幕。
三、信號采集異常
當采集不到信號或采集信號不準確時，檢查探頭連接是否正確、牢固，探頭是否損壞。使用標準信號源輸入信號，檢測邏輯分析儀能否正常采集，若不能，檢查輸入通道的前端調理電路，包括衰減器、放大器、濾波器等元件，使用示波器觀察各節點信號波形，判斷元件是否失效。若前端調理電路正常，可能是 ADC 采樣電路或 FPGA 處理模塊故障，需進一步檢測 ADC 芯片的供電、時鐘、控制信號，以及 FPGA 的程序運行情況，必要時重新燒錄程序或更換芯片。
四、數據存儲與傳輸故障
若出現數據無法存儲或傳輸錯誤，檢查存儲介質是否損壞，如 SD 卡是否可讀、硬盤是否有壞道，更換存儲介質測試。檢查數據傳輸接口，如 USB、以太網接口，查看接口是否松動、氧化，使用其他設備測試接口功能是否正常。若接口正常，檢查數據傳輸驅動程序是否安裝正確、版本是否兼容，重新安裝或更新驅動程序。若仍無法解決，可能是主控芯片的數據處理模塊故障，需專業人員進行檢測維修。
在維修 Leaptronix IWT-5000A 邏輯分析儀過程中，對于不熟悉的電路和元件，切勿盲目操作，以免造成二次損壞。若自行維修困難，建議聯系廠家售后或專業維修機構，借助專業設備和技術進行故障診斷與修復。
