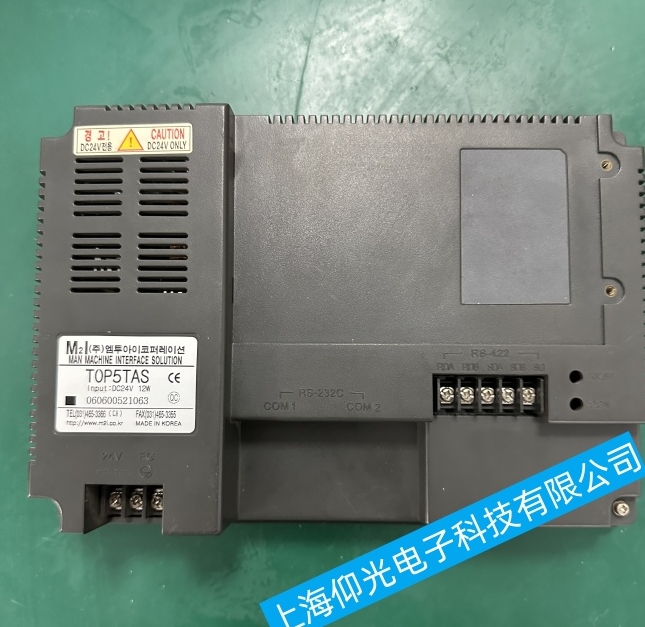

貝爾觸摸屏E1151作為工業自動化領域廣泛應用的交互設備，其通訊穩定性直接影響生產效率。然而，在實際使用中，通訊中斷、數據傳輸異常等問題頻發。本文結合典型案例，系統解析通訊故障的成因及維修策略。
一、通訊故障的三大核心誘因
物理連接異常
通訊線纜松動、斷裂或接口氧化是常見問題。某食品包裝設備案例中，因RS485線纜A/B線間絕緣電阻降至0.3MΩ，導致通訊信號衰減超60%，觸發"COM PORT ERROR"報警。維修時需用萬用表檢測線纜電阻，確認無短路或斷路，并清潔接口氧化層。
協議參數錯配
設備間通訊協議、波特率、站號等參數不一致會直接導致通訊失敗。某汽車焊接生產線案例中，觸摸屏設置為Modbus RTU協議（波特率9600），而PLC誤配為Modbus TCP協議，引發持續通訊中斷。需通過設備參數界面逐項核對協議類型、數據位（8位）、停止位（1位）及校驗方式（無校驗）。
硬件模塊損壞
主板通訊芯片、電源模塊或接口電路故障是深層原因。某化工控制柜案例中，因環境濕度長期達85%RH，導致主板通訊接口電路板霉變，引發間歇性通訊丟失。維修時需拆解設備，用紅外測溫儀檢測芯片溫度異常，并觀察電容鼓包、電阻燒焦等物理損傷。
二、系統化貝爾觸摸屏維修四步法
物理層檢測
檢查通訊線纜是否采用屏蔽雙絞線，彎曲半徑是否符合標準（≥6倍線徑）。
使用示波器抓取TX/RX信號波形，正常通訊時應呈現規則方波。某維修案例中捕獲到畸變波形，定位為光耦隔離芯片損壞。
確認終端電阻匹配，RS485總線需在首尾端并聯120Ω電阻。
協議層驗證
通過設備日志讀取通訊錯誤代碼，如"0x03"表示校驗錯誤，"0x0A"表示超時。
使用Modbus Poll等診斷工具模擬PLC發送指令，驗證觸摸屏響應。某案例中通過該方式發現觸摸屏固件存在邏輯漏洞，導致數據包解析異常。
硬件層診斷
測量主板電源模塊輸出電壓，確認+5V、+12V供電穩定。某維修案例中因電源芯片擊穿導致電壓跌落至3.2V，引發通訊中斷。
檢查通訊芯片（如MAX485）引腳焊點，用熱風槍重焊虛焊點。某案例通過此方法修復接觸不良導致的通訊時斷時續。
環境干擾排查
在變頻器、伺服驅動器等強干擾源附近工作時，用頻譜分析儀檢測干擾頻段。某維修案例通過加裝磁環將干擾強度降低40dB，恢復通訊穩定。
確保設備接地電阻小于4Ω，避免共模干擾。
三、預防性維護建議
定期巡檢：每季度檢查通訊線纜連接狀態，清潔接口氧化層。
參數備份：修改通訊參數前備份原始配置，避免誤操作導致系統癱瘓。
環境控制：在控制柜內安裝溫濕度傳感器，確保環境溫度低于55℃、濕度低于85%RH。
備件管理：儲備常用通訊芯片（如MAX485）、終端電阻等關鍵元件，縮短維修周期。
某鋼鐵企業案例顯示，通過實施上述預防性維護策略，貝爾觸摸屏E1151的平均無故障時間從4500小時提升至9200小時，維修成本降低58%。實踐表明，系統化的故障排查與預防性維護是保障設備通訊穩定性的關鍵。
