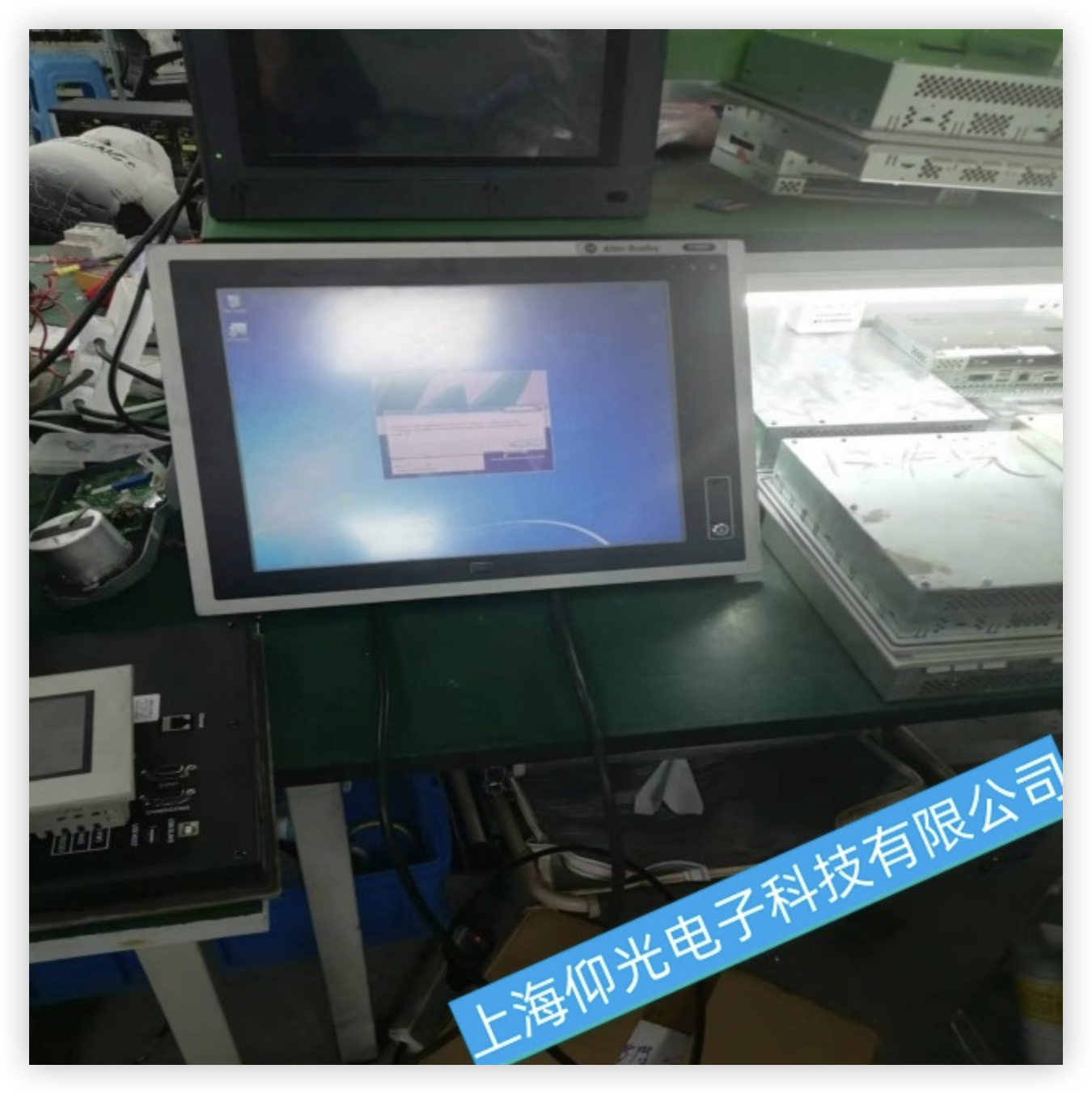

在工業自動化場景中，AB工控機觸摸屏開機后屏幕亮度異常偏暗的故障頻發，直接影響設備操作效率與生產連續性。本文從硬件電路、軟件配置、環境干擾三個維度，系統分析該故障的技術成因，并提出針對性維修方案。
一、硬件故障：背光系統與電源模塊的失效風險
1. 背光燈管老化或驅動電路故障
背光系統是液晶屏顯示的核心組件，其故障率占屏幕暗故障的60%以上。當燈管出現燈絲斷裂、熒光粉衰減時，會導致亮度衰減；而驅動電路中的升壓變壓器、電容元件性能劣化，則可能引發輸出電壓不足。維修時需用示波器檢測背光驅動板輸出波形，若電壓低于額定值（通常為12-24V），需更換燈管或驅動芯片。
2. 電源模塊輸出異常
AB工控機電源模塊需同時為主板、觸摸屏、背光系統供電。若電源板上的DC-DC轉換電路損壞，可能導致12V背光供電線路電壓跌落。通過萬用表測量電源接口各路輸出電壓，若發現背光供電端電壓波動超過±5%，需重點檢查電源濾波電容、穩壓芯片及反饋電路。
二、軟件配置：參數錯配與系統沖突
1. 亮度調節參數異常
部分AB工控機采用軟件控制背光亮度，若操作系統注冊表中的亮度參數被誤修改，或觸摸屏驅動與系統不兼容，可能導致亮度鎖定在低值狀態。維修時需進入設備管理器，檢查顯示適配器屬性中的亮度調節選項，并通過廠商提供的配置工具重置參數。
2. 系統固件版本過舊
固件缺陷可能引發背光控制邏輯錯誤。例如，某型號AB工控機在V1.2版本固件中存在背光PWM信號生成異常問題，升級至V1.5版本后可解決。維修時需通過廠商提供的固件更新工具，按照“備份配置-刷寫固件-恢復參數”的流程操作。
三、環境干擾：電磁與物理因素疊加影響
1. 強電磁干擾導致信號失真
在變頻器、電焊機等設備附近運行的AB工控機，其背光控制信號可能因電磁干擾產生畸變。維修時需用頻譜分析儀檢測通信線路上的噪聲頻譜，若在100kHz-10MHz頻段出現異常峰值，需為信號線加裝磁環濾波器，并確保設備接地電阻小于4Ω。
2. 物理連接松動或氧化
長期振動可能導致液晶屏排線、背光供電接口接觸不良。維修時需拆解屏幕組件，用酒精棉簽清潔接口觸點，并重新插拔排線。對于FPC柔性排線，需檢查折彎處是否出現裂紋，必要時更換新排線。
四、維修流程優化建議
分級診斷：按“外觀檢查→電源測試→信號檢測→軟件排查”的順序逐步定位故障。
備件管理：建立常用備件庫，包括背光燈管、驅動芯片、電源模塊等，縮短維修周期。
預防性維護：每季度對工控機進行清潔除塵，檢查散熱風扇轉速，避免因過熱導致元件早衰。
AB工控機觸摸屏屏幕暗故障的修復需結合硬件檢測、軟件調試與環境優化。通過系統化排查與標準化操作，可顯著提升維修效率，保障工業生產線的穩定運行。對于復雜故障（如主板級損壞），建議聯系專業維修團隊，避免因操作不當引發二次故障。
