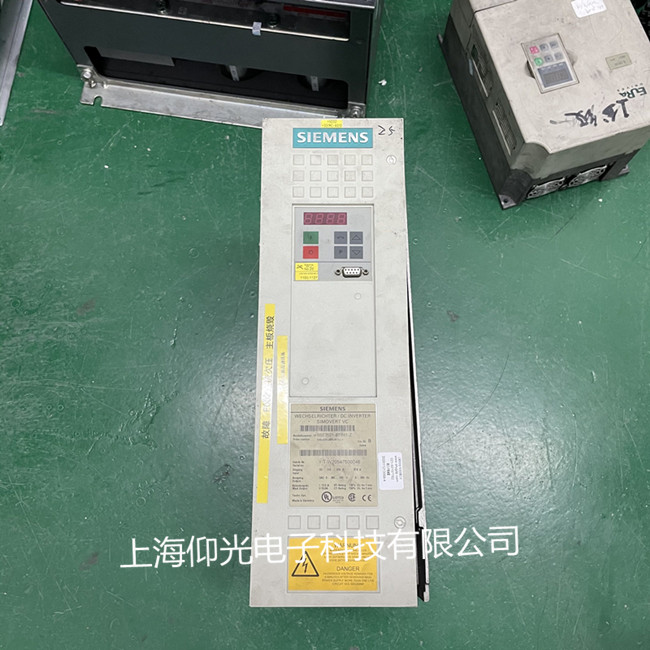

西門子變頻器維修常見故障：
故障代碼：F008 DC linkundervoltage
直流母線電壓（P071線電壓）降到其值的76（%）以下，當動能緩沖勢能時，降至61（%）以下。
處理對策：
n檢查整流/回饋單元輸出是否正常
n使用r006參數檢查直流母線電壓是否為540V左右；
n檢查直流側工作接觸器動作是否正常，接點閉合是否完好（接點接觸不好會造成壓降過大，導致F008）；
n如果變頻器D+/D-接線端電壓正常，但r006電壓小，則需檢查變頻器內部熔斷器。
注：該故障一般發生變頻器送電后的正常工作過程中，與預充電回路無關，多由外部故障引起，如整流單元無輸出或輸出電壓波動大，或者逆變器直流側主回路開路故障等。
F011 Overcurrent
該裝置由于過電流而關機，超過關機門檻極限
處理對策：
n檢查變頻電機繞組阻值是否平衡，有無接地或短路故障，正確使用搖表檢查接地情況；
n檢查電機軸承是否異常，地腳螺栓油污松動，與減速機的接手有無異常；
n檢查機械負載是否正常，有無卡阻，或瞬間過負載；
n新投用的調速裝置應檢查電機與變頻器是否匹配，參數設置是否正確。
西門子變頻器常見故障分析及處理
為了對變頻器的好壞作一個初步的判斷，我們可以先對它做一個靜態測試，主要是對直流中間電路和igbt的檢測，用萬用表檢測其內部保險是否燒斷、中間濾波電容的容量及是否擊穿、igbt的續流二極管是否損壞等。因為變頻器同一種報警可以由底板、cuvc板、通訊板共同造成，所以發現故障時不要盲目判斷，引起工作的繁瑣和時間的浪費。
1、e報警
西門子變頻器“e”報警（據分析其原因為：底板（15v過低），cuvc板（5v電壓沒傳到指定地點，cuvc板有短路故障）等。
�。�1）西門子變頻器6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：
更換cuvc板送電開機，液晶顯示屏仍顯示“e”報警，說明故障原因不在cuvc板而在底板；
檢查底板，用萬用表測底板各電壓，發現15v明顯偏低，查8腳軟啟動電壓是0.5v（正常值為3.85v）經查5v正常，q2觸發電壓正常，用萬用表測q2有故障換新后電壓回復正常，15v輸出正常，恢復變頻器接線，輸入參數，啟動變頻器運行正常，
3、 008報警
“008”為開機封鎖報警，變頻器不能啟動，故障原因：在上電后變頻器對其測試點進行檢測，如果條件達到，cuvc板輸出信號將充電電阻用并聯的繼電器短封，給變頻器以更大的電流使之運行，否則將在屏幕上顯示“008”并且無法啟動。
�。�1）6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
處理情況：30（下）為008檢測點（正常為15v），測30（下）沒有15v，k1已經閉合，查q3發射極有15v基極電壓正常，懷疑q3損壞，換新以后送電，一切正常。
�。�2）西門子變頻器6se7022－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
處理情況：更換cuvc板正常，說明故障在cuvc，經查為與之相連的r652和r658損壞造成的，換新后試車，一切正常
4、f002報警
6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“f002”電壓過低報警
處理情況：查母線直流540v正常，說明底板電壓檢測系統出現故障，經檢測直流母線540v電壓經電阻串聯通過tl084傳信號給cuvc板，如果檢測電壓低于參數p071所設置的數值將會停止電機并發出報警，用萬用表電壓檔測tl084端無有電壓（正常值因為2.38v），再用電阻檔測串聯的30個電阻發現有兩個因腐蝕已經斷路致使信號無法傳遞，更換電阻后，送電試車一切正常
