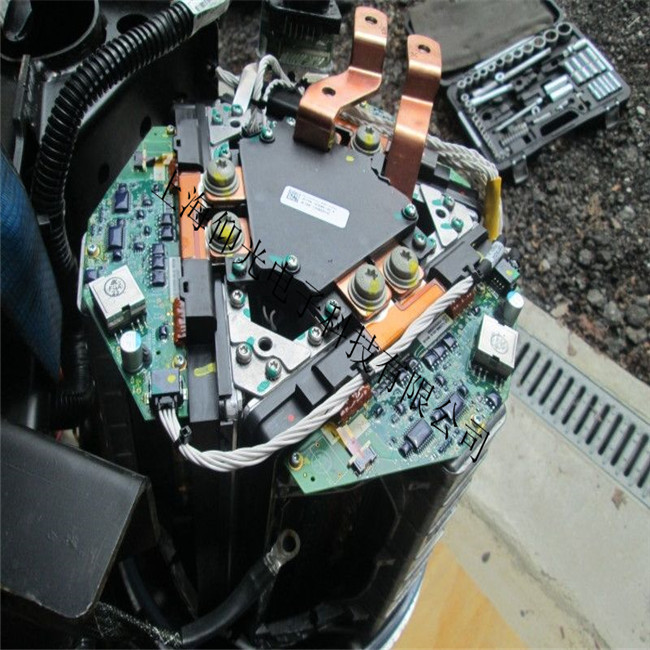

特斯拉 Tesla電動汽車控制器常見保險絲管熔斷的故障檢修
常見的故障維修：
由于電動汽車充電器的輸入電路工作在高電壓、太電流的狀態下，因此，故障率最高。如高壓大電流整流三極管、濾波電容、開關功率管等;其次較易損壞的就是輸出整流部分的整流二極管、保護二極管、濾波電容、限流電阻等;再就是脈寬調制控制器的反饋部分和保護電路部分。
1.保險絲管熔斷
一般情況下，保險絲管熔斷說明充電器的內部電路存在短路或過流的故障。這是由于充電器長時間工作在高電壓、大電流的狀態下，內部器件的故障率較高所致。另外，電網電壓的波動，浪涌都會引起充電器內電流瞬間增大而使保險絲熔斷。
維修方法∶首先仔細查看電路板上面的各個元件，看這些元件的外表是否被燒糊或有電解液溢出，聞—聞?dòng)袩o異昧。再測量電源輸入端的電阻值，若小于20OkΩ，則說明后端有局部短路現象，然后分別測量4只整流二極管正，反電阻值和兩個限流電阻的阻值，看有無短路或燒壞的;最后再測量電源濾波電容是否能進行正常充放電、開關功率管是否擊穿損壞、UC3842及周圍元件是否擊穿，燒壞等。需要說明的是，因是在路測量，有可能會使測量結果有誤或造成誤判，因此必要時可把元器件焊下來測量。如果仍然沒有上述情況，則測量一下輸入電源線及輸出電源線是否內部短路。一般情況上，在熔斷器熔斷故障中，整流二極管，電源濾波電容、開關功率管、UC3842是易損件，損壞的概率可達95%以上，要著重檢查這些元器件，就很容易排除故障。
1、特斯拉 Tesla電動汽車控制器功率器件損壞
功率器件的損壞，一般有以下幾種可能：電機損壞引起的；功率器本身的質量差或選用等級不夠引起的；器件安裝或振動松動引起的；電機過載引起的；功率器件驅動電路損壞或參數設計不合理引起的。
2、控制器內部供電電源損壞
3、控制器工作時斷時續
4、連接線磨損及接插件不良或脫落引起控制
1 供電電路
2 PWM脈沖形成電路
3 電動機驅動電路
4 調速控制電路
5 欠電壓電路
6 制動控制電路
