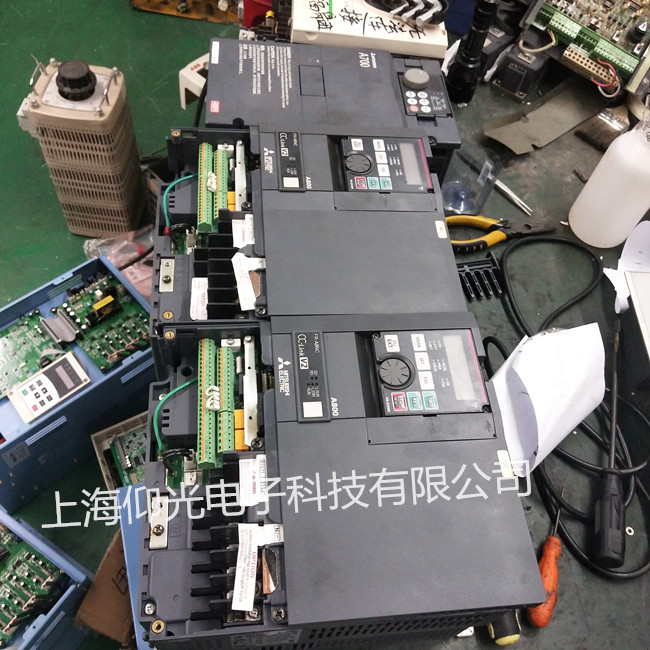

三菱變頻器故障維修報警代碼之嚴重故障
代碼 故障名稱 檢查要點
E.OC1 加速時過電流斷路是否急加速運轉 輸出是否短路，主回路電源(R,S,T)是否供電。
E.OC2 定速時過電流斷路 負荷是否有急速變化，輸出是否短路。
E.OC3 減速時過電流斷路 是否急減速運轉，輸出是否短路，電機的機械制動是否過早
E.OV1 加速時再生過電壓斷路 加速度是否太緩慢。
E.OV2 定速時再生過電壓斷路 負荷是否有急速變化。
E.OV3 減速，停止時再生過電壓斷路 是否急減速運轉。
E.THM 電機過負荷斷路(電子過流保護) 電機是否在過負荷狀態下使用。
E.THT 變頻器過負荷斷路(電子過流保護) 電機是否在過負荷狀態下使用。
E.IPF 瞬時停電保護 調查瞬時停電發生的原因
E.UVT 欠壓保護 有無大容量的電機啟動，P，P1之間是否接有短路片或直流電抗器。
E.FIN 散熱片過熱 周圍溫度是否過高，冷卻散熱片是否堵塞。
E.GF 輸出側接地故障過電流保護 電機，連接線是否接地
E.OHT 外部熱繼電器動作 電機是否過熱。在Pr.180～Pr.186(輸入端子功能選擇)中任一個，設定值7(OH信號) 是否正確設定。
三菱變頻器維修故障：

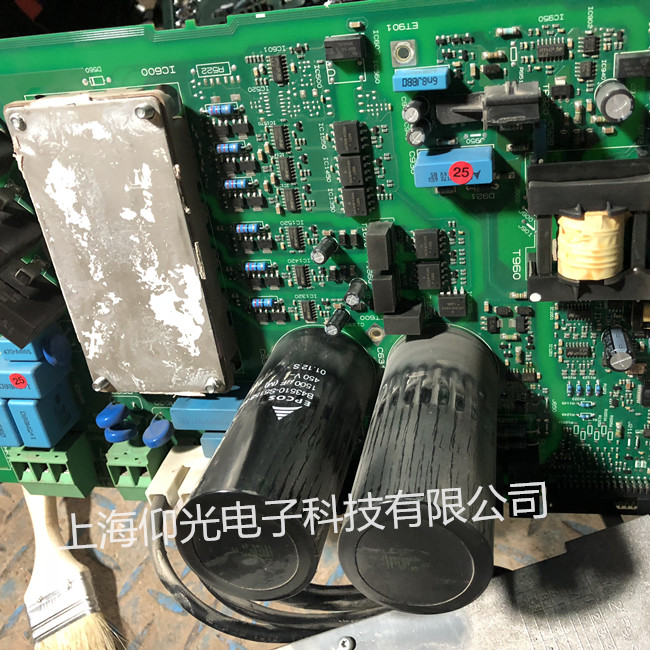

一、常見故障分析
1、UVT故障
UVT為欠壓故障，相信很多客戶在使用中還是會碰到這樣的問題，
三菱變頻器常見的欠壓檢測點都是直流母線側的電壓，經大阻值電阻分壓后采樣一個低電壓值，與標準電壓值比較后輸出電壓正常信號，過壓信號或是欠壓信號。對于三菱A500系列變頻器電壓信號的采樣值則是從開關電源側取得的，并經過光電耦合器隔離，在維修過程中，發現光耦的損壞在造成欠壓故障的原因中占有了很大的比重。
2、E6、E7故障
E6、E7故障對于廣大用戶來說一定不陌生，這是一個比較常見的三菱變頻器典型故障，當然損壞原因也是多方面的。
(1)集成電路1302H02損壞。這是一塊集成了驅動波形轉換，以及多路檢測信號于一體的IC集成電路，并有多路信號和CPU板關聯，在很多情況下，此集成電路的任何一路信號出現問題都有可能引起E6、E7報警;
(2)信號隔離光耦損壞。在IC集成電路1302H02與CPU板之間有多路強弱信號需要隔離，隔離光耦的損壞在元器件的損壞比例中還是相對較高的，所以在出現E6、E7報警時，也要考慮到是否是此類因素造成的;
(3)接插件損壞或接插件接觸不良。由于CPU板和電源板之間的連接電纜經過幾次彎曲后容易出現折斷，虛焊等現象，在插頭側如果使用不當也易出現插腳彎曲折斷等現象。以上一些原因也都可能造成E6、E7故障的出現。
3、常見系列產品故障
市場上正在推廣使用的就是A700系列、E700系列、F700系列和D700系列。
(1)對于A700系列，有時會碰到UV(欠壓)故障，可以檢查一下整流回路。A700系列7.5kW以下變頻器的整流橋內置一個可控硅，變頻器在正常運行時用于切斷充電電阻，內置可控硅的損壞會導致欠壓故障的出現。開關電源損壞也是A700系列變頻器的常見故障，而常見的損壞器件就是一塊M51996波形發生器芯片，此芯片的損壞通常是由于工作電壓的突變而導致的。較容易出現問題的地方主要有芯片14腳的電源，調整電壓基準值的7腳，反饋檢測的5腳，以及波形輸出的2腳等。此外，在平時維修中，還會經常碰到CPU板的損壞。常見的故障報警有E6、E7，而損壞器件也主要集中在CPU板的程序存儲芯片，以及一些接口芯片上。
(2)對于E700系列變頻器，碰到的常見故障有Fn故障，此故障主要由于風扇的損壞而引起的。但變頻器在有報警的時候并不封鎖輸出。
功率模塊的損壞，也是主要出現在E700系列變頻器。對于小功率的變頻器，由于是集成了功率器件，檢測電路于一體的智能模塊，當模塊損壞時只能更換，但維修成本較高，已無維修價值。而對于5.5KW，7.5KW的E500系列變頻器，選用7MBR系列的PIM功率模塊，更換的成本相對較低，對此類變頻器的損壞可以做一些維修。
二、三菱變頻器故障代碼：
1.如果三菱變頻器的屏幕上顯示故障代碼E.OC1，那么就代表變頻器加速的時候，過電流可能出現了加速運轉的情況。我們需要檢查變頻器的輸出有沒有短路，主電源工作是否正常;
2. 如果 三菱變頻器的屏幕上顯示故障代碼 E.OC2，那么就可能出現了過電流在加速的時候斷路的情況，我們需要檢查變頻器的輸出有沒有發生短路;
3. 如果 三菱變頻器的屏幕上顯示故障代碼 E.OC3 ，那么就代表著過電流在減速的時候發生了斷路的情況，我們也要檢查輸出有沒有短路，制動動作是不是發生地太早;
4. 如果 三菱變頻器的屏幕上顯示故障代碼 E.OV1，那么 過電壓 在加速的時候發生了斷路的情況，我們需要檢查過電壓的速度是不是太過緩慢。
5. 如果 三菱變頻器的屏幕上顯示故障代碼 E.OV2，那么 過電壓在 定速的時候發生了斷路的情況，我們需要檢查變頻器的負荷有沒有發生急速的變化。
6. 如果 三菱變頻器的屏幕上顯示故障代碼 E.OV3，那么就代表著 過電壓 在 減速或者是 停止的時候發生了 斷路的情況，我們需要檢查變頻器是否在 急減速的狀態下運轉的;
7. 如果 三菱變頻器的屏幕上顯示故障代碼 E.THM，那么我們 就 需要檢查變頻器 是不是處在 過負荷狀的狀態下工作的;
8. 如果 三菱變頻器的屏幕上顯示故障代碼 E.THT，變頻器就是提示我們要檢查變頻器是不是在過于負荷的狀態下進行工作的;
9. 如果 三菱變頻器的屏幕上顯示故障代碼 E.IPF，那么就代表著變頻器發了停電保護的情況，我們需要調查為什么會發生瞬時停電;
10. 如果 三菱變頻器的屏幕上顯示故障代碼 E.UVF，那么就代表著變頻器發生了欠壓保護的情況，我們需要檢查P和P1之間有沒有短路。
