臺達變頻器常見報警故障維修分析：
1：面板顯示CF3故障：出現故障的原因可能有三種：
1、直流電壓檢測壞。
2、控制卡損壞。
3、U相、W相傳感器損壞。 首先，檢測種可能性。測試輸入電壓為380V,用通訊軟件讀變頻器的直流電壓，
顯示為540VDC，正常！排除直流電壓檢測故障原因。如果以上數據不正常，就可以判定是直流電壓檢測問題。
其次，檢測控制卡狀況。更換一塊良好的控制卡，上電，還是顯示 “CF3”故障報警。說明原來的控制卡沒問題。
如果顯示正常，設置參數，變頻器開機運行正常，說明是原來的控制卡壞。需要做進一步的板卡線路檢修。
后，測試U/W相霍爾監測單元，這是臺達變頻器該故障損壞率比較高的地方。可以將霍爾元件拆下測試其輸出電壓，如果其超出正常的范圍，就可以判定其損壞。
2：臺達A系列報 CF1 CF2故障：儲存器問題，更換后設容量。
3：面板顯示HPF故障(控制器保護線路異常)：可能互感器損壞
4：上電面板顯示OH故障： 風扇損壞。
5：臺達變頻器報OU故障：上電報過電壓，且不能復位.故障原因為直流回路電壓檢測電路故障,造成誤報警.需檢查電壓檢測電路.可能為電壓檢測電路的IC損壞.
6：臺達變頻器報GFF故障：接地故障，上電顯示GFF可能為電流互感器不良,或互感器后續模擬信號處理電路不良.給驅動板上直流電，（不接模塊的情況下）測量電流互感器輸出腳應該為0V，如果有電壓輸出及為不良。
OL 輸出電流電機可承受的電流。
OL1 內部電子熱動電驛保護動作。（電機負載大）
OL2 電機負載太大。
OV 是過壓的意思
是上電跳OV 還是在停機的時候跳OV？
停機時跳OV 那就把減速時間設置長一點
上電就跳OV 那就看看輸入電壓是否偏高
假如輸入正常，那么可以判斷是變頻器內部采樣電路出問題了 需要送修
故障代碼occ，交流電機驅動偵測輸出側有異常突增的過電流產生。
1、檢查電機額定與電流驅動器額定是否相匹配
2、檢查交流電機驅動器U-V-W見有無短路
3、檢查與電機連線是否有短路現象或接地
4、檢查交流電機驅動器與電機的落地有無松動
5、加長加速時間
6、檢查是否電機是否有超額負載
故障代碼ocR，加速過程過電流：
1、檢查交流電機驅動器與電機的螺絲有無松動
2、檢查U-V-W到電機之配線是否絕緣不良
3、增加加速時間
4、減低轉矩提升設定值
5、更換較大輸出容量交流電機驅動器

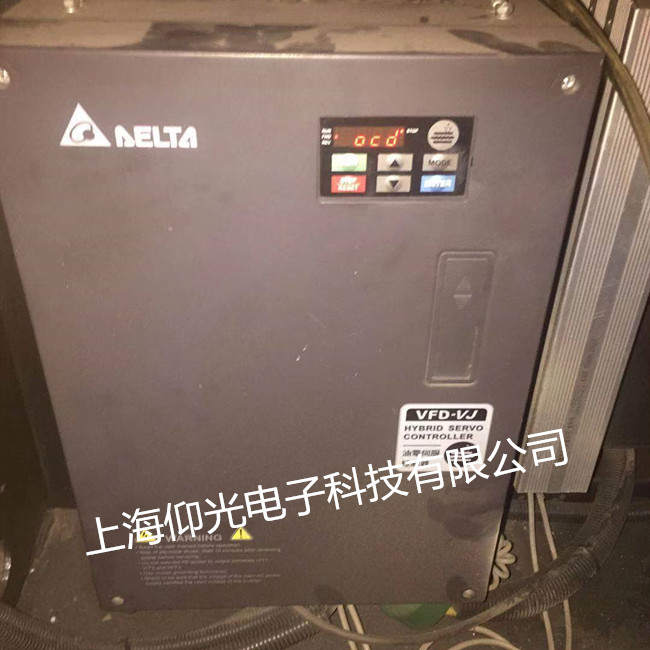

故障代碼ocd，減速過程過電流：減速時間過長
1、檢查U-V-W到電機之配線是否絕緣不良
2、更換大地呼出容量交流電機驅動器
故障代碼ocn，運轉中過電流：
1、檢查U-V-W到電機之配線是否絕緣不良
2、檢查電機是否堵轉
3、更換大輸出容量交流你電機驅動器
變頻器常見故障及原因：
1、整流模塊損壞
一般是由二電網電壓或內部短路引起，在排除內部短路的情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。
2、逆變模塊損壞
一般是由于電機或電纜損壞及驅動故障引起。在修復驅動電路之后，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之后，還必須注意檢查馬達及連接電纜。在確定無任何故障下，運行三菱變頻器。
3、上電無顯示
一般是由于開關電源損壞或軟充電電路損壞使直流電路無直流電引起，如啟動電阻損壞，也有可能是面板損壞。
4、上電后顯示過電壓或欠電壓
一般由于輸入缺相，電路老化及電路板受潮引起。找出其電壓檢測電路及檢測點，更換損壞的器件。
5、上電后顯示電流或接地短路
一般是上于電流檢測電路損壞。如霍爾元件、運放等。
6、啟動顯示過電流
一般上由于驅動電路或逆流模塊損壞引起
7、空載輸出電壓正常，帶載后顯示過載或過電流
該種情況一般是由于參數設置不當或驅動電路老化，模塊損傷引起
臺達變頻器維修常見故障:
臺達變頻器LU欠電壓維修 臺達變頻器oC過電流維修
臺達變頻器oU過電壓維修 臺達變頻器oH過熱維修
臺達變頻器oL過負載維修 臺達變頻器SC負載短路維修
臺達變頻器Df輸出缺相維修 臺達變頻器IGBT模塊損壞維修
