安川變頻器故障代碼詳解
1、故障報警代碼CE,COF,ERR,CPF02,CPF06,CPF08,CPF11,CPF12,CPF14,CPF18,CPF20,CPF21,CPF22,CPF23,CPF24,EF0,EF,OC,OFA01,OH1,OL,UV1,UV3
輕故障、警告報警代碼BB,CALL,CE,EF,OH,OL3,OV,PASS,CRST,ST,UV
操作故障,OPE01,OPE02,OPE03,OPE05,OPE10,OPE11
安川變頻器OL故障有三個報警代碼，分別是OL1，OL2，OL3。
OL1，電機過載故障報警
OL3，過轉矩檢出故障報警

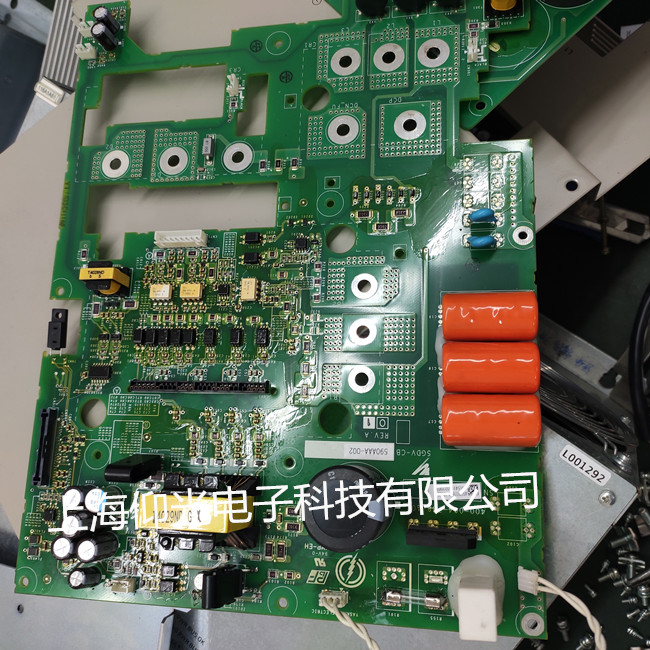

1 開關電源損壞
開關電源損壞是眾多變頻器最常見的故障，通常是由于開關電源的負載發生短路造成的，在眾多變頻器的開關電源線路設計上，安川變頻器因該說是比較成功的。
616G3采用了兩級的開關電源，有點類似于富士G5,先由第一級開關電源將直流母線側500多伏的直流電壓轉變成300多伏的直流電壓。然后再通過高頻脈沖變壓器的次級線圈輸出5V、12V、24V等較低電壓供變頻器的控制板，驅動電路，檢測電路等做電源使用。
第二級開關電源的設計上安川變頻器使用了一個叫做TL431的可控穩壓器件來調整開關管的占空比，從而達到穩定輸出電壓的目的。前幾期我們談到的LG變頻器也使用了類似的控制方式。
用作開關管的QM5HL-24以及TL431都是較容易損壞的器件。此外當我們?cè)谑褂弥腥缛袈?tīng)到刺耳的尖叫聲，這是由脈沖變壓器發出的，很有可能開關電源輸出側有短路現象。
我們可以從輸出側查找故障。此外當發生無顯示，控制端子無電壓，DC12V，24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
