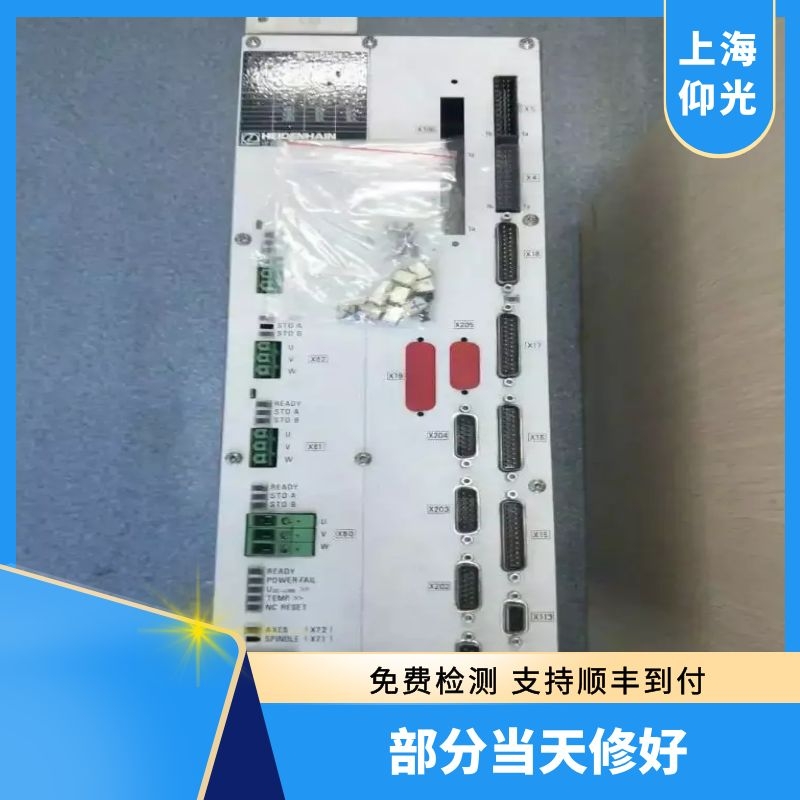

海德漢伺服放大器原理及常見故障的分析與處理:
海德漢伺服放大器是電動執行器的配套裝置，是組成自動控制系統不可缺少的核心部件之一，它與電動執行機構配合，接受來自調節器、工控機、 DCS 、計算機等儀表系統的控制信號，操縱電動執行機構完成調節任務，廣泛用于電站、化工、石油、冶金、輕工等行業。不同生產廠家、不同銘牌及系列代號的產品，其內部結構和工作原理大同小異，并且其接線端子定義完全相同 （ 即不同品牌之間也可以相互代用 ） 。因此本文僅以 DFC 系列之 1100 型伺服放大器為例，簡要介紹其原理及常見故障的分析與處理，供大家參考。
海德漢伺服放大器原理:
一、工作原理
伺服放大器由輸入通道、磁放大器電路、比較放大電路、功率輸出電路、狀態顯示以及電源電路等部分組成。其詳細工作原理見圖 1 所示。
該型伺服放大器的信號輸入通道共有四路，分別對應圖 1 中的接線端子①～⑧ （ 與磁放大器輸入部分對應 ） ，其中①～②為一組；③～④、⑤～⑥、⑦ - ⑧各為一組，前三路接控制輸入信號，最后一路接反饋信號。實際使用中，多采用兩路信號輸入，即一路為控制信號 Ic ．由調節器、工控機、 DCS 或其他控制器提供，從端子①、②輸入，另一路為位置反饋信號 If ，由現場電動執行機構的位置發送器提供，從端子⑦、⑧輸入。
磁放大器電路：該部分主要由 DK1 ～ DK2 、 R1-R10 、 R20 ～ R22 、 V2 ～ V5 等元件構成，其作用是接受各種輸入信號，并把這些信號綜合，將其偏差信號放大供給后級電路使用。磁放大器 （ 即圖中的 DK1 、 DK2） 共由四個結構完全相同的坡莫合金環構或。以 DK1 為例，由兩個磁環構成，每個磁環上繞有一組交流激勵繞組 （ 即 A-X 與 B-Y） ，把兩個磁環粘在一起，繞上四組輸入繞組 （ 即① - ②、③ - ④、⑤ - ⑥、⑦ - ⑧ ） 、反饋繞組 （ 即⑩ - ⑨ ） 和偏移繞組 （ 即 12-11） ，構成單臂磁放大器。
海德漢伺服放大器原理及常見故障的分析與處理:
由圖可見，每個單臂磁放大器上所繞線圈多達 8 組。兩個單臂放大器組成推挽式磁放大器。交流激勵繞組所加的激勵電壓是由變壓器 T1 次級提供的雙 18V 交流電壓，激勵繞組的另一端分別接有二極管 V2-V3 及 V4 ～ V5 。電阻 R8 和 R9 的直流電壓之差，即為磁放大器的輸出。信號輸入繞組分別接有 R1 ～ R4 ，以便把各繞組的內阻都統調到 150 Ω，以利于阻抗平衡。偏移繞組由 +12V 經 R22 、 W1 、 R 2l （ 或 R20） 供給直流信號，使其產生恒定直流磁場。調整 W1 可以改變偏移電流大小，也就是調整磁放大器的零點，改變 R22 可以調整磁放大器的工作點。 R11 、 R6 是磁放大器輸出的反饋電阻。從磁放大器的輸出端取出部分電壓，接到反饋繞組構成磁放大器的負反饋。磁放大器是利用直流電流來改變導磁體的導磁棒，使交流繞組的電感量發生變化，從而控制交流繞組中電流值。改變 R11 、 R6 可以調整磁放大器的輸出為零。而當控制繞組中有輸入信號時，由于此直流電流在兩個單臂繞組中的流動方向相反，使其中一組磁環的導磁率及電感量減小，激勵繞組電流增大；但是另一激動繞組電流減小。因此在電阻 R8 和 R9 的壓降不相等，磁放大器有電壓輸出，實現了用磁放大器的輸出電壓反映輸入電流的變化。磁放大器共 3 個控制繞組 （ 即輸入、反饋和偏移繞組 ） ，它們的輸入信號通過磁環中產生的磁通來疊加，可以相互隔離。磁放大器的放大倍數主要取決于磁環的導磁系數和控制繞組的匝數。當輸入信號的代數和為± 150 μ A 時，推挽式磁放大器的輸出電壓約為± 1V 。
海德漢伺服放大器原理及常見故障的分析與處理:
比較放大電路主要由雙電壓比較器 LM393 及其外圍元件構成。 LM393 內部由兩個偏移電壓指標低達 2 ． 0 μ的獨立精密電壓比較器構成。該 IC 采用單電源設計，適用電壓范圍廣。且可直接與 TTL 及 CMOS 邏輯電路接口。只要同相輸入端的電壓比反向輸入端的電壓高，其輸出端就會輸出高電平；反之則輸出低電平。需要注意的是在實際使用電路中要在其輸出端 （ 即①、⑦腳 ） 加上上拉電阻，也就是將一個大約幾百歐到幾千歐的電阻從輸出端接到電源正端，如圖 1 中的 R12 及 R15 。
海德漢伺服放大器原理及常見故障的分析與處理:
該部分的工作過程如下： +12V 電壓經 R27 、 W2 、 R28 分壓后從 W2 的中心抽頭取出約 0 ． 678V 的電壓加至 IC2 的反相輸入端②、⑥腳，作為基準電壓。當輸入信號 Ic-If》0（ 且超過死區 ） 時，此時 IC2 之⑤腳同相輸入端電壓由 0 增大至超過⑥腳的 0 ． 678V ，則 V ⑤ 》V ⑥，⑦腳輸出端由靜態的 0 ． 258V 躍變為 2 ． 7V ，通過 R16 加至正相驅動管 V9 的基極；當 Ic － IfV ②，①腳輸出端由靜態的 0 ． 258V 同樣躍變為 2 ． 7V ，通過 R13 加至反相驅動管 V8 的基極；而當 Ic-if=0（ 或不超過死區 ） 時，比較器無輸出動作。 C5-C8 的作用是對前級輸入信號進行濾波。 IC2（LM393） 的管腳功能定義及在路實測數據參見附表所示，可供檢修時參考。
