上海西門子直流調速器維修電話-仰光電子維修公司。免費檢測，免費咨詢，24小時熱線電話：13817011982，上海西門子6RA系列直流調速器報F005維修,上海西門子6RA系列直流調速器報勵磁回路故障維修：

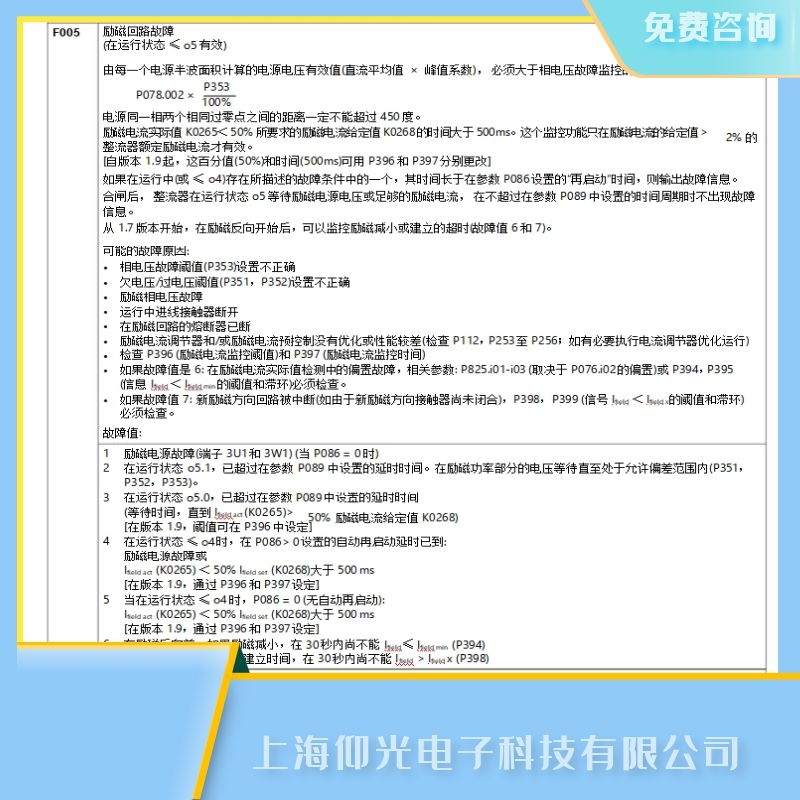

F005勵磁回路故障(在運行狀態 ≤ o5 有效)
由每一個電源半波面積計算的電源電壓有效值(直流平均值 × 峰值系數)，必須大于相電壓故障監控的響應值
P353
P078.002 ×
100%
電源同一相兩個相同過零點之間的距離一定不能超過 450 度。
勵磁電流實際值 K0265＜50% 所要求的勵磁電流給定值 K0268 的時間大于 500ms。這個監控功能只在勵磁電流的給定值 >2% 的
整流器額定勵磁電流才有效。
[自版本 1.9 起，這百分值(50%)和時間(500ms)可用 P396 和 P397 分別更改]
如果在運行中(或 ≤ o4)存在所描述的故障條件中的一個，其時間長于在參數 P086 設置的“再啟動”時間，則輸出故障信息。
合閘后，整流器在運行狀態 o5 等待勵磁電源電壓或足夠的勵磁電流，在不超過在參數 P089 中設置的時間周期時不出現故障
信息。
從 1.7 版本開始，在勵磁反向開始后，可以監控勵磁減小或建立的超時(故障值 6 和 7)。
可能的故障原因:
1.相電壓故障閾值(P353)設置不正確
2.欠電壓/過電壓閾值(P351，P352)設置不正確
3.勵磁相電壓故障
4.運行中進線接觸器斷開
5.在勵磁回路的熔斷器已斷
6.勵磁電流調節器和/或勵磁電流預控制沒有優化或性能較差(檢查 P112，P253 至 P256；如有必要執行電流調節器優化運行)
7.檢查 P396 (勵磁電流監控閾值)和 P397 (勵磁電流監控時間)
8.如果故障值是 6: 在勵磁電流實際值檢測中的偏置故障，相關參數: P825.i01-i03 (取決于 P076.i02 的偏置)或 P394，P395
(信息 Ifield ＜ Ifield min 的閾值和滯環)必須檢查。
9.如果故障值 7: 新勵磁方向回路被中斷(如由于新勵磁方向接觸器尚未閉合)，P398，P399 (信號 Ifield ＜ Ifield x 的閾值和滯環)
必須檢查。
故障值:
1.勵磁電源故障(端子 3U1 和 3W1) (當 P086 = 0 時)
2.在運行狀態 o5.1，已超過在參數 P089 中設置的延時時間。在勵磁功率部分的電壓等待直至處于允許偏差范圍內(P351，
P352，P353)。
3.在運行狀態 o5.0，已超過在參數 P089 中設置的延時時間(等待時間，直到 Ifield act (K0265)>50% 勵磁電流給定值 K0268)
[在版本 1.9，閾值可在 P396 中設定]
4.在運行狀態 ≤ o4 時，在 P086> 0 設置的自動再啟動延時已到:勵磁電源故障或
Ifield act (K0265) ＜ 50% Ifield set (K0268)大于 500 ms
[在版本 1.9，通過 P396 和 P397 設定]
5.當在運行狀態 ≤ o4 時，P086 = 0 (無自動再啟動):Ifield act (K0265) ＜ 50% Ifield set (K0268)大于 500 ms
[在版本 1.9，通過 P396 和 P397 設定]
6.在勵磁反向前，如果勵磁減小，在 30 秒內尚不能 Ifield ≤ Ifield min (P394)
7.在勵磁反向后，在勵磁建立時間，在 30 秒內尚不能 Ifield> Ifield x (P398)
上海西門子直流調速器維修電話-仰光電子維修公司。免費檢測，免費咨詢，24小時熱線電話：13817011982，上海西門子6RA系列直流調速器報F005維修,上海西門子6RA系列直流調速器報勵磁回路故障維修：
整流器/直流調速器部分型 號 維修
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
6RA7013 - 6DV62 - 0 D420/ 15 Mreq - GeG6V62
6RA7018 - 6DV62 - 0 D420/ 30 Mreq - GeG6V62
6RA7025 - 6DV62 - 0 D420/ 60 Mreq - GeG6V62
6RA7028 - 6DV62 - 0 D420/ 90 Mreq - GeG6V62
6RA7031 - 6DV62 - 0 D420/ 125 Mreq - GeG6V62
6RA7075 - 6DV62 - 0 D420/ 210 Mreq - GeGF6V62
6RA7078 - 6DV62 - 0 D420/ 280 Mreq - GeGF6V62
6RA7081 - 6DV62 - 0 D420/ 400 Mreq - GeGF6V62
6RA7085 - 6DV62 - 0 D420/ 600 Mreq - GeGF6V62
6RA7087 - 6DV62 - 0 D420/ 850 Mreq - GeGF6V62
6RA7091 - 6DV62 - 0 D420/ 1200 Mreq - GeGF6V62
6RA7093 - 4DV62 - 0 D420/ 1600 Mreq - GeGF4V62
6RA7095 - 4DV62 - 0 D420/ 2000 Mreq - GeGF4V62
6RA7098 - 4DV62 - 0 D420/ 3000 Mreq - GeGF4V62
6RA7018 - 6FV62 - 0 D480/ 30 Mreq - GeG6V62
6RA7025 - 6FV62 - 0 D480/ 60 Mreq - GeG6V62
6RA7028 - 6FV62 - 0 D480/ 90 Mreq - GeG6V62
6RA7031 - 6FV62 - 0 D480/ 125 Mreq - GeG6V62
6RA7075 - 6FV62 - 0 D480/ 210 Mreq - GeGF6V62
6RA7078 - 6FV62 - 0 D480/ 280 Mreq - GeGF6V62
6RA7082 - 6FV62 - 0 D480/ 450 Mreq - GeGF6V62
6RA7085 - 6FV62 - 0 D480/ 600 Mreq - GeGF6V62
6RA7087 - 6FV62 - 0 D480/ 850 Mreq - GeGF6V62
6RA7091 - 6FV62 - 0 D480/ 1200 Mreq - GeGF6V62
6RA7025 - 6GV62 - 0 D600/ 60 Mreq - GeG6V62
6RA7031 - 6GV62 - 0 D600/ 125 Mreq - GeG6V62
6RA7075 - 6GV62 - 0 D600/ 210 Mreq - GeGF6V62
6RA7081 - 6GV62 - 0 D600/ 400 Mreq - GeGF6V62
6RA7085 - 6GV62 - 0 D600/ 600 Mreq - GeGF6V62
6RA7087 - 6GV62 - 0 D600/ 850 Mreq - GeGF6V62
6RA7090 - 6GV62 - 0 D600/ 1100 Mreq - GeGF6V62
6RA7093 - 4GV62 - 0 D600/ 1600 Mreq - GeGF4V62
6RA7095 - 4GV62 - 0 D600/ 2000 Mreq - GeGF4V62
6RA7096 - 4GV62 - 0 D600/ 2200 Mreq - GeGF4V62
6RA7097 - 4GV62 - 0 D600/ 2800 Mreq - GeGF4V62
6RA7086 - 6KV62 - 0 D725/ 760 Mreq - GeGF6V62
6RA7090 - 6KV62 - 0 D725/ 1000 Mreq - GeGF6V62
6RA7093 - 4KV62 - 0 D725/ 1500 Mreq - GeGF4V62
6RA7095 - 4KV62 - 0 D725/ 2000 Mreq - GeGF4V62
6RA7097 - 4KV62 - 0 D725/ 2600 Mreq - GeGF4V62
6RA7088 - 6LV62 - 0 D875/ 950 Mreq - GeGF6V62
6RA7093 - 4LV62 - 0 D875/ 1500 Mreq - GeGF4V62
6RA7095 - 4LV62 - 0 D875/ 1900 Mreq - GeGF4V62
6RA7096 - 4MV62 - 0 D1000/2200 Mreq - GeGF4V62
