西門子變頻器報警信息及其含義:

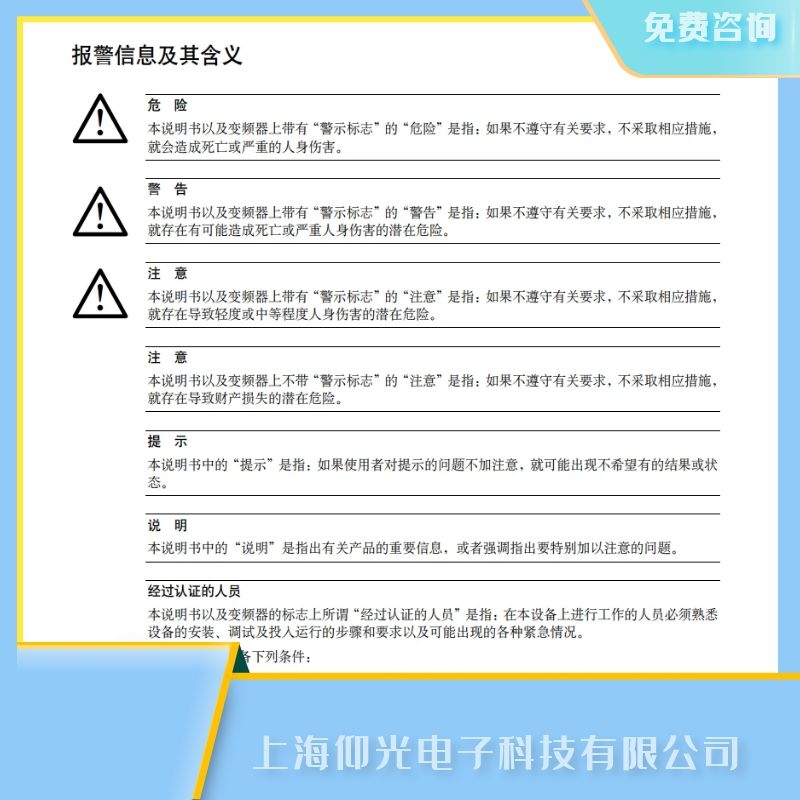

報警信息及其含義
危 險 標志：
本說明書以及變頻器上帶有“警示標志”的“危險”是指：如果不遵守有關要求，不采取相應措施，
就會造成死亡或嚴重的人身傷害。
警告標志：
本說明書以及變頻器上帶有“警示標志”的“警告”是指：如果不遵守有關要求，不采取相應措施，
就存在有可能造成死亡或嚴重人身傷害的潛在危險。
注意標志：
本說明書以及變頻器上帶有“警示標志”的“注意”是指：如果不遵守有關要求，不采取相應措施，
就存在導致輕度或中等程度人身傷害的潛在危險。
注意標志：
本說明書以及變頻器上不帶“警示標志”的“注意”是指：如果不遵守有關要求，不采取相應措施，
就存在導致財產損失的潛在危險。
提示標志：
本說明書中的“提示”是指：如果使用者對提示的問題不加注意，就可能出現不希望有的結果或狀
態。
說明標志：
本說明書中的“說明”是指出有關產品的重要信息，或者強調指出要特別加以注意的問題。
經過認證的人員
本說明書以及變頻器的標志上所謂“經過認證的人員”是指：在本設備上進行工作的人員必須熟悉
設備的安裝、調試及投入運行的步驟和要求以及可能出現的各種緊急情況。
他(她)們必須具備下列條件：
1. 受過專門培訓并考試合格，能夠按照常規和本說明書規定的安全操作步驟的要求對電路和設
備進行上電、斷電、清掃、接地和線路連接等各種操作。
2. 受過培訓，能夠按照常規和本說明書規定的安全操作步驟的要求，正確進行保護設備的維護
和使用。
3. 受過急救方面的培訓。
¾ PE - 通過接地導體的保護性接地，接地導體的截面大小應能保證在短路情況下接地點的電壓
不超過 50伏。通常，該點用于變頻器的接地。
¾ - 接地點，其參考電壓可達到與地電壓相同的值。通常，該點用于電動機的接地。
西門子變頻器報警信息維修,西門子變頻器常見故障代碼維修處理
上海仰光電子科技有限公司整合未經允許轉載必究��！
西門子品牌變頻器 MM440 系列故障代碼及處理方
法：
故障代碼 故障現象/類型 故障原因 解決對策
F0001 過電流 電動機功率（P0307)與變頻器的功率（r0206)不匹配
電動機的導線短路
有接地故障
檢查以下各項情況：電動機功率（P0307)與變頻器的功率（r0206)相匹配
電纜的長度不得超過允許的最大值
電動機的電纜和電動機內部不得有短路或接地故障
輸入變頻器的電動機參數必須與實際使用的電動機參數相符合
輸入變頻器的定子電阻值(P0350)必須正確無誤
電動機的冷卻風道必須通暢，電動機不得過載
增加斜坡上升時間（P1120)
減少“起動提升”的強度（P1312）
F0002 過電壓 直流回路的電壓（r0026)超過了跳閘電平（2172）
檢查以下各項情況：電源電壓(P0210)必須在變頻器銘牌規定的范圍以內
直流回路電壓控制器必須投入工作（P1240），而且正確地進行了參數化
斜坡下降時間（P1121）必須與負載的轉動慣量相匹配
實際要求的制動功率必須在規定的限定值以內
F0003 欠電壓 供電電源故障
沖擊負載超過了規定的限定值
檢查以下各項：供電電源電壓(P0210)必須在變頻器銘牌規定的范圍以內
檢查供電電源是否短時掉電，或有短時的電壓降低
F0004 變頻器過溫 變頻器運行時冷卻風量不足
環境溫度太高
檢查以下各項情況：變頻器運行時冷卻風機必須正常運轉調制脈沖的頻率必須設定為缺省
值
檢查環境溫度是否太高，超過了變頻器的允許值
F0005 變頻器 I2T 過溫 變頻器過載
變頻器負載工作周期時間太長
電動機功率（P0307）超過了變頻器的功率（r0206）
檢查以下各項情況：負載的工作周期時間必須在規定的限制值以內
電動機功率（P0307）必須與變頻器的功率（r0206）相匹配
F0011 電動機 I2T 過溫 電動機過載
檢查以下各項情況：負載過大或負載的工作周期時間太長標稱的電動機溫度超限值
（P0626-P0628）必須正確
上海仰光電子科技有限公司整合未經允許轉載必究！！
電動機 I2T 過溫報警太平（P0604）必須與電動機的實際過溫情況相匹配
F0012 變頻器溫度信號丟失 變頻器（散熱器）的溫度傳感器斷線
F0015 電動機溫度信號丟失 電動機的溫度傳感器開路或短路，如果檢測到溫度信號已經丟
失，溫度監控開關便切換為監控電動機的溫度模型
F0020 電源斷相 如果三相輸入電源電壓中有一相丟失，便出現故障，但變頻器的脈沖仍然
允許輸出，變頻器仍然可以帶負載
檢查輸入電源各項的線路
F0021 接地故障 如果三相電流的總和超過變頻器額定電流的 5（%）時，便出現這一故障
F0022 功率組件故障 下列情況下將引起硬件故障（r0947=22 和 r0949=1）：（1）直流回路過
流=IGBT 短路
（2）制動斬波器短路
（3）接地故障
（4）I/O 板插入不正確
永久性的 F0022 故障：檢查 I/O 板必須完全插入插座中
如果在變頻器的輸出側或 IGBT 中有接地故障或短路故障時，斷開電動機電纜就能確定是哪
種故障
在所有外部接線都已斷開（電源接線除外），而變頻器仍然出現永久性故障的情況下，幾乎
可以斷定變頻器一定存在缺陷，應該進行檢修
偶爾發生的 F0022 故障：突然的負載變化或機械阻滯
斜坡時間很短
采用無傳感器矢量控制功能時參數優化運行的很差
安裝有制動電阻時，制動電阻的阻值太低
F0023 輸出故障 輸出的一相斷線
F0024 整流器過溫 通風風量不足
冷卻風機沒有運行
運行環境的溫度過高
檢查以下各項情況：變頻器運行時冷卻風機必須處于運轉狀態
脈沖頻率必須設定為缺省值
環境溫度可能高于變頻器運行的允許值
F0030 冷卻風機故障 風機不再工作
檢查以下各項情況：在裝有操作面板選件 AOP 或 BOP 時，故障不能被屏蔽
需要更換新風機
F0035 在重試再起動時自動再起動故障 試圖制動再起動的次數超過了 P1211 確定的數值
F0041 電動機參數自動檢測故障 電動機參數自動檢測故障
報警值=0：負載消失
上海仰光電子科技有限公司整合未經允許轉載必究��！
報警值=1：進行自動檢測時已達到電流限制值的電平
報警值=2:自動檢測得出的定子電阻小于 0.1（%）或大于 100（%）
報警值=3:自動檢測得出的轉子電阻小于 0.1（%）或大于 100（%）
報警值=4:自動檢測得出的定子電抗小于 50（%）或大于 500（%）
報警值=5:自動檢測得出的電源電抗小于 50（%）或大于 500（%）
報警值=6:自動檢測得出的轉子時間常數小于 10ms 或大于 5s
報警值=7:自動檢測得出的總漏抗小于 5（%）或大于 50（%）
報警值=8:自動檢測得出的定子漏抗小于 25（%）或大于 250（%）
報警值=9:自動檢測得出的轉子漏感小于 25（%）或大于 250（%）
報警值=20:自動檢測得出的 IGBT 通態電壓小于 0.5V 或大于 10V
報警值=30:電流控制器達到了電壓限制值
報警值=40:自動檢測得出的數據組自相矛盾，至少有一個自動檢測得出的數據錯誤
基于阻抗 Zb 的百分值=Vmot,nom/sqrt(3)/Imot,nom
檢查以下各項的情況：0：檢查電動機是否與變頻器正確連接
1-40：檢查電動機參數 P0304P0311 是否正確
檢查電動機的接線應該是哪種型式(星形，三角形）
F0042 速度控制優化功能故障 電動機數據自動檢測故障
故障報警值=0：在規定的時間內不能達到穩定速度
故障報警值=1：讀數不合乎邏輯
F0051 參數 EEPROM 故障 在訪問 EEPROM 時發生讀出或寫入故障
檢查以下各項情況：復位為工廠的缺省設置值，并重新參數化
更換變頻器
F0052 功率組件故障 讀取功率組件的參數時出錯，或數據非法
更換變頻器
F0055 BOP-EEPROM 故障 在利用 BOP 拷貝參數，向 BOP 的 EEPROM 存儲不揮發的參數
時，發生讀出或寫入故障
復位為工廠的缺省設置值，并重新參數化
更換 BOP
F0056 變頻器沒有安裝 BOP 在變頻器沒有安裝 BOP 的情況下試圖運行參數的拷貝
在變頻器上安裝 BOP 并重新進行參數的拷貝
F0057 BOP 故障 使用空白的 BOP 復制參數
使用非法的 BOP 復制參數
向 BOP 下載參數
更換 BOP
F0058 BOP 存儲的信息不兼容 試圖當 BOP 安裝在其他型號的變頻器上時進行參數的拷貝
從這一型號的變頻器上向 BOP 下載參數
上海仰光電子科技有限公司整合未經允許轉載必究�。�
F0060 Asic 超時 內部通訊故障
如果故障持續出現，請更換變頻器
與維修部門聯系
F0072 USS 設定值故障 在通訊報文結束時，不能從 USS 得到設定值
檢查 USS 通訊的主站
F0085 外部故障 由端子輸入信號觸發的外部故障
封鎖觸發故障的端子輸入信號
F0100 監視器(Watchdog)復位 軟件出錯 與維修部門聯系
F0101 功率組件溢出 軟件出錯或變頻器的處理器故障
運行自測試程序
F0450 BIST 測試故障 故障值 r0949=1:有些功率部件的測試有故障
故障值 r0949=2:有些控制板的測試有故障
故障值 r0949=4:有些功能測試有故障
故障值 r0949=8:有些 I/O 模塊的測試有故障
（僅指 MM420）故障值 r0949=16:變頻器開機上電檢測時內部 RAM 有故障
變頻器可以運行，但有的功能不能正常工作
更換變頻器
A0501 電流限幅 電動機的功率與變頻器的功率不匹配
電動機的連接導線太長
存在接地故障
檢查以下各項情況：電動機的功率（P0307）必須與變頻器的功率（r0206）相匹配
電纜的長度不得超過最大允許值
電動機電纜和電動機內部不得有短路或接地故障
輸入變頻器的電動機參數必須與實際使用的電動機一致
定子電阻值（P0350）必須正確無誤電動機的冷卻風道是否堵塞，電動機是否過載
增加斜坡上升時間（P1120）
減少“起動提升”的數值（P1312）
A0502 過壓限幅 電壓達到了過壓的限幅值
如果 Vdc 控制器沒有激活(P1240=0)，這一報警信息可能在斜坡下降期間出現
如果這一報警信息一直顯示，請檢查變頻器的輸入電源電壓
A0503 欠電壓限幅 供電電源故障
供電電源電壓和直流回路電壓（r0026）低于規定的限幅值
請檢查變頻器的輸入電源電壓
A0505 變頻器的 I2T 過溫 變頻器的 I2T 超過了報警電平，如果進行參數化（P0610=1），將
降低變頻器允許的輸出電流
檢查負載狀態和“工作—停止”周期時間必須在規定的限制值以內
上海仰光電子科技有限公司整合未經允許轉載必究�。�
A0511 電動機的 I2T 過溫 電動機過載
電動機的工作周期時間太長
檢查以下各項情況：P0611（電動機的 I2t 時間常數）的數值應設置適當
P0614（電動機的 I2T 過載報警電平）的數值應設置適當
A0600 RTOS 超出限制范圍報警 超出內部的時間片限制范圍
與維修部門聯系
A0910 Vdc
_max 控制器未激活 如果輸入電源電壓持續過高
如果電動機由負載帶動旋轉，使電動機處于再生制動方式下運行，就可能出現這一報警信號
在斜坡下降時，如果負載的轉動慣量特別大，就可能出現這一報警信號
檢查以下各項情況：輸入電源電壓必須在允許范圍以內
負載必須匹配
A0911 Vdc
_max 控制器已激活 直流回路最大電壓 Vdc
_max 控制器已激活，因此，斜坡下降
時間將自動增加，從而自動將直流回路電壓(r0026)保持在限定值（P2172）以內
檢查以下各項情況：電源電壓不應超過銘牌上所標示的數值
斜坡下降時間（P1121）必須與負載的慣量相匹配
A0923 同時要求正向點動和反向點動 同時要求正向點動和反向點動，斜坡函數發生器
（RFG）的輸出頻率將停留在其當前值不動
不要同時按下正向點動和反向點動按鈕
