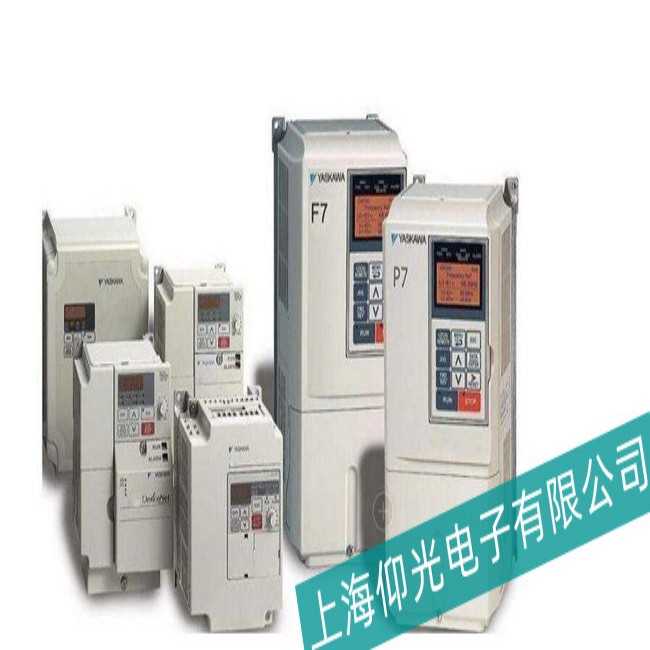

安川變頻器CIMR-F7B40P4出現主回路過電壓（OV）故障時，通常表明直流母線電壓超過允許范圍（如超過額定電壓的120%）。以下是分步維修指南：
一、外部因素排查
-
電源問題
- 輸入電壓異常：用萬用表測量輸入電壓（允許范圍：380V±15%），若電壓過高或波動劇烈，需加裝穩壓器或APF（有源電力濾波器）。
- 缺相或不平衡：確認R、S、T三相電壓平衡（差值≤5%），若不平衡需檢查電網或變壓器。
-
負載與電機問題
-
再生能量：若電機頻繁減速或負載慣性大（如起重機、離心機），再生能量可能導致母線電壓升高。此時需確認是否配置制動單元（如DBR系列）及制動電阻（阻值需匹配變頻器功率）。
-
機械卡滯：檢查電機是否因軸承損壞或潤滑不足導致堵轉，引發瞬時過電壓。
-
二、變頻器內部檢查
-
制動單元與電阻
- 制動電阻狀態：檢查電阻是否燒斷、接線是否松動（阻值需符合手冊要求，如40A變頻器常用100Ω/500W電阻）。
- 制動單元損壞：測量制動單元IGBT是否短路（CE極間電阻應>100kΩ），若損壞需更換。
-
電容與散熱系統
- 直流母線電容：測量電容容量（若下降超過20%需更換），檢查電容是否鼓包或漏液。
- 散熱狀態：清理散熱片積灰，確認風扇運轉正常（若風扇故障需更換）。
-
控制板與檢測電路
-
電壓傳感器失效：檢查控制板上的電壓檢測電路（如運放LM324、分壓電阻），若元件損壞需更換。
-
程序缺陷：嘗試升級變頻器固件（需官方工具及程序）。
-
三、參數設置調整
-
過電壓保護閾值
- 參數H1-01/H1-02：適當提高過電壓保護閾值（如從410V調至420V），但需避免超過硬件極限（通�！�800V）。
-
減速時間優化
- 參數C2-00：延長減速時間（如從5秒增至8秒），減少再生能量積聚。
-
制動電阻配置
-
參數H2-03~H2-05：確認制動電阻功率和阻值設置正確（需參考手冊公式計算）。
-
四、專業維修建議
若以上步驟未解決問題，可能存在以下深層故障：
- 功率模塊（IGBT）損壞：測量IGBT的CE極間電阻，若短路需更換功率模塊。
- 控制板故障：CPU或檢測芯片損壞（需更換控制板）。
- 內部電路受潮：變頻器受潮導致絕緣下降，需烘干處理或更換元件。
建議：復雜硬件故障需聯系安川授權維修點，避免非專業拆卸導致二次損壞。
五、預防措施
-
定期維護：每季度檢查制動電阻、電容狀態及散熱系統。
-
環境控制：保持變頻器環境干燥、通風，加裝防塵罩。
-
電源優化：在電網質量差的環境中加裝APF或無功補償裝置。
-
參數備份：通過操作面板或軟件備份參數，防止誤操作丟失。
通過以上步驟，可系統性解決CIMR-F7B40P4的主回路過電壓故障。若涉及功率模塊、控制板或更換電容，建議優先使用原廠配件以確保兼容性。維修前務必斷開主電源，等待5分鐘確保電容放電。
上海仰光電子維修安川變頻器CIMR-F7B40P4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
