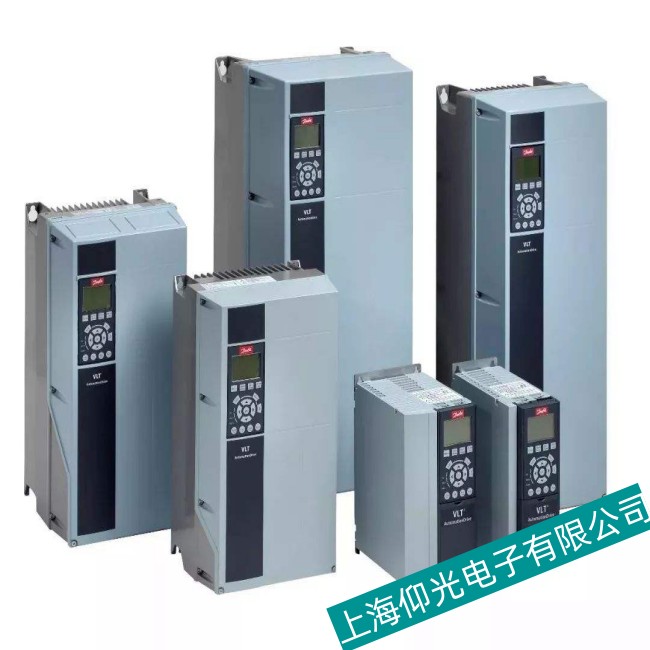

針對丹佛斯變頻器FC51P22KT4E20B1RBC上電無顯示故障，以下是基于技術資料和維修案例整理的系統性解決方案：
一、核心故障原因
-
電源系統異常
- 輸入電壓問題：缺相、電壓過低或過高（如電網波動或線路接觸不良）。
- 開關電源故障：UC2844芯片或電阻損壞，導致控制板無供電（常見報警：警告19/20）。
-
控制板與連接問題
- 排線松動/損壞：主控板與驅動板間的8芯、40芯排線接觸不良。
- 控制板硬件故障：EEPROM錯誤或程序異常（報警代碼：警告19/20）。
-
核心硬件損壞
- 整流橋短路：二極管特性異常（如FC101系列案例）。
- 逆變模塊（IGBT）故障：驅動波形異常或模塊老化。
-
外部因素
- 散熱不良：過熱保護觸發（報警代碼：警告26）。
- 電磁干擾/接地故障：接地電阻過大或屏蔽措施不足（報警代碼：14）。
二、分步維修指南
1. 初步檢查與斷電保護
- 安全操作：斷開電源，用萬用表確認主電路和控制電路無殘壓。
-
檢查輸入電源：
- 測量三相電壓是否平衡（允許±5%偏差），排除缺相或電壓異常。
- 檢查電源線路接頭是否松動、氧化或短路。
2. 開關電源測試
-
測量直流母線電壓：
-
上電后檢測P、N端電壓，若無電壓或明顯低于額定值（如FC360系列通常為540V），需檢查：
- 充電電阻是否斷路（如FC101系列案例）。
- 開關電源是否損壞（外接24V電源測試，若顯示正常則更換原電源）。
-
上電后檢測P、N端電壓，若無電壓或明顯低于額定值（如FC360系列通常為540V），需檢查：
-
開關電源元件檢查：
- 重點檢測UC2844芯片及周邊電阻，若損壞需更換（參考FC-360H55K維修案例）。
3. 控制板與排線排查
-
重新拔插關鍵排線：
- 斷電后重新插拔主控板與驅動板間的8芯、40芯排線，排除接觸不良。
-
替換法測試：
- 更換鍵盤或鍵盤線，確認是否為操作面板故障。
4. 硬件故障深度診斷
-
整流橋檢測：
- 使用二極管檔測量整流橋各相正反向特性，若某一相短路或斷路，需更換（如FC101系列案例）。
-
逆變模塊（IGBT）檢查：
- 測量驅動波形是否正常，若異常則更換IGBT模塊或驅動板。
-
電阻類元件測試：
- 檢查充電電阻、緩沖電阻是否阻值異常（如FC360系列緩沖電阻損壞案例）。
5. 散熱與干擾處理
-
清理散熱系統：
- 清除散熱片灰塵，檢查風扇是否正常運轉（如FC5006過熱報警案例）。
-
接地與抗干擾：
- 確保變頻器可靠接地，接地電阻≤4Ω，遠離強電磁干擾源（如電焊機）。
6. 參數復位與功能測試
-
恢復出廠設置：
- 通過操作面板或軟件重置參數，重新配置頻率、電壓等關鍵設置。
-
帶載測試：
- 空載測試輸出波形，帶載驗證電流平衡性（如FC101系列缺相測試）。
三、安全注意事項
- 斷電操作：維修前務必切斷主電源并確認無殘壓。
- 防護裝備：佩戴絕緣手套、護目鏡，避免觸電或元件損傷。
- 專業支持：復雜故障建議聯系丹佛斯授權服務商，避免二次損壞。
四、典型維修案例參考
-
FC-360H55K變頻器：
- 故障現象：上電黑屏，無顯示。
- 解決方案：更換開關電源（UC2844芯片損壞），恢復供電后正常。
-
FC101系列變頻器：
- 故障現象：上電無顯示，報警代碼8（欠壓）。
-
解決方案：檢測整流橋短路，更換后故障排除。
通過以上步驟，您可系統性定位并解決FC51P22KT4E20B1RBC的無顯示故障。若問題仍未解決，建議提供具體報警代碼或聯系丹佛斯技術支持進一步分析。
上海仰光電子維修丹佛斯變頻器FC51P22KT4E20B1RBC常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
