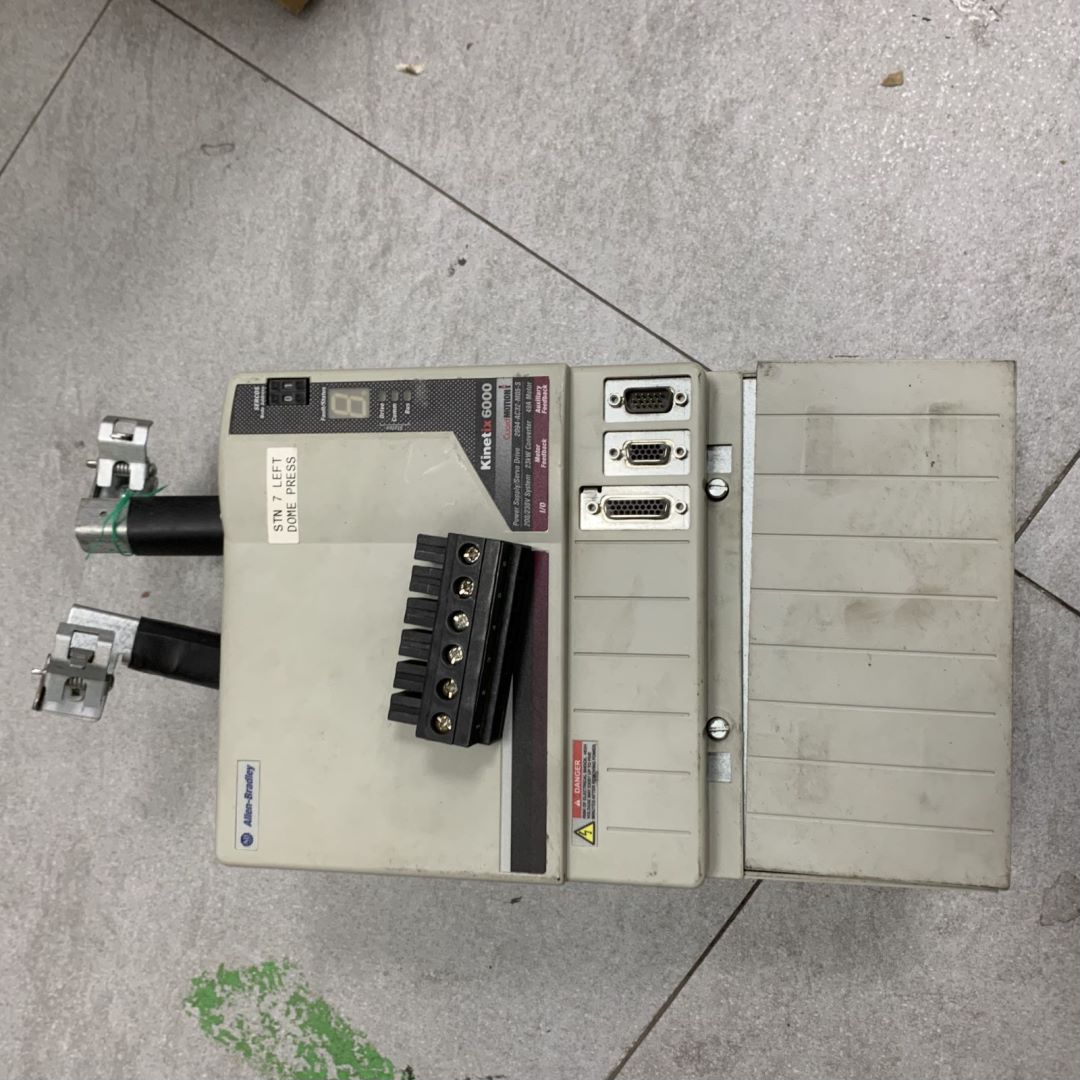

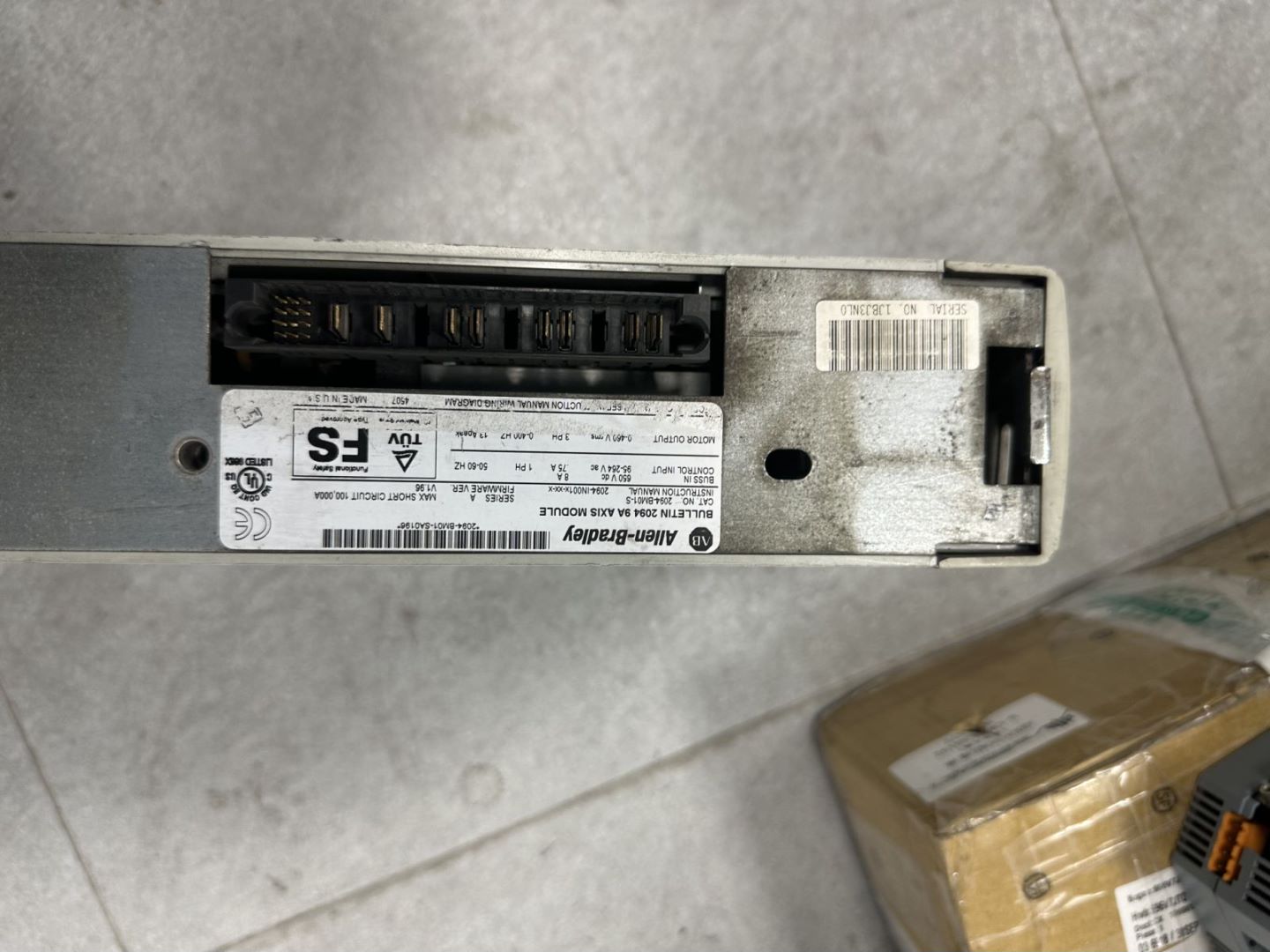

AB伺服驅動器報E34故障代碼通常與接地故障或邏輯電路異常相關，可能由硬件損壞、環境干擾或參數配置錯誤引發。以下從故障原因和AB伺服驅動器維修方法兩方面進行系統分析。
一、常見故障原因
1. 接地系統異常
E34故障最常見的直接原因是接地電流過大或接地線路故障。例如：
接地電阻超標：若接地電阻超過4Ω，可能因接地不良導致電流無法有效泄放，觸發保護機制。
電源線與控制線共地：動力線與信號線共用接地端時，強電流可能通過地線干擾控制電路，引發誤報警。
電機或電纜接地短路：電機繞組絕緣損壞或電纜破損，導致電流直接通過地線形成回路。
2. 輔助電源故障
驅動器內部輔助電源（如±15V、5V）為邏輯芯片供電，若電源模塊損壞或輸出電壓異常，可能導致邏輯電路誤判。例如：
電容鼓包或漏液：輔助電源濾波電容老化后，電壓波動可能超過芯片耐受范圍。
二極管擊穿：整流二極管短路會導致輸出電壓跌落或中斷。
3. 控制電路虛焊或損壞
邏輯控制板上的DSP、CPLD等芯片引腳虛焊，或復位電路、時鐘電路故障，可能引發系統邏輯混亂。例如：
芯片引腳氧化：長期振動或高溫環境可能導致焊點接觸不良。
時鐘信號丟失：晶振損壞或匹配電容失效會導致系統無法同步運行。
4. 環境干擾
強電磁場（如大功率變頻器、電焊機）可能通過耦合干擾控制信號，或驅動器散熱不良導致內部溫度過高，觸發保護。
二、AB伺服驅動器維修方法與步驟
1. 接地系統檢查與優化
測量接地電阻：使用接地電阻測試儀確認接地端電阻≤4Ω，若超標需重新鋪設地線。
分離動力與信號地：將控制線纜的屏蔽層單獨接地，避免與動力線共用接地端。
檢查電機與電纜：用兆歐表測量電機繞組對地絕緣電阻（應≥1MΩ），修復或更換破損電纜。
2. 輔助電源修復
檢測輸出電壓：通電后用萬用表測量輔助電源各輸出端電壓（如5V±0.2V），確認無過壓、欠壓或波動。
更換損壞元件：若電容鼓包或二極管擊穿，需更換同規格元件（如105℃耐溫電容、1A/100V快恢復二極管）。
3. 邏輯電路檢修
目視檢查：觀察控制板是否有燒焦、腐蝕痕跡，重點檢查芯片引腳、焊盤。
信號檢測：用示波器測量復位信號（低電平有效）和時鐘信號（如8MHz方波），確認波形正常。
補焊與更換：對虛焊點補焊，若芯片損壞需更換同型號元件（如DSP芯片TMS320F2812）。
4. 環境干擾排除
增加濾波器：在電源輸入端加裝電源濾波器，抑制高頻干擾。
改善散熱：清理驅動器散熱風扇和散熱片灰塵，確保通風口無遮擋。
三、維修注意事項
安全操作：維修前斷開電源，佩戴防靜電手環，避免觸電或靜電擊穿芯片。
元件匹配：更換電容、二極管等元件時，需核對參數（如耐壓值、容量）。
功能測試：維修后進行48小時連續運行測試，模擬負載變化驗證穩定性。
參數備份：若需重置驅動器參數，需提前記錄原始配置，避免功能異常。
通過系統排查接地系統、輔助電源、邏輯電路及環境干擾，可高效解決AB伺服驅動器E34故障。若上述方法無法排除故障，建議聯系上海仰光專業技術人員進一步檢測。
