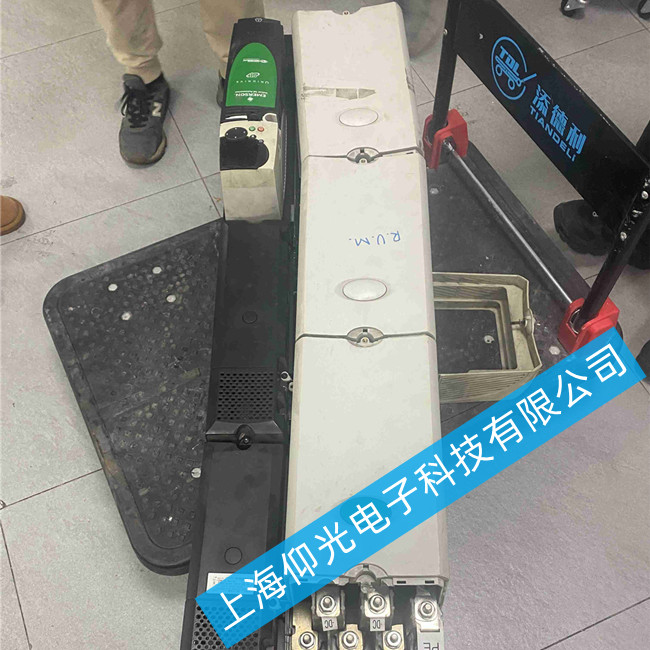

艾默生變頻器維修SPMA1402-110KW報警代碼POFF故障維修
艾默生變頻器顯示報警POFF 輸入欠壓
輸入電壓過低、輸入電源缺相、電壓檢測電路故障
E001 加速過流
電機過載、電源電壓不穩定、變頻器內部故障
E002 減速過流
減速時間設置過短、負載慣性過大
E003 恒速過流
負載突變、電機堵轉
E004 加速過壓
減速時間設置過短、制動電阻或制動單元故障
E005 減速過壓
減速時間設置過短、再生能量無法及時消耗
E006 恒速過壓
電網電壓過高、電源電壓不穩定
E007 控制電源過壓
控制電源電壓異常
二、常見故障維修方法
1. 電流檢測故障(E019、E001)
當變頻器報E019或E001故障時,需要進行以下檢查:
檢測步驟:
檢查控制板Q1(15050026)是否損壞
檢測7840芯片:在變頻器通電時,用直流檔黑表筆接5腳,紅表筆分別接6、7、8腳,正常值應為2.5V、2.5V、5V,如值不對則7840損壞
檢查小板:黑表筆接7840的5腳,紅表筆分別接小板引腳從左到右應為2.5V、2.5V、2.5V、3.4V、1.5V、0V、1.6V,如值不對需更換小板中的三個小IC(39030024 LMV393)
2. 顯示POFF故障
維修方法:
驅動板上電POFF時,測量CVD電壓正常應為2.6-2.7V,如測得1.9V,可能是R51、R52、C36、C37或排線中的某一個損壞,其中電解電容損壞最多
只在帶電機運行時報POFF,驅動板變壓器也可能損壞
3. 緩沖電阻損壞
注意事項:
緩沖電阻和濾波大電容是成對的,如果其中一個損壞,另一個很可能也損壞
緩沖電阻損壞也可能是繼電器不吸合引起
發現一個大電容損壞,最好全部更換新的,因為電容是易壞易老化的器件
4. 顯示不穩故障
故障現象:先有顯示,然后沒有,風扇停下,電壓只有12V
解決方法:此種現象一般是U1厚膜損壞,需要更換
5. 模塊保護故障(E010)
判斷方法:
上電顯示E010:霍爾傳感器損壞(小功率機常是TL082C壞,大功率機常是霍爾壞)
運行顯示E010:模塊損壞可能性最大
可用萬用表mv檔紅表筆接IU、IV、IW測試點,正常應為0,如果哪個點偏高或偏低,就是對應相電流有問題
艾默生變頻器常見故障維修方法
過載保護:根據電機額定電流設置過載倍數和保護時間
過熱保護:設置溫度保護閾值
電流限值:設置運行電流、再生電流、對稱電流限值
參數調試注意事項
逐步調整原則:不要一次性調整所有參數,應逐步調整并進行測試驗證
觀察運行狀態:注意觀察電機的振動、噪聲等異常現象,及時排查原因
溫度監控:確保變頻器和電機溫度在正常范圍內運行,過高溫度可能導致設備損壞
艾默生變頻器故障現象:無法啟動故障,無顯示故障,主板故障報警,開關電源燒壞,過電流故障 報警,欠電壓故障報警,過載故障報警,過熱故障報警,接地故障報警, 無顯示故障,有顯示無輸出故障,主回路過電壓故障,主回路欠電壓故障 ,輸入欠電壓故障,輸出欠電壓故障,保險絲熔斷燒壞故障,上電燒保險 管故障,輸入缺相故障,散熱扇過熱,負載短路等。
