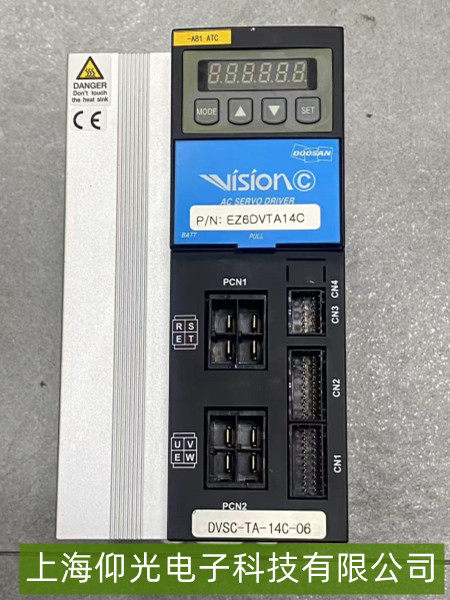

斗山EZ6DVTA14C伺服驅動器“按鍵無操作反饋”故障維修指南
斗山EZ6DVTA14C伺服驅動器按鍵無操作反饋（如按方向鍵、參數鍵無顯示變化，急停鍵無鎖定效果），通常與按鍵電路、主板控制模塊或顯示單元故障相關。以下是針對性維修步驟：
一、基礎快速排查
外觀與連接檢查：觀察驅動器面板按鍵是否有物理損壞（如按鍵卡死、脫落），或面板與主板的連接排線是否松動（常見于運輸振動后）。重新插拔排線（確保到位），并嘗試按壓其他非功能按鍵（如指示燈測試鍵），確認是否為全局按鍵失靈還是特定按鍵故障。
電源與顯示驗證：確認驅動器已正常上電（電源指示燈亮起），且顯示屏無黑屏/花屏（若顯示異常，需優先排查顯示電路）。若按鍵無反應但顯示正常，聚焦按鍵控制電路。
二、核心故障點與維修步驟
1. 按鍵本身機械故障
現象：單個或部分按鍵無響應（如“MODE”鍵按下無切換界面），其他按鍵正常。
維修操作：拆開驅動器前面板（斷電！），檢查故障按鍵的橡膠墊片是否老化硬化（失去彈性）、金屬觸點是否氧化（發黑/臟污）。用酒精棉簽清潔觸點，或用細砂紙輕磨氧化部位；若橡膠墊片失去彈性，更換同規格按鍵組件（需匹配按鍵行程和觸點位置）。
2. 按鍵電路連接異常
現象：所有按鍵均無反饋（按任意鍵無顯示變化）。
維修操作：檢查面板與主板間的排線接口（通常為扁平電纜，標注“KEY”或“BUTTON”），觀察是否有針腳彎曲、斷裂或氧化（用萬用表測通斷，正常應為低阻值導通）。重新插拔排線，若針腳損壞，用鑷子矯正或更換排線；若接口處有氧化，用電子清潔劑清潔后重新連接。
3. 主板控制模塊故障
現象：按鍵排線正常，但主板未識別按鍵信號（用萬用表測按鍵按下時對應引腳電壓無變化）。
維修操作：通過驅動器電路圖（或拆解觀察），找到按鍵信號處理芯片（如矩陣鍵盤掃描IC）或主控MCU的按鍵輸入引腳，用萬用表測量按鍵按下時引腳電壓是否從高電平（如3.3V）跳變?yōu)榈碗娖剑ɑ蚍粗Q于電路設計）。若電壓無變化，可能是芯片損壞或焊點脫焊（需專業焊接修復）；若芯片供電異常（如3.3V電源引腳電壓為0V），排查主板電源模塊（如LDO穩壓器）。
三、驗證與預防
維修后測試：依次按下所有功能按鍵（方向、參數、復位等），觀察顯示屏是否同步響應（如界面切換、數值變化），急停鍵是否能鎖定驅動器（需斷電復位解除）。長期預防：避免頻繁大力按壓按鍵（尤其面板邊緣），定期用干燥壓縮空氣清理面板縫隙灰塵（防止異物卡住按鍵），潮濕環境可加裝防水薄膜保護面板。
