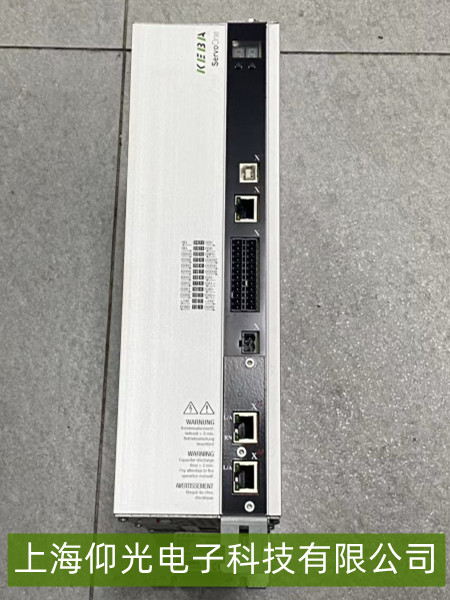

路斯特伺服驅動器接地故障(GF)排查與處理步驟
當路斯特伺服驅動器出現接地故障(GF)時,意味著驅動器的接地系統存在異常,可能會影響設備的正常運行,甚至損壞設備。以下是詳細的排查與處理步驟。
檢查接地連接
查看伺服驅動器的接地線是否牢固連接到可靠的接地端子上。接地線應無松動、破損或腐蝕現象。確保接地電阻符合要求,一般應小于4Ω。可以使用接地電阻測試儀進行測量。
檢查驅動器與電機之間的接地連接是否良好,電機的接地也應可靠。
外觀檢查
檢查伺服驅動器和電機的外殼是否有明顯的損壞、變形或受潮跡象。若外殼有破損,可能會導致內部電路與外界相通,引發接地故障。
二、深入排查
電纜檢查
檢查伺服驅動器與電機之間的動力電纜和信號電纜是否有破損、絕緣層老化等問題。電纜的破損可能會導致內部導線與外殼接觸,造成接地故障。特別要注意電纜的彎曲處和經常移動的部位。
查看電纜的屏蔽層是否正確接地。屏蔽層應在驅動器和電機的一端可靠接地,避免多點接地或浮空。
內部電路檢查
若初步檢查未發現問題,可能需要進一步檢查驅動器內部電路。打開驅動器外殼(需在斷電并確保安全的情況下進行),查看內部是否有元件損壞、焊點松動或線路短路等情況。重點檢查與接地相關的電路部分,如接地銅排、接地電容等。
使用絕緣電阻表測量驅動器各電路與接地之間的絕緣電阻,判斷是否存在絕緣不良的問題。
三、故障處理
修復接地連接
如果發現接地線松動,應重新擰緊接地螺栓,確保連接牢固。若接地線破損,應及時更換新的接地線。
對于外殼損壞的情況,若損壞較輕,可以進行修復;若損壞嚴重,建議聯系廠家更換外殼。
更換電纜
若電纜有破損或絕緣層老化問題,應更換新的電纜。更換時要選擇符合規格要求的電纜,并正確連接屏蔽層。
維修內部電路
若發現內部元件損壞,如電阻、電容等,應更換相同規格的元件。對于焊點松動的情況,要重新進行焊接。在維修內部電路時,要嚴格按照驅動器的維修手冊進行操作,避免造成進一步的損壞。
