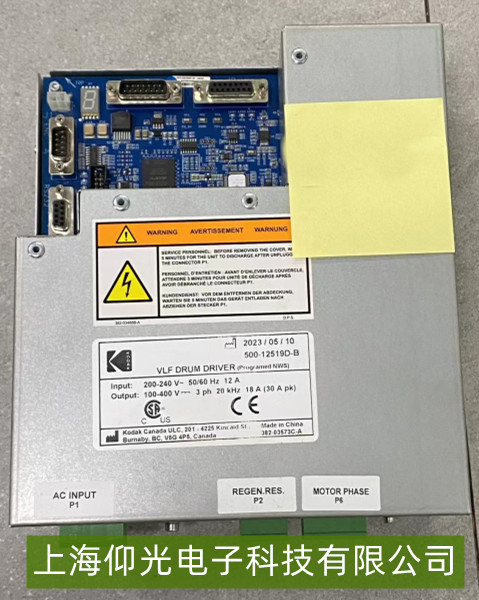

柯達VLF滾筒驅動控制器故障代碼維修指南
柯達VLF(超大幅面)滾筒打印機的驅動控制器報故障代碼時,需根據代碼類型系統排查。以下為通用維修步驟:
一、故障代碼確認
記錄代碼
控制器啟動后,屏幕或操作面板會顯示具體故障代碼(如E1、E2等)及簡要描述(如"驅動過載""通信失敗")。優先記錄完整代碼,不同代碼對應不同故障模塊(例如:E1可能為電機驅動異常,E3可能為傳感器故障)。
查閱手冊
柯達官方技術手冊(需聯系代理商獲取)會明確列出代碼含義。例如:
驅動類代碼(如E1/E2):通常與電機、驅動板或電源相關;
傳感器類代碼(如E5/E6):可能為位置傳感器、溫度傳感器失效;
通信類代碼(如E7/E8):多為控制器與主控板或電腦通信中斷。
二、基礎排查步驟
電源與連接
檢查控制器電源輸入(通常為220V/380V工業電),確認電壓穩定無波動;
檢查驅動控制器與電機、主控板的連接線纜(如CAN總線、動力線)是否松動、破損,重新插拔或更換線纜。
重啟與自檢
斷開電源,等待5分鐘后重啟設備,部分臨時性故障(如軟件卡死)可能通過自檢恢復。若重啟后代碼依舊,進入深度排查。
三、針對性維修
驅動/電機故障(常見于E1/E2)
檢查驅動板指示燈狀態(如紅燈常亮可能為過流保護);
測量電機繞組電阻(正常應為幾歐姆至幾十歐姆,若無窮大則線圈斷路);
若驅動板或電機損壞,需由專業人員更換同型號部件。
傳感器故障(常見于E5/E6)
檢查位置傳感器(如編碼器、光柵尺)是否被灰塵遮擋或移位,清潔并校準;
用萬用表檢測傳感器信號輸出(如應有0-5V脈沖信號,若無則傳感器失效)。
通信故障(常見于E7/E8)
檢查控制器與電腦/主控板的通信線(如網線、串口線)是否接觸不良;
確認通信協議設置(如波特率、IP地址)與系統配置一致。
