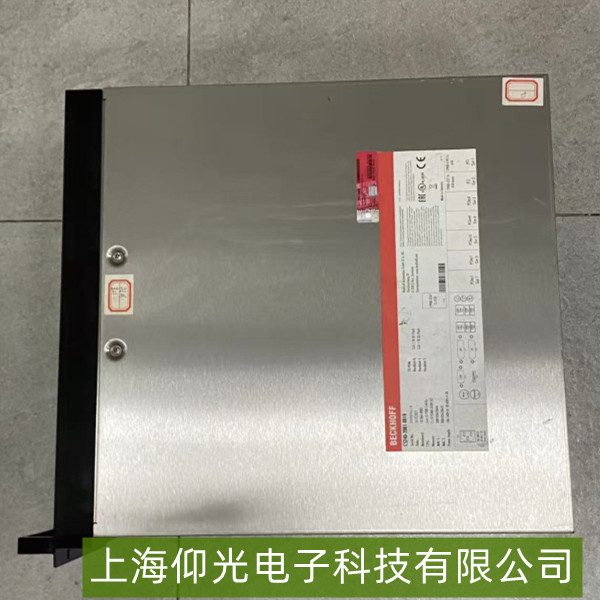

倍福工控機I/O模塊無響應快速解決指南
一、故障現象確認
倍福（Beckhoff）工控機的I/O模塊無響應通常表現為：操作系統設備管理器中I/O模塊驅動顯示黃色感嘆號/紅色叉號；
TwinCAT系統報警提示“I/O設備未連接”或“通信超時”；
上位機軟件（如TwinCAT PLC）無法讀取/寫入模塊數據；
模塊指示燈熄滅或狀態異常（如常紅、不閃爍）。
優先級提示：若涉及生產線控制，需先切換至手動模式或急停備份，避免誤操作。
二、快速排查步驟
1. 基礎物理連接檢查
電源：確認I/O模塊的24V DC供電正常（用萬用表測輸入電壓，應為24V±5%）；檢查電源模塊與模塊間的接線是否松動、虛接或燒蝕。總線連接：檢查EtherCAT/CANopen/PROFINET等通信線纜（如CX5130的EtherCAT端子排）是否插緊，端子排鎖扣是否到位；觀察線纜是否有破損、折痕或鼠咬痕跡。
模塊狀態燈：倍福模塊通常有綠色（電源）、黃色（通信）、紅色（故障）指示燈——若電源燈不亮，直接排查供電；若通信燈不閃爍，重點檢查總線。
2. 通信鏈路診斷
EtherCAT網絡（最常見）：
打開TwinCAT System Manager，查看“EtherCAT”設備樹：若模塊未列出，可能是主站（如CX5130）未識別從站；
檢查終端電阻：EtherCAT總線首端和末端模塊的終端電阻開關需撥至“ON”（中間模塊關閉），若未正確設置會導致通信中斷；
重啟主站：先斷電再上電CX5130工控機或EtherCAT耦合器（如EL6731），等待30秒觀察模塊是否恢復。
其他總線（如PROFINET/CANopen）：確認協議配置與模塊型號匹配（如PROFINET需設置正確的IP地址和設備名稱）。
3. 驅動與軟件配置驗證
驅動狀態：在Windows設備管理器中展開“Beckhoff”或“EtherCAT”分類，檢查I/O模塊驅動是否正常加載（無感嘆號）；若異常，右鍵“更新驅動”或重新安裝TwinCAT軟件（建議使用官方最新版本）。
TwinCAT配置：打開TwinCAT XAE（如Visual Studio集成環境），編譯PLC項目并激活配置（“Activate Configuration”）；檢查I/O映射表中模塊的地址是否與實際硬件一致（如EL1008數字量輸入模塊的地址是否被正確分配）。
4. 模塊硬件故障排查
替換測試：將疑似故障模塊與同型號正常模塊互換位置（保持總線連接不變），若原故障位置仍無響應，則模塊本身損壞；
清潔與復位：用防靜電毛刷清理模塊端子排的灰塵或氧化物，嘗試按壓模塊上的復位按鈕（如有）；若模塊支持熱插拔，可重新插拔后觀察狀態燈變化。
三、高頻故障原因總結
80%案例：物理連接問題（如端子排松動、電源虛接）；
15%案例：通信配置錯誤（如終端電阻未啟用、總線協議不匹配）；
5%案例：模塊硬件損壞（如芯片過熱燒毀、通信接口故障）。
