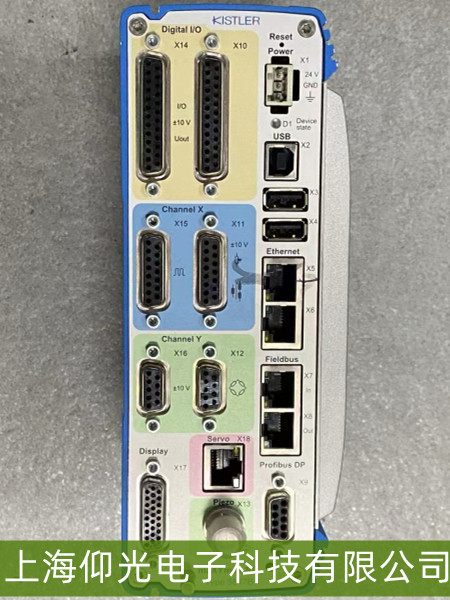

奇石樂控制器輸出信號不穩定？一招教你搞定
奇石樂控制器輸出信號不穩定，常表現為模擬量輸出波動、數字信號跳變等，直接影響測量精度與設備控制穩定性（如傳感器數據失真、執行機構誤動作）。該問題多由接地不良或干擾引發，需優先排查此核心故障點。
一招根治：強化接地與抗干擾措施
核心方法：優化接地系統+屏蔽干擾源
檢查接地可靠性
用萬用表測量控制器接地端子與大地之間的電阻（需＜4Ω）。若電阻過大，重新連接專用接地線（銅芯截面積≥2.5mm²），確保接地極獨立且深埋（避免與動力設備共地）。
檢查控制器內部接地回路是否斷開（如印刷電路板接地層虛焊），必要時由廠家協助修復。
屏蔽干擾源
線路隔離：將控制器信號線（尤其是模擬量線）與強電電源線分開布線，間距＞30cm；使用雙絞屏蔽線（屏蔽層單端接地至控制器接地端）。
濾波處理：在信號輸入/輸出端加裝磁環（抑制高頻干擾）或RC濾波電路（針對低頻噪聲），并確保電源模塊帶有EMI濾波功能。
環境排查：遠離變頻器、電焊機等強電磁輻射設備；必要時為控制器加裝金屬屏蔽罩（接大地）。
輔助驗證與預防
信號監測：用示波器觀察輸出波形，對比修復前后的穩定性（正常應為平滑曲線，無毛刺或突變）。
長期維護：定期檢查接地線腐蝕情況，每半年測試一次接地電阻；避免在高溫、高濕環境中長時間運行控制器。
