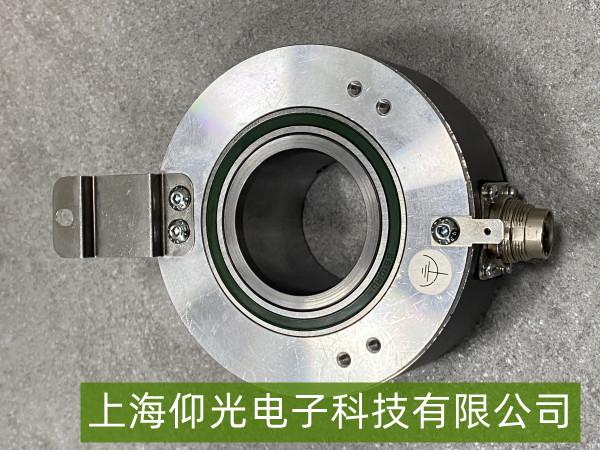

沃申道夫編碼器“輸出信號異常跳動”故障維修全解析
沃申道夫編碼器輸出信號異常跳動（如脈沖頻率突變、數值周期性波動或零點漂移），通常由機械干擾、電氣干擾、元件老化或安裝不當四類問題引發。表現為設備控制系統（如PLC、數控機床）接收到的編碼器反饋值不穩定，影響定位精度或觸發誤報警。
二、分步排查與維修方案
1. 基礎檢查：先排除“低級錯誤”
物理連接：檢查編碼器與控制設備間的信號線（如A/B相脈沖線、Z相零位線）是否松動、氧化或破損，重新插拔并清潔接頭；若為屏蔽雙絞線，需確保屏蔽層單端可靠接地（避免形成干擾回路）。
供電穩定性：用萬用表檢測編碼器供電電壓（常見為5V DC、12V DC或24V DC，參考型號手冊），波動范圍需在±5%以內。電壓不穩（如船舶電網、大功率設備啟停時的瞬時壓降）會導致內部電路工作異常，可加裝穩壓電源或獨立供電模塊。
2. 機械干擾：重點關注“物理環境”
軸系振動/松動：編碼器安裝軸若存在軸向竄動、徑向跳動或軸承磨損，會導致碼盤與光柵/磁頭相對位置偏移，輸出信號跳變。檢查編碼器安裝螺絲是否緊固（扭矩符合手冊要求），用百分表檢測軸振動（正常應＜0.05mm峰值），必要時加裝減震墊或更換剛性聯軸器。
碼盤污染/損傷：光學式編碼器的碼盤若沾染油污、灰塵或劃傷，會導致光信號遮擋異常；磁式編碼器的磁環若磁性衰退或局部脫落，會影響磁場感應。清潔碼盤表面（禁用酒精直接擦拭光學面，可用無塵布+專用清潔劑），若碼盤/磁環有明顯損傷（如裂紋、磨損深度＞0.1mm），需更換編碼器總成。
3. 電氣干擾：屏蔽與濾波是關鍵
外部干擾源：編碼器附近若有變頻器、伺服驅動器、電焊機等高頻設備，其電磁輻射會耦合進信號線。將編碼器遠離干擾源（至少30cm），或?yàn)樾盘柧�加裝金屬屏蔽軟管（屏蔽層單端接地至控制柜地排）。
信號濾波：若干擾無法完全規避，可在編碼器輸出端并聯RC低通濾波電路（如1kΩ電阻+0.1μF電容），或通過PLC/驅動器的“數字濾波”功能（設置濾波時間常數1~10ms，抑制高頻噪聲）。
4. 元件老化：硬件故障需專業處理
若上述步驟無效，可能是編碼器內部元件（如發光二極管衰減、光敏接收管老化、磁敏電阻漂移）性能下降。用示波器檢測A/B相原始信號波形（正常應為規則方波，幅值穩定），若波形畸變（如毛刺、幅度降低），需返廠維修或更換編碼器主板；對于絕對值編碼器，還需檢查存儲芯片（如EEPROM）是否因靜電損壞導致零點偏移。
三、預防與維護建議
定期維護：每季度檢查編碼器安裝緊固度與信號線絕緣層（避免老化短路），清潔碼盤/磁環表面。
環境適配：高溫（＞60℃）、高濕（＞85%RH）或腐蝕性環境（如化工車間）需加裝防護罩，或選用防水防塵型編碼器（IP65及以上防護等級）。
參數匹配：確保編碼器分辨率、輸出類型（如推挽/差分）與控制系統輸入要求一致，避免因電氣特性不匹配導致信號失真。
