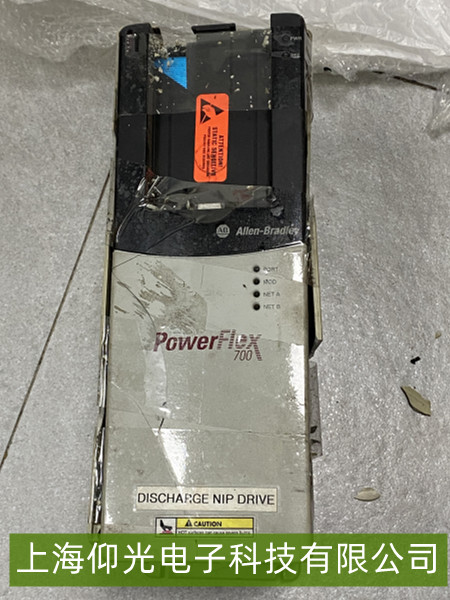

AB PowerFlex 700 變頻器過電流報警（F02）的原因分析維修
當變頻器檢測到輸出電流超過額定值的150%~200%（具體閾值因型號配置而異）時，觸發F02報警并停機。典型表現為電機運行中突然跳閘、加速/減速階段頻繁報錯，或空載時仍異常報警，可能伴隨電機過熱、變頻器模塊過溫等問題，嚴重時損壞逆變單元或電機繞組。
二、核心原因分析與排查步驟
1. 負載側機械故障
機械卡阻或過載：電機所驅動的負載（如風機、泵、輸送帶）因軸承損壞、皮帶打滑卡死、葉輪纏繞異物等導致阻力驟增，電機需更大電流維持運轉。
排查方法：斷開電機與負載的聯軸器/皮帶，空載啟動變頻器觀察是否仍報F02；檢查負載設備的機械部件（如軸承潤滑、傳動帶松緊度、管道堵塞情況）。
負載突變：工藝流程中突然增加阻力（如管道閥門關閉、物料堆積），超出變頻器電流限幅能力。
2. 電機與電纜問題
電機繞組短路/接地：定子繞組絕緣老化、受潮或機械損傷導致相間/對地短路，運行時電流分布異常。
排查方法：使用絕緣電阻表測量電機繞組對地絕緣（≥1MΩ/kV為正常），相間電阻平衡（偏差＜±5%）；若絕緣值過低（如＜0.5MΩ），需拆機檢查繞組。
電纜損傷或接觸不良：輸出電纜破損（尤其是屏蔽層斷裂）、接頭氧化松動，導致局部電阻增大，電流集中發熱。
排查方法：檢查電纜外觀有無破損、壓痕，測量電纜通斷（萬用表電阻趨近于0為正常）；緊固變頻器輸出端與電機接線端子（力矩符合廠家要求）。
3. 變頻器參數設置不當
加速/減速時間過短：快速啟停時電機轉矩需求激增，瞬時電流超限（常見于大慣性負載）。
解決方法：調整參數“加速時間（Accel Time）”和“減速時間（Decel Time）”（建議根據負載慣量逐步延長至10~30秒）。
電流限幅值設置過低：默認限幅值可能不匹配實際負載需求（需結合電機額定電流調整）。
解決方法：檢查參數“最大輸出電流（Max Output Current）”是否低于電機額定電流的1.1~1.2倍（需≤變頻器額定電流）。
4. 硬件故障
逆變模塊（IGBT）損壞：功率器件因過熱、過壓或長期過流運行導致內部擊穿，輸出電流失控。
排查方法：使用示波器檢測變頻器輸出波形（正常為平滑正弦波，若出現畸變或尖峰可能為模塊故障）；測量模塊兩端壓降（異常時可能為短路）。
電流檢測電路異常：霍爾傳感器或采樣濾波板故障，誤報實際電流值（即使電流正常也可能觸發報警）。
