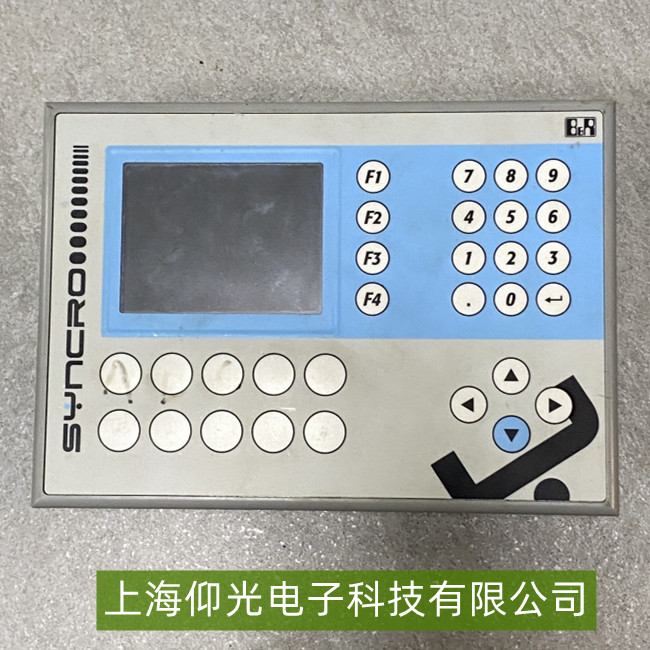

貝加萊人機界面的常見故障及維修方法
一、常見故障類型及原因分析
黑屏/白屏或無顯示
可能原因:電源模塊故障(輸入電壓異常)、背光板損壞、液晶屏老化或連接線松動。
觸摸失靈/無響應
可能原因:觸摸屏校準偏移、觸摸電路接觸不良、靜電干擾或觸控芯片故障。
通信中斷
可能原因:通信線纜損壞(如網線、RS485線)、接口松動、PLC或上位機通信參數不匹配(如IP地址、波特率)。
系統卡頓/死機
可能原因:存儲空間不足(程序或日志文件過多)、系統軟件崩潰、CPU散熱不良。
花屏/閃爍或顯示異常
可能原因:顯卡驅動異常、屏幕排線松動、外部電磁干擾或顯示屏硬件故障。
二、針對性維修方法
黑屏/白屏故障處理
檢查電源輸入(通常為24V DC或220V AC),用萬用表測量電源模塊輸出電壓是否穩定;若背光亮但無圖像,可能是液晶屏損壞,需更換屏幕總成;若背光不亮,優先排查背光板或逆變器電路。
觸摸失靈解決方案
通過HMI系統設置中的觸摸校準功能重新校準;檢查觸摸屏與主板的連接排線是否松動(重新插拔固定);若校準無效,可能是觸摸芯片故障,需更換觸摸模塊。
通信故障排查
檢查通信線纜(如網線水晶頭是否氧化、RS485線是否短路);確認HMI與PLC的通信協議(如Modbus TCP、Ethernet/IP)及參數(IP地址、端口號)配置一致;重啟HMI和PLC,觀察通信狀態指示燈(如Link燈是否常亮)。
系統卡頓/死機修復
清理HMI內部存儲(刪除冗余日志或臨時文件),通過系統工具優化存儲空間;若死機頻繁,嘗試恢復出廠設置或升級系統軟件(需備份數據);檢查散熱風扇是否正常運轉,清理通風口灰塵。
花屏/閃爍處理
重新插拔屏幕排線(確保連接緊密);遠離變頻器等強電磁干擾源,檢查接地是否良好;若排線無問題,可能是顯示屏硬件故障,需更換液晶模組。
